Chargement des supports

Les supports doivent être en parfait état et chargés selon la procédure spécifiée.

S'il y a des instructions sur l'emballage du support concernant le côté du support à charger, suivez ces instructions.

Préparations requises

Vérifiez l'état du support et redressez-le si nécessaire.
Préparation du support

Ouvrez le magasin papier.

Si vous souhaitez modifier la taille du support, passez à l'étape 2. Si vous souhaitez utiliser la même taille de support, passez à l'étape 3.

Ouvrez le magasin papier en appuyant sur le bouton d'ouverture du panneau de commande du PIM. Vous ne pouvez ouvrir qu'un seul magasin papier à la fois.
* Vous pouvez également ouvrir chaque magasin papier individuellement depuis le panneau de commande principal.

Vous pouvez ouvrir les magasins papier non utilisés pendant que la presse imprime.

Si le magasin papier utilisé est ouvert pendant que la presse imprime, le processus d'impression peut se poursuivre si le même support est disponible dans un autre magasin papier. Si le même support n'est pas disponible dans un autre magasin papier, le processus d'impression s'arrête.

Pour modifier la taille de support, déplacez les guides papier.

Poussez le levier vers la presse pour déverrouiller les guides papier latéraux.

Tournez le bouton dans le sens inverse des aiguilles d'une montre pour libérer les guides papier latéraux de la pile de supports chargée.

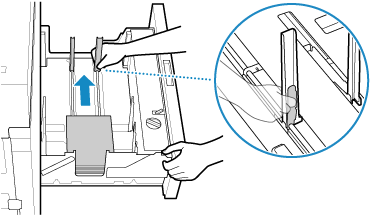

Poussez le levier situé sur le côté droit du guide papier arrière côté proche, et éloignez les guides papier arrière du support.

S'il reste des supports, retirez-les.

Chargez une partie du nouveau support et ajustez les guides papier arrière.

Veillez à ne pas endommager le support.

Placez le support au centre du magasin papier.

Chargez le support la face à imprimer tournée vers le haut.

Chargez les supports par piles ne dépassant pas 20 mm (0,79") d'épaisseur à la fois. Le chargement d'une pile épaisse de supports en une seule fois peut entraîner des problèmes d'impression en raison de l'endommagement ou de la courbure du bord du support.

Alignez le support avec la plaque de guidage gauche.

Tournez lentement le bouton dans le sens des aiguilles d'une montre pour aligner les guides papier latéraux avec le support.

Poussez le levier en direction opposée à la presse pour verrouiller les guides papier latéraux.

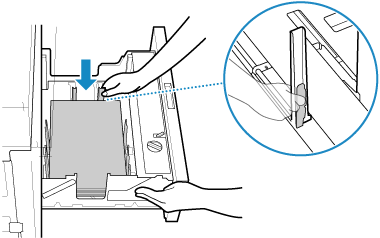

Poussez le levier situé sur le côté droit du guide papier arrière côté proche, et éloignez les guides papier arrière pour les aligner avec le support.

Préparez le support.

Retirez le support de son emballage, puis prenez une pile de support facile à déramer (ne dépassant pas 20 mm (0,79")).

Aérez le reste du support qui n'a pas été chargé plus tôt.

* La flèche indique le sens de transport.

Pour les pièces indiquées par

, suivez la procédure ci-dessous pour déramer le support.

La procédure concernant les parties 1 et 2 n'est pas requise pour le côté court du support.

Le déramage du support élimine les bavures et sépare les supports collés, ce qui peut aider à prévenir les bourrages papier.

Séparez les extrémités du support.

Pliez délicatement les coins du support, puis placez la pile de supports à la verticale et pliez toute la pile.

La séparation des extrémités du support facilite le déramage du support.

Déramez le centre du support.

Pliez le support en le tenant fermement avec vos mains pour déramer le centre.

Cela permet à l'air de circuler entre les feuilles autour du centre afin qu'elles ne collent pas.

Déramez l'extrémité du support.

Permettre à l'air de circuler entre les feuilles près de l'extrémité du support aide à éliminer les facteurs qui peuvent entraîner l'adhérence des feuilles en raison d'un contact étroit.

Placez le support sur une surface plane, tenez la partie à déramer avec vos mains, puis pliez le support au moins à mi-chemin pour le déramer.

Si le support est agglutiné en piles séparées, répétez la procédure jusqu'à ce qu'il n'y ait plus d'agglutination.

Placez le support aéré sur le dessus du support chargé.

Répétez les étapes 5 à 7 pour chaque pile de supports à charger.

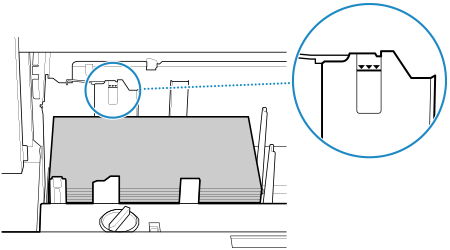

Chargez le support de manière à ne pas dépasser la marque de limite de chargement sur le guide papier côté éloigné.

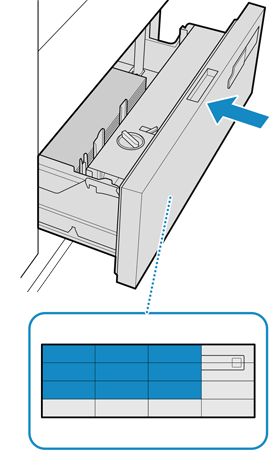

Poussez doucement le magasin papier jusqu'à ce qu'il s'enclenche indiquant qu'il est en position fermée.

Lorsque vous insérez le magasin papier, poussez la zone indiquée en bleu sur l'illustration.

IMPORTANT

Soulever l'élévateur dans le magasin papier à la main peut entraîner un dysfonctionnement ou une panne du magasin papier.

Ne placez jamais de support ou tout autre objet dans la partie vide du magasin papier à côté de la pile de support. Cela pourrait entraîner une panne.

REMARQUE

Lorsque vous retirez le support qui est resté dans le magasin papier, retirez-le avant que la presse n'entre en mode arrêt, puis rangez-le dans son emballage d'origine ou enveloppé dans un autre matériau résistant à l'humidité.
* Lorsque la presse est en mode veille, vous pouvez laisser le support dans le magasin papier.

Les supports gondolés ou ondulés sont détectés par l'unité de détection de déformation des supports et sont envoyés vers le bac de résidus TM ou le Bac de résidus PIM*1.Lorsque le support est éjecté à plusieurs reprises vers le bac à déchets

*1 Si plusieurs PIM sont connectés, les supports gondolés ou ondulés sont envoyés vers le bac à déchets du premier PIM.

Si le support est mal aligné lorsque le magasin papier est ouvert, rechargez-le correctement. Un support mal aligné peut provoquer des plis ou des bourrages papier.
