Luogo di installazione
Selezione/Struttura del luogo di installazione
Luce solare diretta
Evitare di installare la macchina da stampa in un luogo esposto alla luce solare diretta. Se ciò non fosse possibile, proteggere la macchina da stampa con tende o un telo oscurante. Quando si utilizzano tende, assicurarsi che non ostruiscano le prese d’aria della macchina da stampa e che non coprano il cavo o la spina di alimentazione.
Illuminazione
Si raccomanda di installare la macchina da stampa in un luogo con almeno 500 lux (750 mm (29 1/2”) dal pavimento) per il normale funzionamento e la manutenzione.
Percorso di trasporto
Le dimensioni del PM (Print Module) della varioPRINT iX1700 sono 1.380 mm (54 3/8”) (L) x 1.125 mm (44 1/4”) (P) x 1.945 mm (76 5/8”) (A). Inoltre, il peso del PM è di circa 1.040 kg (2.292,8 lb). Tenendo conto delle dimensioni e del peso del PM, verificare che ci sia spazio sufficiente per il movimento e ci sia la resistenza del pavimento richiesta per trasportare la macchina da stampa.
Struttura del pavimento
Struttura del pavimento
Il pavimento su cui verrà installata la macchina da stampa deve avere una capacità di carico di almeno 450 kg/m2 (92,2 lb/ft2). Se il pavimento non ha questa capacità, considerare l’installazione della macchina vicino a un pilastro o una trave. Se il pavimento non soddisfa i requisiti di carico, utilizzare piastre a pavimento di distribuzione del carico per garantire una corretta installazione, previa consultazione con il proprio appaltatore edile.
Inoltre, il carico ponderale della macchina da stampa si concentrerà sui piedini di livellamento e sulle ruote, esercitando una pressione significativa sul pavimento (equivalente a 1.000 kg/m2 (204,8 lb/ft2) al massimo). Per distribuire questo peso in modo più uniforme, si consiglia di utilizzare una piastra a pavimento se il pavimento ha una resistenza insufficiente. Evitare di installare la macchina su un pavimento morbido, come un pavimento coperto da un tappeto o un pavimento in legno. (La macchina può essere installata su tali pavimenti utilizzando una piastra a pavimento. Per informazioni sulle piastre a pavimento, contattare il rivenditore.)
Non installare la macchina da stampa su un pavimento o una piattaforma instabili.
Requisiti delle proprietà del pavimento
Assicurarsi che la varioPRINT iX1700 e le apparecchiature opzionali siano installate su un pavimento che soddisfi i seguenti requisiti:
Resistenza del pavimento | La deflessione del pavimento non deve superare 4 mm (0,16") quando viene applicato un carico di 1.000 kg/m2 (204,8 lb/ft2). |
Planarità del pavimento | La planarità in un’area rettangolare arbitraria (1.400 mm x 800 mm (55 1/8” x 31 1/2”)) non deve superare 4 mm (0,16”). |
Differenza di altezza del pavimento | La differenza di altezza tra due punti qualsiasi del pavimento distanti 1.000 mm (39 3/8”) non deve superare 3 mm (0,12”). (La deflessione del pavimento non è inclusa.) |
Inclinazione del pavimento | L’inclinazione tra due punti qualsiasi del pavimento distanti 1.600 mm (63”) non deve superare 3 mm (0,12”). |
Calcolo delle proprietà del pavimento
Utilizzare una livella laser per misurare l’altezza relativa dei punti di contatto a terra dei piedini di regolazione per tutti i moduli (quattro punti per ciascun modulo).
Utilizzare l’altezza relativa del piedino di regolazione anteriore sinistro del PM (Print Module) come punto di riferimento e confermare che le altezze relative degli altri punti di contatto a terra dei piedini di regolazione siano entro ±5 mm (0,2”) da tale punto di riferimento.
Spazio di installazione
Spazio necessario per l'installazione
Lo spazio seguente è necessario per scopi di manutenzione.
Tra la parte posteriore della macchina da stampa e la parete: 800 mm (31 1/2 pollici) o più
Tra il pavimento e il soffitto: 2.645 mm (104 1/8 pollici) o più
Ricordare anche che è richiesto uno spazio di 5 mm (0,2") nei punti di connessione di ciascun modulo.
* Le dimensioni delle configurazioni standard e completa fornite di seguito includono uno spazio di 5 mm (0,2”) tra ciascun modulo.
Configurazione standard (minima)
Con un’unità di STM (Stacking Module) e un’unità di PIM (Paper Input Module)

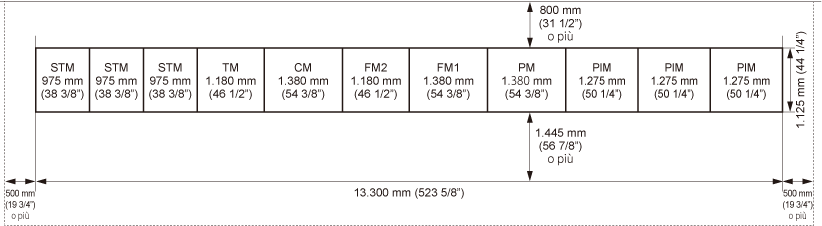

Configurazione completa
Con tre unità di STM (Stacking Module) e tre unità di PIM (Paper Input Module)
Spazio minimo richiesto per la rotazione
Di seguito è riportata la larghezza minima richiesta per la rotazione di ciascun modulo all’angolo di un corridoio.
Modulo | Dimensioni durante il trasporto (L x P) | Larghezza minima del corridoio richiesta* |
PM (Print Module) | 1.380 mm x 1.125 mm (54 3/8" x 44 1/4") | 2.280 mm (89 3/4”) |
PIM (Paper Input Module) | 1.275 mm x 870 mm (50 1/4" x 34 1/4") | 2.044 mm (80 1/2") |
FM1 (Fixation Module 1) | 1.380 mm x 870 mm (54 3/8” x 34 1/4”) | 2.131 mm (83 7/8”) |
FM2 (Fixation Module 2) | 1.180 mm x 870 mm (46 1/2” x 34 1/4”) | 1.966 mm (77 3/8”) |
CM (Cooling Module) | 1.380 mm x 870 mm (54 3/8” x 34 1/4”) | 2.131 mm (83 7/8”) |
TM (Turning Module) | 1.180 mm x 870 mm (46 1/2” x 34 1/4”) | 1.966 mm (77 3/8”) |
STM (Stacking Module) | 975 mm x 870 mm (38 3/8” x 34 1/4”) | 1.807 mm (71 1/8”) |
* La larghezza minima richiesta per la rotazione è la lunghezza diagonale del modulo + circa 500 mm (19 3/4”).
Dimensioni e peso di ciascun modulo
Modulo | L x P x A | Grammatura |
PM (Print Module) | 1.380 mm x 1.125 mm x 2.335 mm (54 3/8" x 44 1/4" x 92")*1 | Ca. 1.040 kg (2.292,8 lb)*2 |
PIM (Paper Input Module) | 1.275 mm x 1.065 mm x 1.260 mm (50 1/4" x 42" x 49 5/8")*3 | Ca. 620 kg (1.366,9 lb) |
FM1 (Fixation Module 1) | 1.380 mm x 1.065 mm x 1.260 mm (54 3/8" x 42" x 49 5/8") | Ca. 650 kg (1.433 lb) |
FM2 (Fixation Module 2) | 1.180 mm x 1.065 mm x 1.260 mm (46 1/2" x 42" x 49 5/8") | Ca. 520 kg (1.146,4 lb) |
CM (Cooling Module) | 1.380 mm x 870 mm x 1.260 mm (54 3/8” x 34 1/4” x 49 5/8”) | Ca. 460 kg (1.014,1 lb) |
TM (Turning Module) | 1.180 mm x 870 mm x 1.260 mm (46 1/2" x 34 1/4" x 49 5/8")*3 | Ca. 390 kg (859,8 lb) |
STM (Stacking Module) | 975 mm x 870 mm x 1.150 mm (38 3/8” x 34 1/4” x 45 1/4”) | Ca. 290 kg (639,3 lb) |
*1 Altezza inclusa la spia di segnalazione. Altezza fino alla superficie superiore del PM: 1.910 mm (75 1/4")
*2 Inclusa la confezione dell’inchiostro/liquido di stabilizzazione/liquido di manutenzione
*3 Altezza inclusa l’area di uscita: 1.340 mm (52 3/4")
Ambiente di stampa
IMPORTANTE
Il blocco delle fessure o delle alette di ventilazione della macchina da stampa può influire negativamente sulla qualità dell’immagine. Non bloccare le fessure o le alette di ventilazione.
Temperatura e condizioni di umidità
Non installare la macchina da stampa in luoghi con temperature o umidità troppo alte o basse, come luoghi in cui sono presenti rubinetti, scaldabagno, umidificatori, condizionatori d’aria, stufe o radiatori.
Durante il funzionamento, l’intervallo di umidità ammissibile è da 30% a 60% (con una temperatura ambiente da 20 °C a 27 “C (da 68 °F a 80,6 °F)).
C’è il rischio che il trasporto dei supporti e la qualità dell’immagine possano risentirne se la macchina da stampa viene usata in un luogo che non soddisfa queste specifiche.
Il valore di umidità consentito per la conservazione dei supporti è compreso tra il 30% e il 60% (con una temperatura ambiente da 20˚C a 27˚C (da 68˚F a 80,6˚F)). Se si conservano i supporti in luoghi che non soddisfano a queste specifiche si potrebbe compromettere il trasporto dei supporti e la qualità dell’immagine.
Gradiente di temperatura
L’uso di un condizionatore d’aria durante l’inverno o gli sbalzi di temperatura improvvisi potrebbero influire negativamente sul posizionamento dell’immagine, in quanto ciò potrebbe causare la piegatura o la contrazione del supporto, e un malfunzionamento della macchina da stampa a causa della condensa. Per evitare questi problemi, controllare il gradiente di temperatura in modo che non superi i 10˚C (50˚F)/H.
Ventilazione
Assicurarsi che l’aria venga cambiata almeno tre volte/h e che ci siano almeno 120 m3 (4.237,8 ft³) di spazio nel luogo in cui verrà installata la macchina da stampa.
Limitazioni altitudine
Installare la macchina da stampa a un’altitudine inferiore a 1.500 m (4.921,3 ft) (851 hPa).
Alimentazione
Specifiche dell’alimentazione
Assicurarsi che l’alimentazione per ciascun modulo soddisfi le seguenti specifiche.
Modulo | Alimentazione | Specifiche cavo/spina di alimentazione | La lunghezza del cavo di alimentazione |
PM (Print Module) | Fornita da FM1 | - | - |
PIM (Paper Input Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Numero di poli: 3 Valore nominale: 16 A, 250 V Numero di poli: 3 Valore nominale: 20 A, 250 V | 2 m (6,6 ft) |
FM1 (Fixation Module 1) | Trifase a cinque fili 380-415 V, 60 A, 50 Hz/60 Hz Trifase 208 V, 60 A, 60 Hz | 035-6/ PCE Spina CEE 63 A 5p 6h IP67 POWER TWIST Numero di poli: 5 (3P + N + PE) Valore nominale: 63 A, 200/346 V-240/415 V HBL460P9W/HUBBELL Numero di poli: 4 (3P + PE) Valore nominale: 60 A, 250 V | 3 m (9,9 ft) |
FM2 (Fixation Module 2) | Trifase a cinque fili 380-415 V, 60 A, 50 Hz/60 Hz Trifase 208 V, 60 A, 60 Hz | 035-6/ PCE Spina CEE 63 A 5p 6h IP67 POWER TWIST Numero di poli: 5 (3P + N + PE) Valore nominale: 63 A, 200/346 V-240/415 V HBL460P9W/HUBBELL Numero di poli: 4 (3P + PE) Valore nominale: 60 A, 250 V | 3 m (9,9 ft) |
CM (Cooling Module) | Fornita da FM2 | - | - |
TM (Turning Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Numero di poli: 3 Valore nominale: 16 A, 250 V Numero di poli: 3 Valore nominale: 20 A, 250 V | 2 m (6,6 ft) |
STM (Stacking Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Numero di poli: 3 Valore nominale: 16 A, 250 V Numero di poli: 3 Valore nominale: 20 A, 250 V | 2 m (6,6 ft) |
Massimo consumo energetico
Il consumo massimo di energia di ciascun modulo è elencato di seguito.
Modulo | Massimo consumo energetico |
PM (Print Module) | - |
PIM (Paper Input Module) | 1,2 kW o meno |
FM1 (Fixation Module 1) | 15,4 kW o meno |
FM2 (Fixation Module 2) | 14,6 kW o meno |
CM (Cooling Module) | - |
TM (Turning Module) | 0,95 kW o meno |
STM (Stacking Module) | 0,65 kW o meno |
