Processo di stampa
Questa sezione descrive il trasporto della carta e le posizioni del processo di stampa.
Posizioni del processo di stampa
Dopo la stampa da parte del PM, i processi di asciugatura, fissaggio e raffreddamento vengono eseguiti dai vari moduli.
PM (Print Module)Stampa sul supporto.
Un nastro di stampa trasporta il supporto e lo posiziona sotto la testina di stampa. La testina di stampa espelle l’inchiostro con il metodo termico.
*Metodo termico: un metodo per espellere l’inchiostro generando bolle nell’inchiostro quando viene riscaldato con un riscaldatore
La testina di stampa viene pulita periodicamente. Manutenzione automatica della testina di stampa
FM1 (Fixation Module 1)Fissa il supporto alla cinghia tramite aspirazione, quindi asciuga l’inchiostro con la cinghia riscaldata e il soffio d’aria.
FM2 (Fixation Module 2)Trasporta il supporto tenuto tra le cinghie superiore e inferiore mentre lo riscalda con i riscaldatori.
CM (Cooling Module)Raffredda il supporto soffiandovi sopra aria esterna.

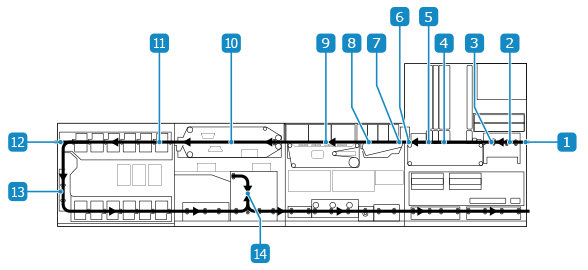

Trasporto carta nel processo di stampa
Il supporto trasportato dal PIM (Paper Input Module) entra nel PM (Print Module).
L’unità di registro corregge la posizione del supporto.
L’unità di rilevamento deformazione del supporto rileva i supporti con arricciamento o ondulazione. Tali supporti vengono emessi senza essere stampati.
Il supporto passa sotto la testina di stampa, quindi l’inchiostro viene espulso dall’ugello.
L’aria viene soffiata per impedire che la nebbia contenente minuscole particelle di inchiostro che non si sono fuse sul supporto entri nell’unità scanner in linea.
L’immagine e il supporto vengono sottoposti a scansione dall’unità scanner in linea. La qualità dell’immagine viene quindi regolata in base a informazioni quali la posizione dell’immagine digitalizzata e quella del supporto.
L’aria viene soffiata dall’alto per prevenire la deformazione del supporto.
Il supporto trasportato dal nastro di stampa viene inviato dal nastro di disaccoppiamento al nastro di fissaggio principale.
Il supporto viene fissato al nastro di fissaggio principale tramite aspirazione, quindi l’inchiostro viene asciugato con il nastro di fissaggio principale riscaldato e il soffio d’aria.
Il supporto tenuto tra i nastri di fissaggio superiore e inferiore viene trasportato mentre viene riscaldato da un riscaldatore.
Il supporto viene raffreddato soffiandovi sopra aria esterna.
Il supporto viene trasportato al TM (Turning Module).
Quando si stampa su entrambi i lati del supporto, il supporto passa attraverso questo percorso di trasporto. Il supporto viene raffreddato durante il trasporto del supporto.
Quando si stampa su entrambi i lati del supporto, il supporto viene invertito qui.
