Caricamento del supporto
Il supporto deve essere in condizioni ottimali e caricato secondo la procedura specificata.
Se sulla confezione del supporto sono presenti istruzioni sul lato di caricamento, seguire tali istruzioni.
Preparazioni richieste
Controllare lo stato del supporto e appiattirlo se necessario.
Preparazione dei supporti
Preparazione dei supporti
1
Aprire il vassoio carta.
Se si desidera modificare il formato del supporto, procedere al passaggio 2. Se si desidera utilizzare lo stesso formato del supporto, procedere al passaggio 3.
Aprire il vassoio carta premendo il pulsante di apertura sul pannello di controllo del PIM. È possibile aprire solo un vassoio carta alla volta.
* È anche possibile aprire ciascun vassoio carta individualmente dal pannello di controllo.
* È anche possibile aprire ciascun vassoio carta individualmente dal pannello di controllo.
È possibile aprire i vassoi della carta non in uso mentre la macchina da stampa sta stampando.
Quando il vassoio carta in uso viene aperto mentre la macchina da stampa sta stampando, il processo di stampa può continuare se lo stesso supporto è disponibile in un altro vassoio carta. Se lo stesso supporto non è disponibile in un altro vassoio carta, il processo di stampa si arresta.
Per modificare il formato del supporto, spostare i fermacarte.
1
Spingere la leva verso la macchina da stampa per sbloccare i fermacarte laterali.
2
Ruotare la manopola in senso antiorario per rilasciare i fermacarte laterali dalla pila di supporti caricata.
3

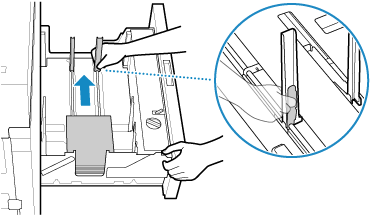

Spingere la leva sul lato destro del fermacarte posteriore più vicino e spostare i fermacarte posteriori lontano dal supporto.
Se rimangono supporti, rimuoverli.
4
Caricare alcuni nuovi supporti e regolare i fermacarte posteriori.
Fare attenzione a non danneggiare il supporto.
1
Posizionare il supporto al centro del vassoio carta.
Caricare i supporti con il lato di stampa rivolto verso l’alto.
Caricare i supporti in pile non più spesse di 20 mm (0,79 pollici) alla volta. Il caricamento di una pila spessa di supporti in una sola volta può causare problemi di stampa a causa del danneggiamento e dell’incurvatura dei bordi dei supporti.
2
Allineare il supporto con la piastra guida sinistra.
3
Ruotare lentamente la manopola in senso orario per allineare i fermacarte laterali con il supporto.
4
Spingere la leva lontano dalla macchina da stampa per bloccare i fermacarte laterali.
5

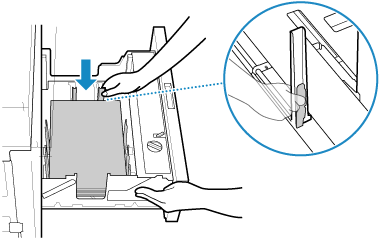

Spingere la leva sul lato destro del fermacarte posteriore più vicino e spostare i fermacarte posteriori per allinearsi con il supporto.
Preparare il supporto.
Rimuovere i supporti dalla confezione, quindi estrarre una pila di supporti facile da aprire a ventaglio (non più spessa di 20 mm (0,79 pollici)).
Aprire a ventaglio i supporti rimanenti che non sono stati caricati in precedenza.
* La freccia indica la direzione di trasporto.
Per le parti indicate da
a
, seguire la procedura seguente per aprire a ventaglio i supporti.
a , seguire la procedura seguente per aprire a ventaglio i supporti.La procedura per le parti 1 e 2 non è richiesta per il lato corto dei supporti.
Aprire a ventaglio i supporti consente di rimuovere le arricciature e di separare i supporti incollati tra loro, contribuendo a prevenire gli inceppamenti della carta.
1
Separare le estremità dei supporti.
Piegare delicatamente gli angoli dei supporti, quindi posizionare la pila di supporti in verticale e piegare l’intera pila.
Separare le estremità dei supporti ne facilita lo l’apertura a ventaglio.
2
Aprire a ventaglio il centro dei supporti.
Piegare i supporti tenendoli saldamente con le mani per aprire a ventaglio il centro.
Ciò consente all’aria di penetrare tra i fogli intorno al centro per evitare che essi si incollino tra loro.
3
Aprire a ventaglio l’estremità dei supporti.
Il passaggio dell’aria tra i fogli vicino all’estremità dei supporti contribuisce a eliminare i fattori che possono far aderire i fogli a causa del contatto ravvicinato.
Posizionare i supporti su una superficie piana, tenere la parte da aprire con le mani, quindi piegare i supporti almeno a metà per aprirli a ventaglio.
Se i supporti sono raggruppati in pile separate, ripetere la procedura finché non vi è più alcun blocco.
Posizionare il supporto aperto a ventaglio sopra il supporto caricato.
8

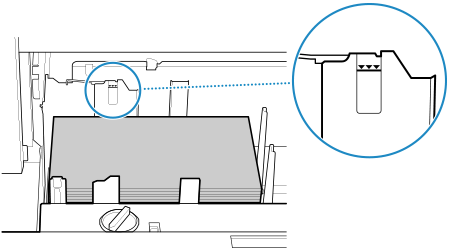

Caricare il supporto in modo che non superi il segno di limite di caricamento sul fermacarte del lato più lontano.
9

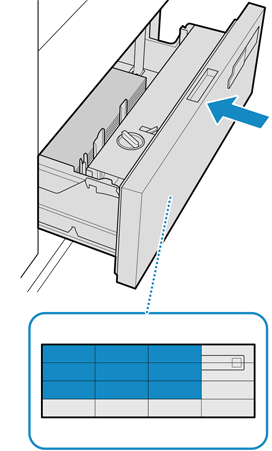

Spingere delicatamente il vassoio carta finché non scatta nella posizione chiusa.
Quando si inserisce il vassoio della carta, spingere l’area indicata in blu nell’illustrazione.
IMPORTANTE
Sollevare a mano il meccanismo di sollevamento del vassoio della carta può causarne malfunzionamenti o guasti.
Non posizionare mai supporti o altri oggetti nella parte vuota del vassoio della carta accanto alla pila di supporti. In caso contrario, si potrebbe verificare un guasto.
NOTA
Quando si rimuove il supporto rimasto nel vassoio carta, rimuoverlo prima che la macchina da stampa entri in modalità di spegnimento e quindi riporlo nella confezione originale o avvolto in altro materiale a prova di umidità.
* Quando la macchina da stampa è in modalità di attesa, è possibile lasciare il supporto nel vassoio carta.
* Quando la macchina da stampa è in modalità di attesa, è possibile lasciare il supporto nel vassoio carta.
Il supporto con arricciature o ondulazioni viene rilevato dall’unità di rilevamento della deformazione del supporto ed emesso al vassoio di scarti del TM o al vassoio di scarti del PIM*1.Quando il supporto viene ripetutamente emesso nel vassoio di scarti
*1 Se sono collegati più PIM, il supporto con arricciature o ondulazioni viene emesso al vassoio di scarti del primo PIM.
Se i supporti sono disallineati quando il vassoio della carta viene aperto, ricaricarli correttamente. I supporti disallineati possono presentare piegature o causare inceppamenti della carta.
