Installationsort
Auswahl/Struktur des Installationsorts
Direktes Sonnenlicht
Vermeiden Sie es, die Druckmaschine an einem Ort aufzustellen, der direkter Sonneneinstrahlung ausgesetzt ist. Ist dies nicht möglich, beschatten Sie die Druckmaschine mit Vorhängen oder einer Abdeckplane. Achten Sie bei der Verwendung von Vorhängen darauf, dass diese die Lüftungsschlitze der Druckmaschine nicht blockieren und das Netzkabel oder den Netzstecker nicht verdecken.
Beleuchtung
Wir empfehlen, die Druckmaschine an einem Ort mit mindestens 500 lux (750 mm (29 1/2") über dem Boden) für den normalen Betrieb und die Wartung aufzustellen.
Transportweg
Die Abmessungen des PM (Print Module) der varioPRINT iX1700 betragen 1.380 mm (54 3/8") (B) x 1.125 mm (44 1/4") (T) x 1.945 mm (76 5/8") (H). Das Gewicht des PM beträgt etwa 1.040 kg (2.292,8 lb). Bitte überprüfen Sie unter Berücksichtigung der Abmessungen und des Gewichts des PM, ob ausreichend Bewegungsfreiheit und die erforderliche Bodenfestigkeit für den Transport der Druckmaschine vorhanden sind.
Bodenstruktur
Bodenstruktur
Der Boden, auf dem die Druckmaschine aufgestellt wird, muss eine Bodenbelastbarkeit von mindestens 450 kg/m2 (92,2 lb/ft2) aufweisen. Wenn der Boden diese Belastbarkeit nicht aufweist, ist die Druckmaschine in der Nähe einer Säule oder eines Balkens aufzustellen. Wenn der Boden die Belastungsanforderungen nicht erfüllt, verwenden Sie nach Rücksprache mit Ihrem Bauunternehmer lastverteilende Bodenplatten, um eine ordnungsgemäße Installation zu gewährleisten.
Außerdem konzentriert sich das Gewicht der Druckmaschine auf die Nivellierfüße und Räder, wodurch ein erheblicher Druck auf den Boden ausgeübt wird (maximal 1.000 kg/m2 (204,8 lb/ft2)). Um dieses Gewicht gleichmäßiger zu verteilen, empfehlen wir die Verwendung einer Bodenplatte, wenn der Boden nicht ausreichend tragfähig ist. Vermeiden Sie die Installation der Druckmaschine auf einem weichen Boden, wie z. B. einem mit Teppich belegten Boden, oder einem Holzboden. (Die Druckmaschine kann möglicherweise mit einer Bodenplatte auf solchen Böden installiert werden. Detaillierte Informationen zu den Bodenplatten erhalten Sie bei Ihrem Händler.)
Installieren Sie die Druckmaschine nicht auf einem instabilen Boden oder einer instabilen Plattform.
Anforderungen an die Bodenbeschaffenheit
Achten Sie darauf, dass die varioPRINT iX1700 und die optionale Ausrüstung auf einem Boden installiert sind, der die folgenden Anforderungen erfüllt:
Bodensteifigkeit | Die Bodendurchbiegung darf bei einer Belastung von 1.000 kg/m2 (204,8 lb/ft2) nicht mehr als 4 mm (0,16") betragen. |
Bodenebenheit | Die Ebenheit in einem beliebig ausgewählten rechteckigen Bereich (1.400 mm x 800 mm (55 1/8" x 31 1/2")) darf 4 mm (0,16") nicht überschreiten. |
Bodenhöhenunterschied | Der Höhenunterschied zwischen zwei beliebigen Punkten auf dem Boden, die 1.000 mm (39 3/8") voneinander entfernt sind, darf 3 mm (0,12") nicht überschreiten. (Die Bodendurchbiegung ist nicht berücksichtigt.) |
Bodenneigung | Die Neigung zwischen zwei beliebigen Punkten auf dem Boden, die 1.600 mm (63") voneinander entfernt sind, darf 3 mm (0,12") nicht überschreiten. |
Berechnung der Bodenbeschaffenheit
Verwenden Sie ein Lasernivelliergerät, um die relative Höhe der Bodenkontaktpunkte der Einstellvorrichtung für alle Module zu messen (vier Punkte pro Modul).
Verwenden Sie die relative Höhe der Einstellvorrichtung vorn links am PM (Print Module) als Referenzpunkt und überprüfen Sie, ob die relativen Höhen der anderen Bodenkontaktpunkte der Einstellvorrichtung innerhalb von ±5 mm (0,2") dieses Referenzpunktes liegen.
Platzbedarf bei der Aufstellung
Erforderliche Abstände bei der Aufstellung
Für die Wartung ist der folgende Platz erforderlich.
Zwischen der Rückseite der Druckmaschine und der Wand: 800 mm (31 1/2") oder mehr
Zwischen Boden und Decke: 2.645 mm (104 1/8") oder mehr
Beachten Sie außerdem, dass an den Verbindungspunkten jedes Moduls ein Abstand von 5 mm (0,2") erforderlich ist.
* Die nachfolgend angegebenen Abmessungen der Standard- und Vollkonfigurationen beinhalten einen Abstand von 5 mm (0,2") zwischen den einzelnen Modulen.
Standardkonfiguration (Minimum)
Mit einer STM-Einheit (Stacking Module) und einer PIM-Einheit (Paper Input Module)

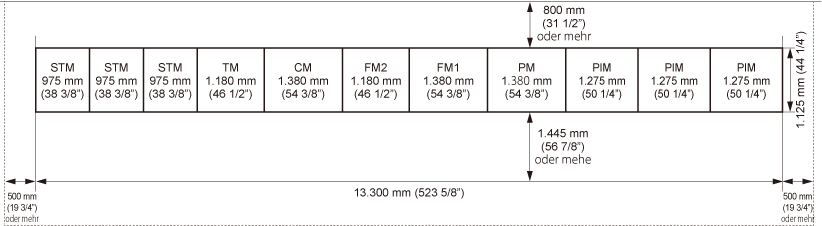

Vollständige Konfiguration
Mit drei STM-Einheiten (Stacking Module) und drei PIM-Einheiten (Paper Input Module)
Erforderlicher Mindestplatz zum Drehen
Die folgende Breite ist die Mindestbreite, die zum Drehen jedes Moduls an einer Flurecke erforderlich ist.
Modul | Transportabmessungen (B x T) | Erforderliche Mindestbreite des Korridors* |
PM (Print Module) | 1.380 mm x 1.125 mm (54 3/8" x 44 1/4") | 2.280 mm (89 3/4") |
PIM (Paper Input Module) | 1.275 mm x 870 mm (50 1/4" x 34 1/4") | 2.044 mm (80 1/2") |
FM1 (Fixation Module 1) | 1.380 mm x 870 mm (54 3/8" x 34 1/4") | 2.131 mm (83 7/8") |
FM2 (Fixation Module 2) | 1.180 mm x 870 mm (46 1/2" x 34 1/4") | 1.966 mm (77 3/8") |
CM (Cooling Module) | 1.380 mm x 870 mm (54 3/8" x 34 1/4") | 2.131 mm (83 7/8") |
TM (Turning Module) | 1.180 mm x 870 mm (46 1/2" x 34 1/4") | 1.966 mm (77 3/8") |
STM (Stacking Module) | 975 mm x 870 mm (38 3/8" x 34 1/4") | 1.807 mm (71 1/8") |
* Die zum Drehen erforderliche Mindestbreite ist die diagonale Länge des Moduls + ca. 500 mm (19 3/4").
Größe und Gewicht jedes Moduls
Modul | B x T x H | Gewicht |
PM (Print Module) | 1.380 mm x 1.125 mm x 2.335 mm (54 3/8" x 44 1/4" x 92")*1 | Ca. 1.040 kg (2.292,8 lb)*2 |
PIM (Paper Input Module) | 1.275 mm x 1.065 mm x 1.260 mm (50 1/4" x 42" x 49 5/8")*3 | Ca. 620 kg (1.366,9 lb) |
FM1 (Fixation Module 1) | 1.380 mm x 1.065 mm x 1.260 mm (54 3/8" x 42" x 49 5/8") | Ca. 650 kg (1.433 lb) |
FM2 (Fixation Module 2) | 1.180 mm x 1.065 mm x 1.260 mm (46 1/2" x 42" x 49 5/8") | Ca. 520 kg (1.146,4 lb) |
CM (Cooling Module) | 1.380 mm x 870 mm x 1.260 mm (54 3/8" x 34 1/4" x 49 5/8") | Ca. 460 kg (1.014,1 lb) |
TM (Turning Module) | 1.180 mm x 870 mm x 1.260 mm (46 1/2" x 34 1/4" x 49 5/8")*3 | Ca. 390 kg (859,8 lb) |
STM (Stacking Module) | 975 mm x 870 mm x 1.150 mm (38 3/8" x 34 1/4" x 45 1/4") | Ca. 290 kg (639,3 lb) |
*1 Höhe einschließlich Signalleuchte. Höhe bis PM-Oberseite: 1.910 mm (75 1/4")
*2 Einschließlich Tinten-/Konditionierungsflüssigkeits-/Wartungsflüssigkeitspaket
*3 Höhe einschließlich Ausgabebereich: 1.340 mm (52 3/4")
Druckumgebung
WICHTIG
Das Blockieren der Belüftungsöffnungen oder Lüftungsschlitze der Druckmaschine kann die Bildqualität beeinträchtigen. Blockieren Sie die Belüftungsöffnungen oder Lüftungsschlitze nicht.
Temperatur- und Feuchtigkeitsbedingungen
Stellen Sie die Druckmaschine nicht an Orten mit hoher oder niedriger Hitze und Luftfeuchtigkeit auf, beispielsweise an Orten mit einem Wasserhahn, einem Warmwasserbereiter, einem Luftbefeuchter, einer Klimaanlage, einer Heizung oder einem Ofen.
Während des Betriebs beträgt der zulässige Luftfeuchtigkeitsbereich 30 bis 60 % (bei einer Raumtemperatur von 20 bis 27 °C (68 °F bis 80,6 °F)).
Es besteht die Gefahr, dass der Medientransport und die Bildqualität beeinträchtigt werden, wenn die Druckmaschine an einem Ort verwendet wird, der diese Spezifikationen nicht erfüllt.
Die zulässige Luftfeuchtigkeit bei der Lagerung der Medien liegt zwischen 30 % und 60 % (bei einer Raumtemperatur von 20˚C bis 27˚C (68˚F bis 80,6˚F)). Wenn die Medien an einem Ort gelagert werden, der diese Anforderungen nicht erfüllt, können der Medientransport und die Bildqualität beeinträchtigt werden.
Temperaturgradient
Die Verwendung einer Klimaanlage im Winter oder plötzliche Temperaturschwankungen können sich nachteilig auf die Bildpositionierung auswirken, da sich die Medien wellen oder zusammenziehen können und es zu einer Fehlfunktion der Druckmaschine aufgrund von Kondensation kommen kann. Um diese Probleme zu vermeiden, steuern Sie den Temperaturgradienten so, dass er 10˚C (50˚F)/h nicht überschreitet.
Belüftung
Stellen Sie sicher, dass am Aufstellungsort der Druckmaschine eine Luftaustauschrate von mindestens drei Mal pro Stunde und mindestens 120 m3 (4.237,8 ft³) Platz vorhanden ist.
Höhenbeschränkungen
Stellen Sie die Druckmaschine in einer Höhe unter 1.500 m (4.921,3 ft) (851 hPa) auf.
Stromversorgung
Spezifikationen der Stromversorgung
Stellen Sie sicher, dass die Stromversorgung für jedes Modul den folgenden Spezifikationen entspricht.
Modul | Stromversorgung | Spezifikationen des Netzkabels/Netzsteckers | Länge des Netzkabels |
PM (Print Module) | Stromversorgung vom FM1 | - | - |
PIM (Paper Input Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Anzahl der Pole: 3 Nennstromstärke: 16 A, 250 V Anzahl der Pole: 3 Nennstromstärke: 20 A, 250 V | 2 m (6,6 ft) |
FM1 (Fixation Module 1) | Dreiphasig fünfadrig 380-415 V, 60 A, 50 Hz/60 Hz Dreiphasig 208 V, 60 A, 60 Hz | 035-6/PCE CEE-Stecker 63A 5p 6h IP67 POWER TWIST Anzahl der Pole: 5(3P + N + PE) Nennstromstärke: 63 A, 200/346 V-240/415 V HBL460P9W/HUBBELL Anzahl der Pole: 4 (3P + PE) Nennstromstärke: 60 A, 250 V | 3 m (9,9 ft) |
FM2 (Fixation Module 2) | Dreiphasig fünfadrig 380-415 V, 60 A, 50 Hz/60 Hz Dreiphasig 208 V, 60 A, 60 Hz | 035-6/PCE CEE-Stecker 63A 5p 6h IP67 POWER TWIST Anzahl der Pole: 5 (3P + N + PE) Nennstromstärke: 63 A, 200/346 V-240/415 V HBL460P9W/HUBBELL Anzahl der Pole: 4 (3P + PE) Nennstromstärke: 60 A, 250 V | 3 m (9,9 ft) |
CM (Cooling Module) | Stromversorgung vom FM2 | - | - |
TM (Turning Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Anzahl der Pole: 3 Nennstromstärke: 16 A, 250 V Anzahl der Pole: 3 Nennstromstärke: 20 A, 250 V | 2 m (6,6 ft) |
STM (Stacking Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Anzahl der Pole: 3 Nennstromstärke: 16 A, 250 V Anzahl der Pole: 3 Nennstromstärke: 20 A, 250 V | 2 m (6,6 ft) |
Maximale Leistungsaufnahme
Der maximale Energieverbrauch jedes Moduls ist unten aufgeführt.
Modul | Maximale Leistungsaufnahme |
PM (Print Module) | - |
PIM (Paper Input Module) | 1,2 kW oder weniger |
FM1 (Fixation Module 1) | 15,4 kW oder weniger |
FM2 (Fixation Module 2) | 14,6 kW oder weniger |
CM (Cooling Module) | - |
TM (Turning Module) | 0,95 kW oder weniger |
STM (Stacking Module) | 0,65 kW oder weniger |
