Druckvorgang
Dieser Abschnitt beschreibt den Papiertransport und die Positionen des Druckvorgangs.
Positionen des Druckvorgangs
Nach dem Druckvorgang durch das PM werden die Trocknungs-, Fixierungs- und Kühlungsvorgänge von den verschiedenen Modulen durchgeführt.
PM (Print Module)Bedruckt die Medien.
Ein Drucktransportband transportiert die Medien und positioniert sie unter dem Druckkopf. Der Druckkopf gibt die Tinte mithilfe des Thermodruckverfahrens aus.
*Thermodruckverfahren: Ein Verfahren zur Ausgabe der Tinte, indem durch Erhitzen mit einer Heizvorrichtung Blasen in der Tinte erzeugt werden
Der Druckkopf wird regelmäßig gereinigt. Automatische Druckkopfwartung
FM1 (Fixation Module 1)Befestigt die Medien mittels Saugkraft am Band und trocknet anschließend die Tinte mit dem beheizten Band und ausgeblasener Luft.
FM2 (Fixation Module 2)Transportiert die zwischen dem oberen und unteren Band befindlichen Medien und erwärmt sie dabei mit Heizelementen.
CM (Cooling Module)Kühlt die Medien ab, indem Außenluft darauf geblasen wird.

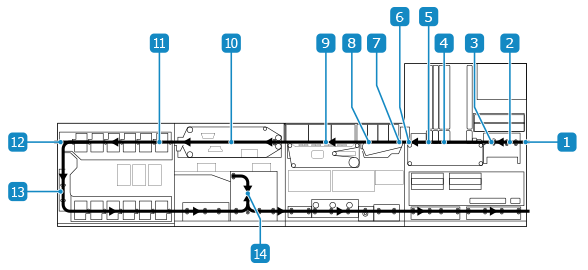

Papiertransport im Druckvorgang
Die vom PIM (Paper Input Module) transportierten Medien gelangen in das PM (Print Module).
Die Erfassungseinheit korrigiert die Position der Medien.
Die Einheit zur Erkennung von Medienverformungen erkennt die Medien, die gewellt oder gekräuselt sind. Diese Medien werden unbedruckt ausgegeben.
Die Medien werden unter den Druckkopf geführt, woraufhin die Tinte aus der Düse ausgegeben wird.
Luft wird ausgeblasen, um zu verhindern, dass der Nebel mit den winzigen Tintenpartikeln, die nicht auf den Medien haften geblieben sind, in die Inline-Scannereinheit gelangen.
Das Bild und die Medien werden von der Inline-Scannereinheit gescannt. Die Bildqualität wird anhand der Informationen, beispielsweise des gescannten Bildes und der Position der Medien, angepasst.
Die Luft wird von oben eingeblasen, um eine Verformung der Medien zu verhindern.
Die vom Drucktransportband transportierte Medien werden über das Entkopplungsband zum primären Fixierband weitergeleitet.
Die Medien werden mit Saugkraft am primären Fixierband befestigt, anschließend wird die Tinte mit dem beheizten primären Fixierband und ausgeblasener Luft getrocknet.
Die zwischen dem oberen und unteren Fixierband gehaltenen Medien wird beheizt transportiert.
Die Medien wird durch das Einblasen von Außenluft abgekühlt.
Die Medien werden zum TM (Turning Module) transportiert.
Beim beidseitigen Bedrucken der Medien durchlaufen die Medien diesen Transportpfad. Die Medien werden während des Medientransports abgekühlt.
Beim beidseitigen Bedrucken der Medien werden die Medien hier gewendet.
