Ubicación de instalación

Evite instalar la prensa bajo la luz solar directa. Si esto no fuera posible, proteja la prensa con cortinas o una lámina de sombreado. Cuando utilice cortinas, asegúrese de que no bloquean las ranuras de ventilación de la prensa ni cubren el cable o el enchufe de alimentación.

Recomendamos instalar la prensa en una ubicación con al menos 500 lux (750 mm (29 1/2") por encima del suelo) para un funcionamiento y mantenimiento normales.

Las dimensiones del PM (Print Module) de la varioPRINT iX1700 son 1380 mm (54 3/8") (An.) x 1125 mm (44 1/4") (Pr.) x 1945 mm (76 5/8") (Al.). Además, el peso del PM es de aproximadamente 1040 kg (2292,8 lb). Teniendo en cuenta las dimensiones y el peso del PM, compruebe que haya suficiente espacio para el movimiento y que la resistencia del suelo sea la necesaria para transportar la prensa.

El suelo sobre el que se instalará la prensa debe tener una capacidad de carga de al menos 450 kg/m2 (92,2 lb/ft2). Si el suelo no tiene esta capacidad, considere instalar la prensa cerca de un pilar o viga. Si el suelo no cumple los requisitos de carga, utilice placas de suelo distribuidoras de carga para garantizar una instalación adecuada, previa consulta con su contratista de construcción.
Además, el peso de la prensa se concentrará en las patas de nivelación y en las ruedas, ejerciendo una presión significativa sobre el suelo (equivalente a 1000 kg/m2 (204,8 lb/ft2) como máximo). Para distribuir este peso de manera más uniforme, recomendamos usar una placa de suelo si el suelo tiene una resistencia insuficiente. Evite instalar la prensa en un suelo blando, como un suelo cubierto de moqueta o un suelo de madera. (La prensa puede instalarse en dichos tipos de suelo utilizando una placa de suelo. Para obtener información sobre las placas de suelo, póngase en contacto con su distribuidor).

No instale la prensa en un suelo o plataforma inestables.

Asegúrese de que la varioPRINT iX1700 y el equipo opcional estén instalados en un suelo que cumpla los siguientes requisitos:

Utilice un nivel láser para medir la altura relativa de los puntos de contacto con el suelo de los ajustadores de todos los módulos (cuatro puntos por módulo).

Utilice la altura relativa del ajustador de la parte frontal izquierda del PM (Print Module) como punto de referencia y confirme que las alturas relativas de los otros puntos de contacto con el suelo de los ajustadores se encuentran dentro de un margen de ±5 mm (0,2") respecto a dicho punto de referencia.

El siguiente espacio es necesario para fines de mantenimiento.

Tenga también en cuenta que se requiere un espacio de 5 mm (0,2") en los puntos de conexión de cada módulo.

* Las dimensiones de las configuraciones estándar y completa indicadas a continuación incluyen un espacio de 5 mm (0,2") entre cada módulo.

Con una unidad de STM (Stacking Module) y una unidad de PIM (Paper Input Module)

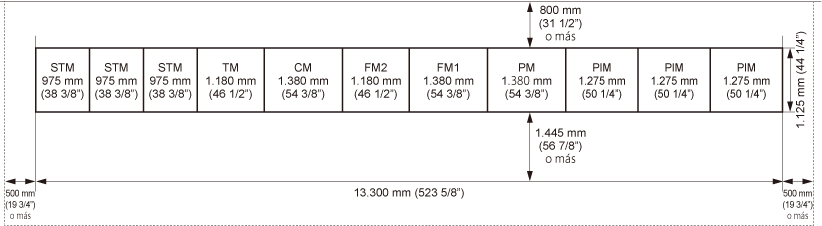

Con tres unidades de STM (Stacking Module) y tres unidades de PIM (Paper Input Module)

A continuación se muestra el ancho mínimo necesario para girar cada módulo en la esquina de un pasillo.

* El ancho mínimo necesario para girar es la longitud diagonal del módulo + unos 500 mm (19 3/4").

*1 Altura incluida la luz de atención. Altura hasta la superficie superior del PM: 1910 mm (75 1/4")

*2 Incluye el paquete de tinta/líquido de acondicionamiento/líquido de mantenimiento

*3 Altura incluida el área de salida: 1340 mm (52 3/4")

No instale la prensa en lugares con mucho o poco calor y humedad, como lugares con un grifo de agua, un calentador de agua, un humidificador, un aire acondicionado, un calentador o una estufa.

Durante el funcionamiento, el margen de humedad admisible es del 30 % al 60 % (con una temperatura ambiente de 20 °C a 27 °C (de 68 °F a 80,6 °F)).

Existe el riesgo de que el transporte del material y la calidad de la imagen se vean afectadas si la prensa se utiliza en un lugar que no cumpla estas especificaciones.

El intervalo de humedad permitido para almacenamiento de material se encuentra entre el 30 % y el 60 % (con una temperatura ambiente de entre 20 ˚C y 27 ˚C (de 68 ˚F a 80,6 ˚F)). Almacenar el material en un lugar que no cumpla estas especificaciones puede afectar al transporte del material y a la calidad de la imagen.

El uso de aire acondicionado durante el invierno o los cambios bruscos de temperatura pueden tener un efecto adverso en el posicionamiento de la imagen, ya que esto puede hacer que el material se doble o se contraiga, y provocar un fallo de funcionamiento de la prensa debido a la condensación. Para evitar estos problemas, controle el gradiente de temperatura para que no supere los 10 ˚C (50 ˚F)/H.

Asegúrese de que hay una tasa de intercambio de aire de al menos tres veces/h y al menos 120 m3 (4237,8 ft³) de espacio en el lugar en el que se instalará la prensa.

Instale la prensa a una altura inferior a 1500 m (4921,3 ft) (851 hPa).

Asegúrese de que la fuente de alimentación de cada módulo cumpla las siguientes especificaciones.

A continuación se indica el consumo energético máximo de cada módulo.
