Proceso de impresión
Esta sección describe el transporte del papel y las ubicaciones del proceso de impresión.
Ubicaciones del proceso de impresión
Una vez que el PM finaliza la impresión, los procesos de secado, fijación y enfriamiento son realizados por distintos módulos.
PM (Print Module)Imprime en el material.
Una banda de impresión transporta el material y lo coloca debajo del cabezal de impresión. El cabezal de impresión expulsa la tinta mediante el método térmico.
*Método térmico: Un método para expulsar tinta al generar burbujas en la tinta calentándola con un calentador.
El cabezal de impresión se limpia periódicamente. Mantenimiento automático del cabezal de impresión
FM1 (Fixation Module 1)Adhiere el material a la cinta por succión y luego seca la tinta con la cinta calentada y aire.
FM2 (Fixation Module 2)Transporta el material sujetado entre las cintas superior e inferior mientras lo calienta con calentadores.
CM (Cooling Module)Enfría el material soplando aire exterior sobre él.

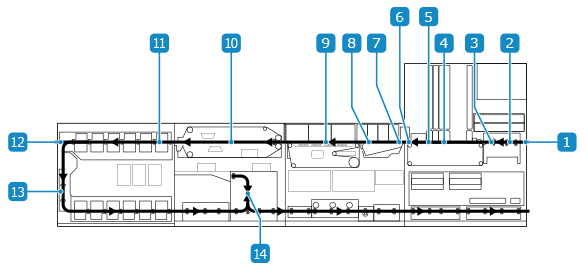

Transporte de papel en el proceso de impresión
El material transportado desde el PIM (Paper Input Module) entra en el PM (Print Module).
La unidad de registro corrige la posición del material.
La unidad de detección de deformación del material detecta el material combado u ondulado. Dicho material se expulsa sin imprimirse.
El material pasa por debajo del cabezal de impresión y luego la boquilla expulsa tinta.
Se sopla aire para evitar que entre en la unidad del escáner en línea niebla con partículas diminutas de tinta no fusionadas al material.
La unidad del escáner en línea escanea la imagen y el material. A continuación, la calidad de la imagen se ajusta en función de información tal como la imagen escaneada y la posición del material.
El aire sale desde arriba para evitar la deformación del material.
La banda de desacoplamiento envía el material transportado desde la banda de impresión a la banda de fijación principal.
El material se fija a la banda de fijación principal por succión y luego la banda de fijación principal calentada y el aire secan la tinta.
El material sostenido entre las bandas de fijación superior e inferior se transporta mientras un calentador lo calienta.
El material se enfría soplando aire exterior sobre él.
El material se transporta al TM (Turning Module).
Al imprimir en ambos lados del material, el material pasa por esta ruta de transporte. El material se enfría durante su transporte.
Al imprimir en ambos lados del material, el material se invierte aquí.
