Carga de materiales

Los materiales deben estar en condiciones óptimas y cargarse según el procedimiento especificado.

Si las hubiera, siga las instrucciones incluidas en el paquete del material sobre el lado de carga del mismo.

Preparativos necesarios

Compruebe el estado del material y elimine la ondulación según sea necesario.
Preparación de los materiales

Abra la bandeja de papel.

Si desea cambiar el tamaño del material, vaya al paso 2. Si desea utilizar el mismo tamaño de material, vaya al paso 3.

Abra la bandeja de papel presionando el botón de apertura en el panel de control del PIM. Solo se puede abrir una bandeja de papel cada vez.
* También puede abrir cada bandeja de papel individualmente desde el panel de control principal.

Puede abrir las bandejas de papel no utilizadas mientras la prensa está imprimiendo.

Cuando abra la bandeja de papel en uso mientras la prensa está imprimiendo, el proceso de impresión puede continuar si el mismo material está disponible en otra bandeja de papel. Si el mismo material no está disponible en otra bandeja de papel, el proceso de impresión se detiene.

Para cambiar el tamaño del material, mueva los fijadores de papel.

Empuje la palanca hacia la prensa para desbloquear los fijadores de papel laterales.

Gire la perilla en sentido antihorario para liberar los fijadores de papel laterales de la pila de materiales cargados.

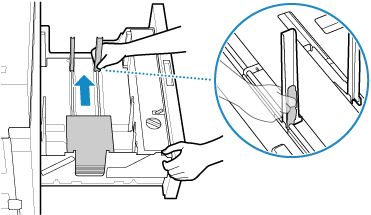

Empuje la palanca en el lado derecho del fijador de papel trasero del lado cercano, y aleje los fijadores de papel traseros del material.

Si queda algún material, retírelo.

Cargue parte del nuevo material y ajuste los fijadores de papel traseros.

Tenga cuidado de no dañar el material.

Coloque el material en el centro de la bandeja de papel.

Cargue el material con la cara de impresión hacia arriba.

Cargue el material en pilas de no más de 20 mm (0,79”) de grosor cada vez. Cargar una pila gruesa de material de una sola vez puede causar problemas de impresión debido a que el borde del material se dañe o se ondule.

Alinee el material con la placa de guía izquierda.

Gire lentamente la perilla en sentido horario para alinear los fijadores de papel laterales con el material.

Empuje la palanca lejos de la prensa para bloquear los fijadores de papel laterales.

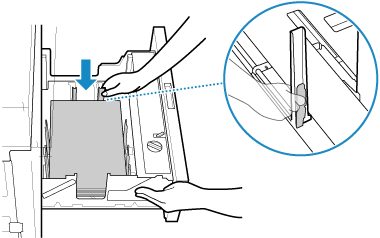

Empuje la palanca en el lado derecho del fijador de papel trasero del lado cercano, y desplace los fijadores de papel traseros para alinearlos con el material.

Prepare el material.

Retire el material de su embalaje y, a continuación, saque una pila del material que sea fácil de abanicar (de no más de 20 mm (0,79”)).

Airee el resto del material que no se cargó antes.

* La flecha indica la dirección de transporte.

Para las piezas indicadas por

, siga el siguiente procedimiento para abanicar el material.

No es necesario el procedimiento para las piezas 1 y 2 en el lado corto del material.

Abanicar el material elimina las rebabas y separa el material atascado, lo que puede ayudar a evitar atascos de papel.

Separe los extremos del material.

Doble suavemente las esquinas del material, luego coloqué la pila de material en posición vertical y doble toda la pila.

Separar los extremos del material facilita abanicarlo.

Abanique el centro del material.

Doble el material mientras lo sujeta firmemente con las manos para abanicar el centro.

Esto permite que entre aire entre las hojas alrededor del centro para evitar que las hojas se peguen.

Abanique el extremo del material.

Permitir que entre aire entre las hojas cerca del extremo del material ayuda a eliminar los factores que pueden hacer que las hojas se peguen debido al contacto cercano.

Coloque el material sobre una superficie plana, sostenga la parte a abanicar con las manos y, a continuación, doble el material al menos hasta la mitad para abanicarlo.

Si el material está agrupado en pilas separadas, repita el procedimiento hasta que no haya más agrupaciones.

Coloque el material aireado encima del material cargado.

Repita los pasos 5 a 7 para cada pila de material que desee cargar.

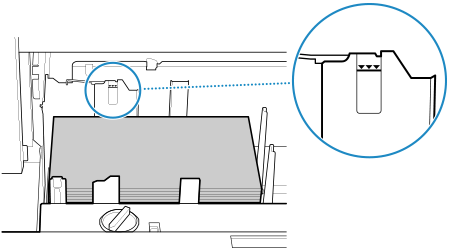

Cargue el material de modo que no exceda la marca de límite de carga en el fijador de papel del lado más alejado.

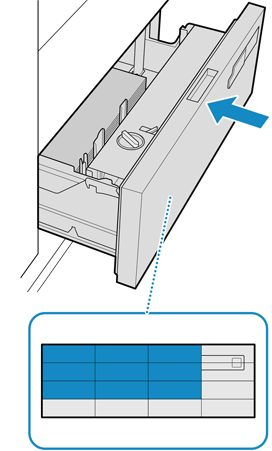

Presione la bandeja de papel suavemente hasta que haga clic al cerrarse.

Al empujar la bandeja de papel, empuje el área indicada en azul en la ilustración.

IMPORTANTE

Levantar el elevador de la bandeja de papel a mano puede provocar un mal funcionamiento o una avería en la bandeja de papel.

No coloque nunca material ni ningún otro objeto en la parte vacía de la bandeja de papel junto a la pila de material. Si lo hace, puede producirse una avería.

NOTA

Cuando retire el material que haya quedado en la bandeja de papel, retírelo antes de que la prensa entre en el modo de desconexión y, a continuación, guárdelo en su embalaje original o envuelto en otro material a prueba de humedad.
* Si la prensa está en el modo de reposo, puede dejar el material en la bandeja de papel.

Los materiales combados u ondulados son detectados por la unidad de detección de deformación del material y se envían a la bandeja de residuos del TM o a la bandeja de residuos del PIM*1.Cuando el material se expulsa repetidamente a la bandeja de residuos

*1 Si se conectan varios PIM, el material combado u ondulado se envía a la bandeja de residuos del primer PIM.

Si el material está desalineado al abrir la bandeja de papel, vuelva a cargarlo correctamente. El material desalineado puede causar pliegues en el material o atascos de papel.
