安装地点
安装地点的选择/结构
阳光直射
避免将印刷机安装在阳光直射的地方。如果无法做到这一点，请使用窗帘或遮光帘遮蔽印刷机。使用窗帘时，请确保其不会阻挡印刷机的通风口，也不会覆盖电源线或电源插头。
照明
建议将印刷机安装在至少 500 勒克斯（高于地面 750 mm（29 1/2"））的地方，以便正常操作和维护。
传输通道
varioPRINT iX1700的 PM（Print Module）尺寸为 1,380 mm（54 3/8"）（宽）x 1,125 mm（44 1/4"）（深）x 1,945 mm（76 5/8"）（高）。此外，PM 的重量约为 1,040 kg（2,292.8 lb）。考虑到 PM 的尺寸和重量，请检查以确保有足够的移动空间和所需的地面强度来运输印刷机。
楼板结构
楼板结构
安装印刷机的地板必须具有至少 450 千克/平方米（92.2 磅/平方英尺）的地面承载能力。如果不具备此承载能力，请考虑将印刷机安装在柱子或横梁附近。如果地面不满足负载要求，请在咨询您的建筑承包商后，使用负载分配板以确保正确安装。
此外，印刷机的重量负载将集中在调平脚和轮子上，会对地面施加显著压力（最多相当于 1,000 千克/平方米（204.8 磅/平方英尺））。为了更均匀地分布此重量，如果地面强度不足，我们建议使用负载分配板。避免将印刷机安装在松软的地面上，例如铺有地毯的地面或木地板。（通过使用负载分配板，印刷机可在此类地板上安装。有关负载分配板的信息，请联系您的经销商。）
此外，印刷机的重量负载将集中在调平脚和轮子上，会对地面施加显著压力（最多相当于 1,000 千克/平方米（204.8 磅/平方英尺））。为了更均匀地分布此重量，如果地面强度不足，我们建议使用负载分配板。避免将印刷机安装在松软的地面上，例如铺有地毯的地面或木地板。（通过使用负载分配板，印刷机可在此类地板上安装。有关负载分配板的信息，请联系您的经销商。）
请勿将印刷机安装在不稳定的地面或平台上。
地板特性要求
确保将varioPRINT iX1700和可选设备安装在符合以下要求的地板上：
地板刚度 | 施加 1,000 千克/平方米（204.8 磅/平方英尺）的载荷时，地板挠度不得超过 4 毫米（0.16 英寸） 。 |
地板平整度 | 在任意矩形区域（1,400 mm x 800 mm（55 1/8" x 31 1/2"））内的平整度不得超过 4 mm（0.16"）。 |
地板高度差 | 地板上相距 1,000 mm（39 3/8"）的任意两点之间的高度差不得超过 3 mm（0.12"）。（不包括地板挠度。） |
地板倾斜度 | 地板上相距 1,600 mm（63"） 的任意两点之间的倾斜度不得超过 3 mm（0.12"）。 |
计算地板属性
使用激光水准仪测量所有模块调节脚地面接触点的相对高度（每个模块四个点）。
以 PM（Print Module）左前方调节脚的相对高度作为参考点，并确认其他调节脚地面接触点的相对高度在该参考点的 ±5 mm（0.2"）以内。
安装空间
所需安装空间
出于维护目的，需要以下空间。
印刷机背面与墙壁之间：800 毫米 (31 1/2 英寸) 或更大
地板与天花板之间：2,645 毫米 (104 1/8 英寸) 或更大
另请注意，每个模块的连接点需要 5 毫米 (0.2 英寸) 的间隙。
* 下面给出的标准和完整配置的尺寸包括每个模块之间 5 mm（0.2"）的间隙。
标准（最小）配置
带一台 STM（Stacking Module）和一台 PIM（Paper Input Module）

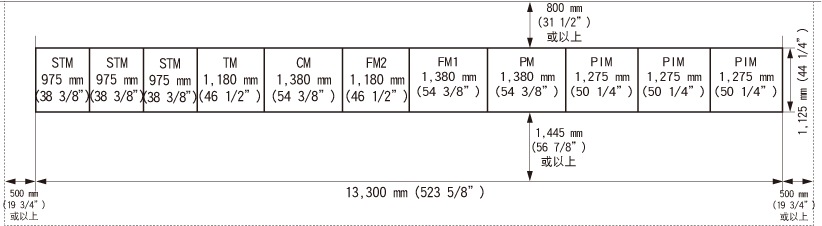

完全配置
带三台 STM（Stacking Module）和三台 PIM（Paper Input Module）
转弯所需的最小空间
以下是走廊拐角处每个模块转弯所需的最小宽度。
模块 | 运输时的尺寸（宽 x 深） | 所需最小走廊宽度* |
PM（Print Module） | 1,380 mm x 1,125 mm (54 3/8" x 44 1/4") | 2,280 mm（89 3/4"） |
PIM（Paper Input Module） | 1,275 mm x 870 mm (50 1/4" x 34 1/4") | 2,044 mm (80 1/2") |
FM1（Fixation Module 1） | 1,380 mm x 870 mm (54 3/8" x 34 1/4") | 2,131 mm（83 7/8"） |
FM2（Fixation Module 2） | 1,180 mm x 870 mm (46 1/2" x 34 1/4") | 1,966 mm（77 3/8"） |
CM（Cooling Module） | 1,380 mm x 870 mm (54 3/8" x 34 1/4") | 2,131 mm（83 7/8"） |
TM（Turning Module） | 1,180 mm x 870 mm (46 1/2" x 34 1/4") | 1,966 mm（77 3/8"） |
STM（Stacking Module） | 975 mm x 870 mm（38 3/8" x 34 1/4"） | 1,807 mm (71 1/8") |
*模块转动所需的最小宽度为模块的对角线长度 + 约 500 mm（19 3/4"）。
各模块的尺寸和重量
模块 | 宽 x 深 x 高 | 重量 |
PM（Print Module） | 1,380 mm x 1,125 mm x 2,335 mm (54 3/8" x 44 1/4" x 92")*1 | 约 1,040 kg (2,292.8 lb)*2 |
PIM（Paper Input Module） | 1,275 mm x 1,065 mm x 1,260 mm (50 1/4" x 42" x 49 5/8")*3 | 约 620 kg (1366.9 lb) |
FM1（Fixation Module 1） | 1,380 mm x 1,065 mm x 1,260 mm (54 3/8" x 42" x 49 5/8") | 约 650 kg (1,433 lb) |
FM2（Fixation Module 2） | 1,180 mm x 1,065 mm x 1,260 mm (46 1/2" x 42" x 49 5/8") | 约 520 kg (1146.4 lb) |
CM（Cooling Module） | 1,380 mm x 870 mm x 1,260 mm（54 3/8" x 34 1/4" x 49 5/8"） | 约 460 kg (1014.1 lb) |
TM（Turning Module） | 1,180 mm x 870 mm x 1,260 mm (46 1/2" x 34 1/4" x 49 5/8")*3 | 约 390 kg (859.8 lb) |
STM（Stacking Module） | 975 mm x 870 mm x 1,150 mm （38 3/8" x 34 1/4" x 45 1/4"） | 约 290 kg (639.3 lb) |
*1 包括警示灯的高度。到 PM 顶面高度：1,910 mm (75 1/4")
*2 包括墨水盒/制冷液盒/保养液盒
*3 包括输出区域的高度：1,340 mm (52 3/4")
打印环境
须知
堵塞印刷机的通风槽或散热孔可能会对图像质量产生不利影响。请勿堵塞通风槽或散热孔。
温度和湿度条件
请勿将印刷机安装在高温或高湿的地方，例如有水龙头、热水器、加湿器、空调、加热器或炉子的地方。
在运行期间，允许的湿度范围为 30% 至 60%（室温为 20˚C 至 27˚C（68˚F 至 80.6˚F））。
如果在不符合这些规格的地方使用印刷机，则介质输送和图像质量可能会受到影响。
介质存放的允许湿度范围为 30% 到 60%（室温 20˚C 到 27˚C (68˚F 到 80.6˚F)）。将介质存放在不符合这些规格的位置，可能会影响介质输送和图像质量。
温度梯度
在冬季使用空调或温度突然变化，可能会对图像定位产生不利影响，因为这可能导致介质弯曲或收缩，并因冷凝而导致印刷机故障。为了避免这些问题，请控制温度梯度，使其不超过 10˚C (50˚F)/小时。
通风
确保印刷机安装位置的换气率至少为 3 次/小时，并有至少 120 m3（4,237.8 ft³） 的空间。
海拔限制
将印刷机安装在海拔低于 1,500 m（4921.3 ft） （851 hPa）的位置。
电源
电源规格
确保各模块的电源符合以下规格。
模块 | 电源 | 电源线/插头规格 | 电源线长度 |
PM（Print Module） | 由 FM1 提供 | - | - |
PIM（Paper Input Module） | 220-240 V, 15 A, 50 Hz/60 Hz | 极数：3 额定值：16 A，250 V | 2 m (6.6 ft) |
FM1（Fixation Module 1） | 三相五线 380-415 V，60 A，50 Hz/60 Hz | 035-6/ PCE CEE 插头 63A 5p 6h IP67 POWER TWIST 极数：5 (3P + N + PE) 额定值：63A、200/346 V-240/415 V | 3 m (9.9 ft) |
FM2（Fixation Module 2） | 三相五线 380-415 V，60 A，50 Hz/60 Hz | 035-6/ PCE CEE 插头 63A 5p 6h IP67 POWER TWIST 极数：5 (3P + N + PE) 额定值：63A、200/346 V-240/415 V | 3 m (9.9 ft) |
CM（Cooling Module） | 由 FM2 提供 | - | - |
TM（Turning Module） | 220-240 V，15 A，50 Hz/60 Hz | 极数：3 额定值：16 A, 250 V | 2 m (6.6 ft) |
STM（Stacking Module） | 220-240 V, 15 A, 50 Hz/60 Hz | 极数：3 额定值：16 A，250 V | 2 m (6.6 ft) |
最大功耗
以下列出了每个模块的最大能耗。
模块 | 最大功耗 |
PM（Print Module） | - |
PIM（Paper Input Module） | 1.2 kW 或以下 |
FM1（Fixation Module 1） | 15.4 kW 或以下 |
FM2（Fixation Module 2） | 14.6 kW 或以下 |
CM（Cooling Module） | - |
TM（Turning Module） | 0.95 kW 或以下 |
STM（Stacking Module） | 0.65 kW 或以下 |
