印刷机状态
可查看印刷机各个部位的介质和耗材状态。
注释
也可以使用主控制面板检查印刷机状态。有关主控制面板的显示以及状态设置的详细信息，请参阅PRISMAsync Print Server for iX1700操作指南。

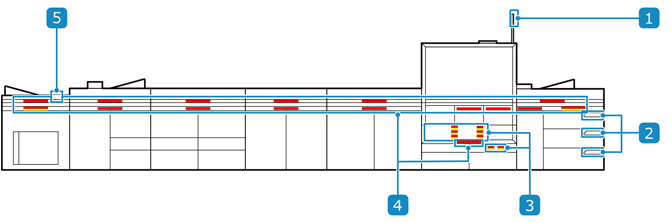

状态指示灯
您可以检查印刷机各部分是否发生耗材和介质相关错误，以及是否需要解决这些错误。
状态指示灯
警示灯指示印刷机操作状态以及是否需要清除卡纸和更换墨水盒或部件。有关详细信息，请查看
到
。
到。PIM 控制面板指示 PIM 状态和剩余介质量。PIM（Paper Input Module）
墨水 LED指示是否需要更换墨水/制冷液/保养液盒或处理废墨。耗材状态
导航 LED指示是否发生卡纸、纸盒中剩余介质量以及顶部纸盒中的剩余空间。介质状态
STM 控制面板指示堆叠介质的数量。STM（Stacking Module）
主控制面板当需要操作时，在控制面板和弹出窗口中显示消息和图标。
颜色
以下颜色用于指示各部件的状态。
颜色 | 状态 |
绿色 | 无需采取任何措施。 |
橙色 | 警告：由于介质、耗材、废墨容器容量或可堆叠介质容量不足，印刷机将很快停止。 |
红色 | 需要立即采取以下措施，因为印刷机无法继续打印。 装入介质。装入介质 取出已打印介质。从 STM 中取出打印好的介质 更换耗材。更换耗材 清空废墨容器。废墨/废制冷液的处理 从 PIM 和 TM 的纸盘中取出介质。 清除卡纸。卡纸时 |

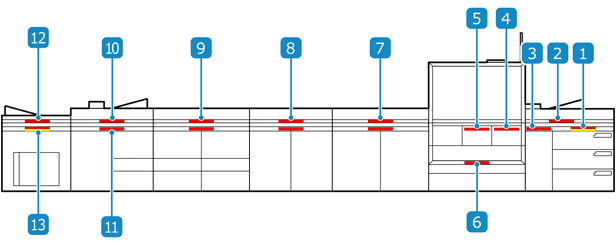

介质状态
您可以使用各个模块的导航 LED 检查发生卡纸的位置和印刷机状态（如托盘容量）。根据 LED 颜色在相应位置执行所需的措施。
需要采取措施的位置
主路径是在介质正面打印时使用的传输路径。次路径是在介质背面打印时使用的传输路径。
PIM 纸盒PIM 水平路径/PIM 纸屑盒PIM 垂直路径PM 传输路径（靠近注册单元）PM 传输路径（靠近打印带）PM 传输路径（次路径）
FM1 传输路径顶部：主路径
底部：次路径
FM2 传输路径顶部：主路径
底部：次路径
CM 传输路径顶部：主路径
底部：次路径
TM 传输路径（主路径）/TM 废屑托盘
TM 传输路径（次路径）
STM 传输路径/STM 顶部纸盒
STM 传输路径/STM 堆叠纸盒颜色
颜色 | 状态 |
橙色 | 需要采取措施，因为可能会发生错误。 如果是纸盒：介质不足，请装入介质。装入介质 对于 STM 堆叠纸盒：取出已打印介质，因为剩余空间不足。 |
红色 | 在发生以下任何错误时需要采取措施： 卡纸卡纸时 纸盒中无介质装入介质 对于 PIM/TM/STM 的纸盘：从已满的纸盘中取出印刷介质。 |
耗材状态
可通过 PM（Print Module）的墨水 LED/废墨 LED 查看墨水/制冷液/保养液和废墨容器的状态。根据 LED 颜色执行所需措施。
墨水 LED用以下颜色指示墨水/制冷液/保养液的状态。更换耗材
LED 颜色 | 状态 |
橙色 | 墨水/调节液/维护液不足，墨包需要更换。 如果警示灯同时亮起，则打印可能会停止。 |
红色 | 墨水/调节液/维护液已用完，墨包需要更换。 |
用以下颜色指示废墨容器的状态。废墨/废制冷液的处理
LED 颜色 | 状态 |
橙色 | 废墨容器中的空间不足，需要处理废墨。 如果警示灯同时亮起，则打印可能会停止。 |
红色 | 废墨容器已满。需要处理废墨。 |
剩余墨水状态指示灯
墨水从墨水盒供应至缓冲罐，缓冲罐中的墨水用于打印。即使墨水盒为空，打印也可以继续。但一旦缓冲罐中的墨水耗尽，打印将会停止。
墨水盒和缓冲罐中的墨水状态反映在状态指示灯中。您可以通过主控制面板和墨水 LED 检查其状态。主控制面板上的图标与墨水 LED 的颜色相同。
*也适用于制冷液。
示例：
“状态”插图左侧表示墨水盒，右侧表示缓冲罐。
状态 | 墨水 LED 颜色 | 主控制面板上的图标 | 说明 |
 | 红色 |  | 无墨水。墨水盒需要更换。 |
 | 橙色 |  | 墨水盒需要更换。 |
 | - |  | 墨水盒无需更换。 |
 | - |  | 墨水盒无需更换。 墨水正从墨水盒供应至缓冲罐。 |
*“主控制面板上的图标”中的示例适用于黄色墨水。
