설치 위치
설치 위치 선정/구조
직사광선
직사광선이 비치는 곳에 인쇄기를 설치하지 마십시오. 불가능한 경우라면 커튼이나 차광 시트로 인쇄기를 가려 주십시오. 커튼을 사용할 때는 커튼이 인쇄기의 환기 슬롯을 막거나 전원 코드 또는 전원 플러그를 덮지 않도록 하십시오.
조명
정상적인 작동 및 유지보수를 위해 최소 500룩스(바닥 위 750mm (29 1/2")) 조명이 있는 곳에 인쇄기를 설치하는 것이 좋습니다.
전송 경로
varioPRINT iX1700의 PM(Print Module) 치수는 1,380mm(54 3/8”)(W) x 1,125mm(44 1/4”)(D) x 1,945mm(76 5/8”)(H)입니다. 또한 PM 중량은 약 1,040kg(2,292.8lb)입니다. PM의 치수와 중량을 고려하여 인쇄기를 운반하기에 충분한 이동 공간과 필요한 바닥 강도가 충분한지 확인하십시오.
바닥 구조
바닥 구조
인쇄기가 설치될 바닥의 적재 용량은 최소 450kg/m2(92.2lb/ft2)여야 합니다. 이 용량에 미치지 못하는 경우라면 기둥이나 보 근처에 인쇄기를 설치할 것을 고려하십시오. 바닥이 적재 요구 사항을 충족하지 못하는 경우, 건물 계약자와 상의하여 하중 분산 바닥판을 사용하여 적절히 설치하십시오.
또한 인쇄기의 중량 하중은 수평 조절 발과 바퀴에 집중되어 바닥에 상당한 압력(최대 1,000kg/m2(204.8lb/ft2)에 해당)이 가해집니다. 바닥 강도가 충분하지 않은 경우 무게를 더 고르게 분산하려면 바닥판을 사용하는 것이 좋습니다. 카펫이 깔린 바닥이나 나무 바닥과 같이 부드러운 바닥에는 인쇄기를 설치하지 마십시오. (바닥판을 사용하는 경우라면 이러한 바닥에도 인쇄기를 설치할 수 있습니다. 바닥판 정보는 대리점에 문의하십시오.)
또한 인쇄기의 중량 하중은 수평 조절 발과 바퀴에 집중되어 바닥에 상당한 압력(최대 1,000kg/m2(204.8lb/ft2)에 해당)이 가해집니다. 바닥 강도가 충분하지 않은 경우 무게를 더 고르게 분산하려면 바닥판을 사용하는 것이 좋습니다. 카펫이 깔린 바닥이나 나무 바닥과 같이 부드러운 바닥에는 인쇄기를 설치하지 마십시오. (바닥판을 사용하는 경우라면 이러한 바닥에도 인쇄기를 설치할 수 있습니다. 바닥판 정보는 대리점에 문의하십시오.)
불안정한 바닥이나 플랫폼에는 인쇄기를 설치하지 마십시오.
바닥 특성 요구사항
varioPRINT iX1700 및 옵션 장비는 다음 요구 사항을 충족하는 바닥에 설치해야 합니다.
바닥 강성 | 바닥 처짐은 1,000kg/m2(204.8lb/ft2)의 하중이 가해질 때 4mm(0.16")를 초과해서는 안 됩니다. |
바닥 평탄도 | 임의의 직사각형 영역(1,400mm x 800mm(55 1/8" x 31 1/2"))의 평탄도는 4mm(0.16")를 초과해서는 안 됩니다. |
바닥 높이 차이 | 바닥에서 임의의 두 지점 간 높이 차이는 1,000mm(39 3/8") 떨어져 있을 때 3mm(0.12")를 초과해서는 안 됩니다. (바닥 처짐은 포함되지 않음) |
바닥 경사 | 바닥에서 임의의 두 지점 간 경사는 1,600mm(63") 떨어져 있을 때 3mm(0.12")를 초과해서는 안 됩니다. |
바닥 속성 계산
레이저 레벨을 사용하여 모든 모듈의 어저스터 지면 접점(모듈당 4개 지점)에 대한 상대 높이를 측정하십시오.
PM(Print Module)의 전면 좌측 조절 장치의 상대 높이를 기준점으로 사용하고, 다른 조절 장치 지면 접점의 상대 높이가 해당 기준점의 ±5mm(0.2”) 이내인지 확인하십시오.
설치 공간
필요한 설치 공간
유지보수 목적으로 다음 공간이 필요합니다.
인쇄기 후면과 벽 사이: 800 mm(31 1/2") 이상
바닥과 천장 사이: 2,645 mm(104 1/8") 이상
또한 각 모듈의 연결 지점에서 5 mm(0.2")의 간격이 필요하다는 점을 고려합니다.
* 아래에 제공된 표준 및 전체 구성의 치수에는 각 모듈 사이의 5mm(0.2”)의 간격이 포함되어 있습니다.
표준(최소) 구성
STM(Stacking Module) 한 대와 PIM(Paper Input Module) 한 대 포함

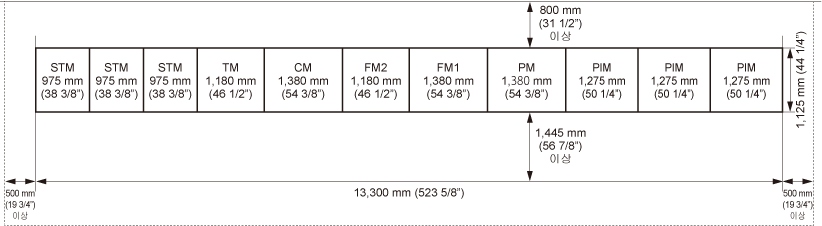

전체 구성
STM(Stacking Module) 세 대와 PIM(Paper Input Module) 세 대 포함
회전에 필요한 최소 공간
다음은 복도 모서리에서 각 모듈을 회전하는 데 필요한 최소 너비입니다.
모듈 | 운송 시 치수(W x D) | 필요한 최소 복도 너비* |
PM (Print Module) | 1,380 mm x 1,125 mm (54 3/8" x 44 1/4") | 2,280mm(89 3/4”) |
PIM (Paper Input Module) | 1,275 mm x 870 mm (50 1/4" x 34 1/4") | 2,044 mm (80 1/2") |
FM1 (Fixation Module 1) | 1,380mm x 870mm(54 3/8" x 34 1/4") | 2,131mm(83 7/8”) |
FM2 (Fixation Module 2) | 1,180mm x 870mm(46 1/2" x 34 1/4") | 1,966mm(77 3/8”) |
CM (Cooling Module) | 1,380mm x 870mm(54 3/8" x 34 1/4") | 2,131mm(83 7/8”) |
TM (Turning Module) | 1,180mm x 870mm(46 1/2" x 34 1/4") | 1,966mm(77 3/8”) |
STM (Stacking Module) | 975mm x 870mm(38 3/8” x 34 1/4”) | 1,807mm(71 1/8") |
* 회전 시 필요한 최소 너비는 모듈의 대각선 길이 + 약 500mm(19 3/4")입니다.
각 모듈의 크기 및 중량
모듈 | W x D x H | 중량 |
PM (Print Module) | 1,380 mm x 1,125 mm x 2,335 mm (54 3/8" x 44 1/4" x 92")*1 | 약 1,040kg (2,292.8lb)*2 |
PIM (Paper Input Module) | 1,275 mm x 1,065 mm x 1,260 mm (50 1/4" x 42" x 49 5/8")*3 | 약 620kg(1,366.9lb) |
FM1 (Fixation Module 1) | 1,380 mm x 1,065 mm x 1,260 mm (54 3/8" x 42" x 49 5/8") | 약 650kg (1,433 lb) |
FM2 (Fixation Module 2) | 1,180 mm x 1,065 mm x 1,250 mm (46 1/2" x 42" x 49 5/8") | 약 520kg(1,146.4lb) |
CM (Cooling Module) | 1,380mm x 870mm x 1,260mm(54 3/8” x 34 1/4” x 49 5/8”) | 약 460kg(1,014.1lb) |
TM (Turning Module) | 1,180 mm x 870 mm x 1,260 mm (46 1/2" x 34 1/4" x 49 5/8")*3 | 약 390kg (859.8 lb) |
STM (Stacking Module) | 975mm x 870mm x 1,150mm(38 3/8” x 34 1/4” x 45 1/4”) | 약 290kg (639.3 lb) |
*1 경고등을 포함한 높이. PM 상단 표면까지의 높이: 1,910 mm (75 1/4")
*2 잉크/컨디셔닝 액/유지보수 액 팩 포함
*3 배출 영역을 포함한 높이: 1,340 mm (52 3/4")
인쇄 환경
중요
인쇄기의 환기 슬롯이나 루버를 막으면 이미지 품질에 나쁜 영향을 미칠 수 있습니다. 환기 슬롯 또는 루버를 가리지 마십시오.
온도 및 습도 조건
수도꼭지, 온수기, 가습기, 에어컨, 히터 또는 스토브가 있는 곳과 같이 습하거나 건조한 장소에는 인쇄기를 설치하지 마십시오.
작동하는 중 허용되는 습도 범위는 30% ~ 60%(실내 온도 20˚C ~ 27˚C (68˚F ~ 80.6˚F))입니다.
이 사양을 충족하지 않는 장소에서 인쇄기를 사용할 경우 용지 이송 및 이미지 품질에 영향을 미칠 위험이 있습니다.
용지 보관을 위해 허용된 습도 범위는 30% ~ 60%입니다(실온 20˚C ~ 27˚C(68˚F ~ 80.6˚F)). 이 규격에 맞지 않는 장소에 용지를 보관하면 용지 이송 및 이미지 화질에 영향을 미칠 수 있습니다.
온도 변화
겨울철에 에어컨을 사용하거나 급격한 온도 변화가 있으면 용지가 휘거나 수축하여 인쇄기의 오작동을 유발하여 이미지 위치 조정에 영향을 미칠 수 있습니다. 이러한 문제를 방지하려면 온도 변화가 10˚C(50˚F)/H를 초과하지 않도록 조절하십시오.
환기
인쇄기가 설치될 장소에는 시간당 최소 3회 이상의 환기와 최소 120m3(4,237.8ft³)의 공간이 확보되어야 합니다.
고도 제한
인쇄기는 1,500m(4,921.3ft)(851hPa) 미만의 고도에 설치하십시오.
전원 공급 장치
전원 공급 사양
각 모듈의 전원 공급 장치가 다음 사양을 충족하는지 확인하십시오.
모듈 | 전원 공급 | 전원 공급 코드/플러그 사양 | 전원 코드의 길이 |
PM (Print Module) | FM1에서 공급됨 | - | - |
PIM (Paper Input Module) | 220-240V, 13A, 50Hz/60Hz | 극 수: 3 정격: 16A, 250V | 2m(6.6ft) |
FM1 (Fixation Module 1) | 3상 5선 380-415V, 60A, 50Hz/60Hz | 035-6/ PCE CEE-플러그 63A 5p 6h IP67 POWER TWIST 극 수: 5(3P + N + PE) 정격: 63A, 200/346V-240/415V | 3m(9.9ft) |
FM2 (Fixation Module 2) | 3상 5선 380-415V, 60A, 50Hz/60Hz | 035-6/ PCE CEE-플러그 63A 5p 6h IP67 POWER TWIST 극 수: 5(3P + N + PE) 정격: 63A, 200/346V-240/415V | 3m(9.9ft) |
CM (Cooling Module) | FM2에서 공급됨 | - | - |
TM (Turning Module) | 220-240V, 13A, 50Hz/60Hz | 극 수: 3 정격: 16A, 250V | 2m(6.6ft) |
STM (Stacking Module) | 220-240V, 13A, 50Hz/60Hz | 극 수: 3 정격: 16A, 250V | 2m(6.6ft) |
최대 전력 소비
각 모듈의 최대 전력 소비는 다음과 같습니다.
모듈 | 최대 전력 소비 |
PM (Print Module) | - |
PIM (Paper Input Module) | 1.2kW 이하 |
FM1 (Fixation Module 1) | 15.4kW 이하 |
FM2 (Fixation Module 2) | 14.6kW 이하 |
CM (Cooling Module) | - |
TM (Turning Module) | 0.95kW 이하 |
STM (Stacking Module) | 0.65kW 이하 |
