인쇄기 상태

인쇄기의 여러 부분에서 용지 및 소모품 상태를 확인할 수 있습니다.
상태 표시등
용지 상태
소모품 상태
참고
메인 조작 패널을 사용하여 인쇄기 상태를 확인할 수도 있습니다. 메인 조작 패널 디스플레이 및 상태 관련 설정에 대한 자세한 내용은 PRISMAsync Print Server for iX1700 작동 가이드를 참조하십시오.

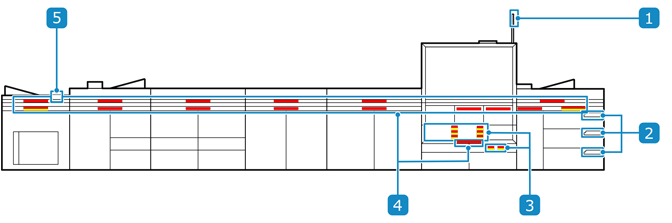

상태 표시등

인쇄기의 여러 부분에서 용지 및 소모품에 관한 오류 발생 여부와 오류 해결 필요성을 확인할 수 있습니다.
상태 표시등
주의 램프
인쇄기 작동 상태와 용지 걸림 및 잉크 팩 또는 부품 교체 필요성을 나타냅니다. 자세한 내용은 ~ 에서 확인하십시오.
PIM 조작 패널
PIM 상태와 용지 잔량을 나타냅니다. PIM (Paper Input Module)
잉크 LED
잉크/컨디셔닝 액/유지보수 액 팩 교체 또는 폐잉크 폐기 필요성을 나타냅니다. 소모품 상태
탐색 LED
용지 걸림 발생 여부, 용지함에 남아 있는 용지 잔량, 최상단 트레이에 남아 있는 공간을 나타냅니다. 용지 상태
STM 조작 패널
적재된 용지 양을 나타냅니다. STM (Stacking Module)
메인 조작 패널
조치가 필요할 때 대시보드 및 팝업에 메시지와 아이콘을 표시합니다.
색상
다음 색상을 사용하여 각 부품의 상태를 나타냅니다.
색상
상태
녹색
조치가 필요하지 않습니다.
오렌지색
용지, 소모품, 폐잉크통 용량 또는 적재 가능한 용지 부족으로 인쇄기가 곧 중단된다는 사실을 경고합니다.
빨간색
인쇄기에서 계속 인쇄할 수 없으므로 다음 조치를 즉시 수행해야 합니다.
용지를 적재합니다. 용지 적재
인쇄된 용지를 제거합니다. STM에서 인쇄된 용지 제거
소모품을 교체합니다. 소모품 교체
폐잉크통를 비웁니다. 폐잉크/폐컨디셔닝 액 폐기
PIM 및 TM의 트레이에서 용지를 제거합니다.
용지 걸림을 해결합니다. 용지 걸림이 발생하는 경우

용지 상태

각 모듈의 탐색 LED를 통해 용지 걸림 발생 위치와 트레이 용량 등 인쇄기 상태를 확인할 수 있습니다. LED 색상에 따라 해당 위치에서 필요한 조치를 수행하십시오.

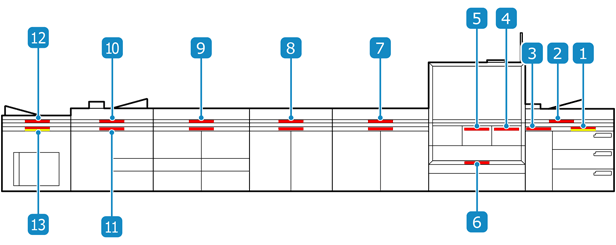

조치가 필요한 위치
기본 경로는 용지 전면에 인쇄할 때 사용되는 이송 경로입니다. 보조 경로는 용지 후면에 인쇄할 때 사용되는 이송 경로입니다.
PIM 용지함
PIM 수평 경로/PIM 폐기물 트레이
PIM 수직 경로
PM 전송 경로(등록 장치 근처)
PM 전송 경로(인쇄 벨트 근처)
PM 전송 경로(보조 경로)
FM1 전송 경로
상단: 기본 경로
하단: 보조 경로
FM2 전송 경로
상단: 기본 경로
하단: 보조 경로
CM 전송 경로
상단: 기본 경로
하단: 보조 경로
TM 전송 경로(기본 경로)/TM 폐기물 트레이
TM 전송 경로(보조 경로)
STM 전송 경로/STM 최상단 트레이
STM 전송 경로/STM 스택 트레이
색상
색상
상태
오렌지색
오류가 발생할 수 있으므로 조치가 필요합니다.
용지함: 용지가 부족하므로 적재하십시오. 용지 적재
STM 스택 트레이: 여유 공간이 부족하므로 인쇄된 용지를 제거하십시오.
빨간색
다음 오류 중 하나가 발생했을 때 조치가 필요합니다.
용지 걸림 용지 걸림이 발생하는 경우
용지함에 용지가 없음 용지 적재
PIM/TM/STM 트레이: 가득 찬 트레이에서 인쇄된 용지를 제거하십시오.

소모품 상태

PM(Print Module)의 잉크 LED/폐잉크 LED를 사용하여 잉크/컨디셔닝액/액체 유지보수 및 폐잉크통의 상태를 확인할 수 있습니다. LED 색상에 따라 필요한 조치를 수행하십시오.
잉크 LED
다음 색상으로 잉크/컨디셔닝액/액체 유지보수의 상태를 나타냅니다. 소모품 교체
LED 색상
상태
오렌지색
잉크/컨디셔닝액/유지보수액이 부족하여 팩을 교체해야 합니다.
주의 램프도 켜져 있으면 인쇄가 중지될 수 있습니다.
빨간색
잉크/컨디셔닝액/유지보수액이 없으므로 팩을 교체해야 합니다.
폐잉크 LED
다음 색상으로 폐잉크통의 상태를 나타냅니다. 폐잉크/폐컨디셔닝 액 폐기
LED 색상
상태
오렌지색
폐잉크통의 공간이 부족하므로 폐잉크를 처리해야 합니다.
주의 램프도 켜져 있으면 인쇄가 중지될 수 있습니다.
빨간색
폐잉크통이 가득 찼습니다. 폐잉크를 처리해야 합니다.

잔여 잉크 상태 표시등

잉크 팩에서 버퍼 탱크로 잉크가 공급되며, 버퍼 탱크의 잉크는 인쇄에 사용됩니다. 잉크 팩이 비어 있어도 인쇄를 계속할 수 있습니다. 버퍼 탱크의 잉크가 소진되면 인쇄가 중지됩니다.
잉크 팩과 버퍼 탱크의 잉크 상태는 상태 표시등에 반영됩니다. 메인 조작 패널과 잉크 LED로 상태를 확인할 수 있습니다. 메인 조작 패널의 아이콘은 잉크 LED와 같은 색상을 사용합니다.
*컨디셔닝 액에도 동일하게 적용됩니다.
예:
“상태” 섹션 그림의 왼쪽은 잉크 팩을, 오른쪽은 버퍼 탱크를 나타냅니다.
상태
잉크 LED 색상
메인 조작 패널의 아이콘
설명
빨간색
잉크가 없습니다. 잉크 팩을 교체해야 합니다.
오렌지색
잉크 팩을 교체해야 합니다.
-
잉크 팩을 교체할 필요가 없습니다.
-
잉크 팩을 교체할 필요가 없습니다.
잉크 팩에서 버퍼 탱크로 잉크가 공급되고 있습니다.
*“메인 조작 패널의 아이콘”에 있는 예시는 노란색 잉크에 대한 내용입니다.
EFRJ-00E
