인쇄 프로세스
이 섹션에서는 용지 이송 및 인쇄 프로세스의 위치에 대해 설명합니다.
인쇄 프로세스 위치
PM으로 인쇄한 후, 다양한 모듈로 건조, 정착, 냉각 프로세스가 수행됩니다.
PM (Print Module)용지에 인쇄합니다.
인쇄 벨트가 용지를 이송하여 프린트 헤드 아래에 놓습니다. 프린트 헤드는 열 방식으로 잉크를 배출합니다.
*열 방식: 히터로 가열해 잉크에 거품을 발생시켜 잉크를 배출하는 방식
인쇄 헤드가 주기적으로 청소됩니다. 자동 프린트 헤드 유지 관리
FM1 (Fixation Module 1)흡입력으로 용지를 벨트에 부착한 다음, 열이 가해진 벨트와 공기 분사로 잉크를 건조합니다.
FM2 (Fixation Module 2)용지를 히터로 가열하면서 상단 벨트 및 하단 벨트 사이에 용지를 이송합니다.
CM (Cooling Module)외부 공기를 불어 용지를 냉각합니다.

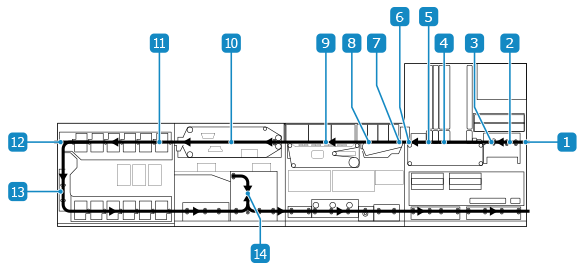

인쇄 프로세스에서 용지 이송
PIM(Paper Input Module)에서 이송된 용지가 PM(Print Module)으로 들어갑니다.
등록 장치가 용지 위치를 수정합니다.
용지 변형 감지 장치가 말리거나 구부러진 용지를 감지합니다. 이러한 용지는 인쇄되지 않은 상태로 배출됩니다.
용지가 프린트 헤드 아래를 통과하면 노즐에서 잉크가 배출됩니다.
공기가 분사되어 용지에 부착되지 않은 미세 잉크 입자를 포함하는 미스트가 인라인 스캐너 유닛으로 유입되는 것을 방지합니다.
인라인 스캐너 유닛으로 이미지와 용지를 스캔합니다. 그런 다음 스캔된 이미지와 용지 위치와 같은 정보에 따라 이미지 품질이 조정됩니다.
용지 변형을 방지하기 위해 위에서 공기가 분사됩니다.
인쇄 벨트에서 이송된 용지는 디커플링 벨트에 의해 기본 고정 벨트로 전송됩니다.
흡입력으로 용지를 기본 고정 벨트에 부착한 다음, 열이 가해진 기본 고정 벨트와 공기 분사로 잉크를 건조합니다.
히터가 용지를 가열하는 동안 상단 고정 벨트와 하단 고정 벨트 사이에 있는 용지가 이송됩니다.
외부 공기를 불어 용지를 냉각합니다.
용지가 TM(Turning Module)으로 이송됩니다.
용지를 양면 인쇄할 때 용지는 이송 경로를 통과합니다. 용지를 이송하는 동안 용지가 냉각됩니다.
용지를 양면 인쇄할 때 용지가 여기에서 반전됩니다.
