フィニッシャーに用紙がつまった（オプション）
フィニッシャーにつまった用紙を取り除きます。操作パネルの画面の表示に従って、紙づまり位置を確認して紙を取り除きます。
用紙が破れたときは、切れ端が残らないように取り除きます。
用紙が取り除けない場合は無理に引き抜こうとせずに、画面を確認して、別の場所につまった用紙を取り除きます。
用紙が破れたときは、切れ端が残らないように取り除きます。
用紙が取り除けない場合は無理に引き抜こうとせずに、画面を確認して、別の場所につまった用紙を取り除きます。
ステイプルフィニッシャーに用紙がつまった
ここでは、ステイプルフィニッシャーの紙づまりの対処方法を説明します。操作パネルの画面の表示に従って、紙づまり位置を確認して紙を取り除きます。
必要な準備
トレイ上に用紙がセットされている場合は、用紙を取り除きます。
開いているカバーやカセットがあれば、閉めます。
1
バッファーパスユニットのカバーを開ける
2
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3
バッファーパスユニットのカバーを閉める
4
ステイプルフィニッシャーの前カバーを開ける
5
ステイプルフィニッシャー内に用紙がつまっているか確認する
1

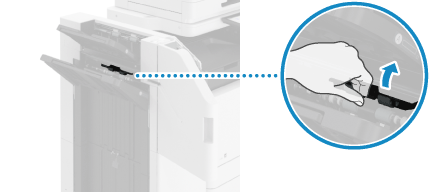

メイントレイの排紙トレイガイドを上げる
2

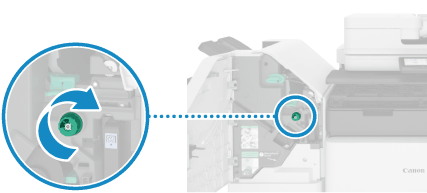

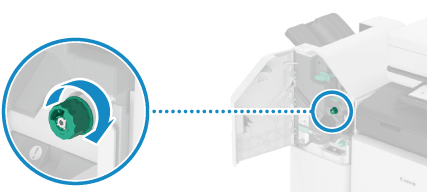

緑色のノブを回す
3

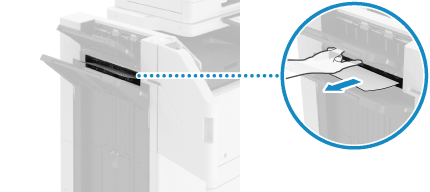

用紙が排出された場合は、矢印の方向にゆっくり引き抜く
6
搬送部に用紙がつまっているか確認する
1
エスケープ搬送ガイドを開ける
2
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3

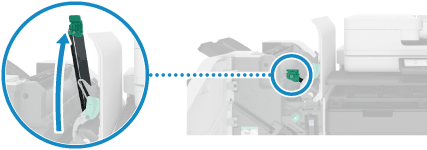

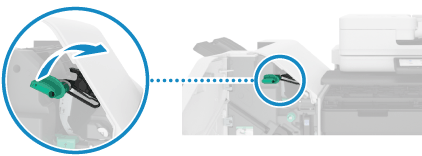

第1フラッパーを上げる
4
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
5
第1フラッパーを下げる
6
エスケープ搬送ガイドを閉める
7
ステイプルフィニッシャーの前カバーを閉める
紙づまりが解消されると、紙づまりの画面が消えて、プリントが自動的に再開されます。
別の場所の紙づまり処理画面が表示されている場合は、画面の指示に従って紙づまりの処理を続けます。
別の場所の紙づまり処理画面が表示されている場合は、画面の指示に従って紙づまりの処理を続けます。
ペーパーフォールディング中綴じフィニッシャーに用紙がつまった
ここでは、ペーパーフォールディング中綴じフィニッシャーの紙づまりの対処方法を説明します。操作パネルの画面の表示に従って、紙づまり位置を確認して紙を取り除きます。
必要な準備
トレイ上に用紙がセットされている場合は、用紙を取り除きます。
製本トレイに用紙が排紙されている場合は、すべて取り除きます。
開いているカバーやカセットがあれば、閉めます。
1
バッファーパスユニットのカバーを開ける
2
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3
バッファーパスユニットのカバーを閉める
4
ペーパーフォールディング中綴じフィニッシャーの前カバーを開ける
5
ペーパーフォールディング中綴じフィニッシャー内に用紙がつまっているか確認する
1
トレイBの排紙トレイガイドを上げる
2

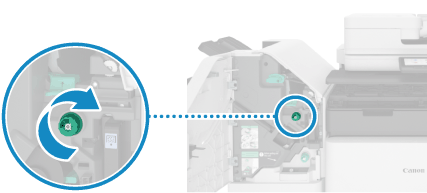

緑色のノブを回す
3
用紙が排出された場合は、矢印の方向にゆっくり引き抜く
6
搬送部に用紙がつまっているか確認する
1
エスケープ搬送ガイドを開ける
2
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3
第1フラッパーを上に上げる
4
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
5
第1フラッパーを下げる
6
エスケープ搬送ガイドを閉める
7
製本トレイの排紙口に用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
8
緑色のノブを 10 回以上回す
ノブを十分に回さないと、中とじユニットを引き出すときに、つまっている用紙が破れることがあります。
9

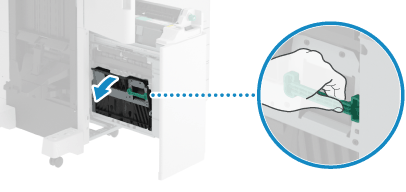

中とじユニットを引き出す
10
透明ガイドに用紙がつまっているか確認する
1

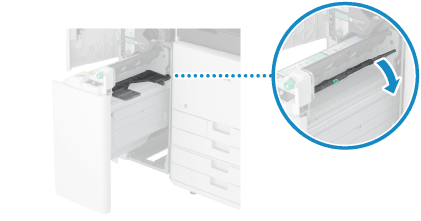

透明ガイドを開ける
2
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3
透明ガイドを閉める
11
左ガイドに用紙がつまっているか確認する
1
左ガイドを開ける
2
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3
左ガイドを閉める
12
中とじユニットをゆっくりと本機に押し込む
13
ペーパーフォールディング中綴じフィニッシャーの前カバーを閉める
紙づまりが解消されると、紙づまりの画面が消えて、プリントが自動的に再開されます。
別の場所の紙づまり処理画面が表示されている場合は、画面の指示に従って紙づまりの処理を続けます。
別の場所の紙づまり処理画面が表示されている場合は、画面の指示に従って紙づまりの処理を続けます。
インナーフィニッシャーに用紙がつまった
ここでは、インナーフィニッシャーの紙づまりの対処方法を説明します。操作パネルの画面の表示に従って、紙づまり位置を確認して紙を取り除きます。
必要な準備
トレイ上に用紙がセットされている場合は、用紙を取り除きます。
開いているカバーやカセットがあれば、閉めます。
1

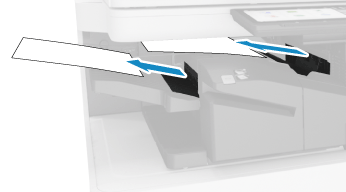

インナーフィニッシャーの排紙トレイに用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
2
インナーフィニッシャーの左カバーを開ける
3

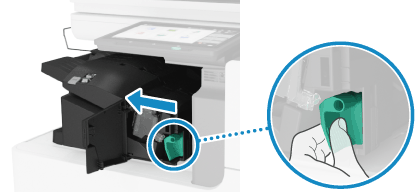

緑色のレバーを持って、インナーフィニッシャーを左にスライドさせる
4
インナーフィニッシャー内に用紙がつまっているか確認する
1

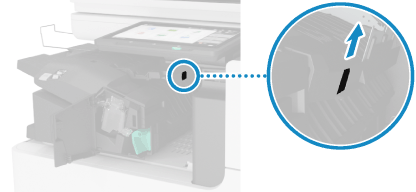

緑色のガイドを上に上げる
2

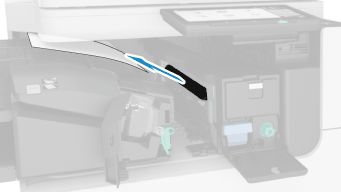

用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
3
緑色のガイドを下げる
パンチャーユニットを装着している場合
パンチャーユニット内に用紙がつまっているか確認します。
1
パンチャーユニットの前カバーを開ける
2
緑色のノブを回す
3
用紙が排出された場合は、矢印の方向にゆっくり引き抜く
4
パンチャーユニットの前カバーを閉める
5
インナーフィニッシャーを右にスライドさせて押し込む
インナーフィニッシャーを押し込むときは、すき間に指をはさまないようにします。
6
インナーフィニッシャーの左カバーを閉める
紙づまりが解消されると、紙づまりの画面が消えて、プリントが自動的に再開されます。
別の場所の紙づまり処理画面が表示されている場合は、画面の指示に従って紙づまりの処理を続けます。
別の場所の紙づまり処理画面が表示されている場合は、画面の指示に従って紙づまりの処理を続けます。
