Posizionamento degli originali
Posizionare documenti, foto e altri materiali stampati ("originali") da acquisire, inviare via fax o copiare sul vetro di lettura o nell’alimentatore.
Scegliere se utilizzare il vetro di lettura o l’alimentatore a seconda del tipo di documento e dell’utilizzo.
Scegliere se utilizzare il vetro di lettura o l’alimentatore a seconda del tipo di documento e dell’utilizzo.
Vetro di lettura
Consente d scansionare gli originali in una posizione fissa. È necessario posizionare gli originali uno alla volta, ma garantisce una scansione ad alta precisione.
È anche possibile posizionare i seguenti originali sul vetro di lettura:
È anche possibile posizionare i seguenti originali sul vetro di lettura:
Libri, carta spessa, carta sottile e altri originali che non possono essere posizionati nell’alimentatore
Carta per tracciatura, lucidi e altri originali trasparenti
Alimentatore
È possibile posizionare più fogli nell'alimentatore. Gli originali posizionati vengono alimentati e scansionati automaticamente un foglio alla volta.
È possibile acquisire entrambi i lati degli originali contemporaneamente.
È possibile acquisire entrambi i lati degli originali contemporaneamente.
A prescindere dal fatto che si utilizzi il vetro di lettura o l'alimentatore, quando si copia su carta con logo o si usa la funzione di pinzatura o foratura, occorre prestare attenzione all'orientamento dell'originale.
IMPORTANTE
Posizionare originali asciutti
Prima di posizionare gli originali, assicurarsi che eventuali tracce di inchiostro, correttore o colla presenti su di essi si siano asciugate completamente.
Posizionamento degli originali sul vetro di lettura
Per il formato degli originali che è possibile posizionare sul vetro di lettura, vedere le specifiche di base della macchina. Specifiche di base
1
Aprire l’alimentatore.
Aprire completamente l'alimentatore. Se l'originale viene posizionato con l'alimentatore non del tutto aperto, il formato potrebbe non essere riconosciuto correttamente.
2

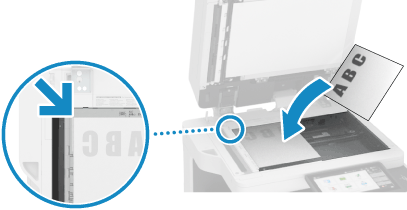

Posizionare il lato dell'originale da scansionare rivolto verso il basso sul vetro di lettura, allineando l'angolo dell'originale con l'angolo superiore sinistro del vetro di lettura.
Quando si esegue la scansione di originali trasparenti
Quando si esegue la scansione di carta per tracciatura, lucidi e altri originali trasparenti, posizionare un foglio di carta bianca comune sopra.
Quando si esegue la scansione di entrambi i lati di un originale
Posizionare l'originale in modo tale che la parte superiore e la parte inferiore siano posizionate correttamente dal proprio punto di vista.
Quando si esegue la scansione di originali che si aprono
Per eseguire la scansione di un originale che si apre, come un libro o una rivista, posizionarlo in modo tale che il bordo superiore del documento sia allineato con il bordo superiore e l'angolo superiore sinistro del vetro di lettura.
3
Chiudere delicatamente l’alimentatore.
Non spingere con forza l'alimentatore per chiuderlo quando si posiziona un libro, una rivista o altri originali spessi.
4
Al termine della scansione dell’originale, rimuovere l’originale dal vetro di lettura.
NOTA
I contrassegni del formato dell'originale lungo i bordi del vetro di lettura indicano anche i formati che la macchina non riconosce automaticamente.
Inserimento degli originali nell'alimentatore
È possibile posizionare più originali di formati diversi.
Per il formato e il tipo di originali che è possibile posizionare nell’alimentatore, fare riferimento alle specifiche dell'alimentatore. Specifiche dell'alimentatore fronte-retro un passaggio
Per il formato e il tipo di originali che è possibile posizionare nell’alimentatore, fare riferimento alle specifiche dell'alimentatore. Specifiche dell'alimentatore fronte-retro un passaggio
IMPORTANTE
Per evitare inceppamenti della carta all’interno dell’alimentatore, non posizionare i seguenti originali:
Carta sgualcita, piegata, increspata o strappata
Carta carbone, carta patinata, carta traslucida sottile o lucidi
Carta pinzata/con clip o carta con post-it
Carta stampata da stampanti termiche
Carta con fori
1
Estendere le guide scorrevoli verso l’esterno affinché la loro apertura risulti leggermente più ampia della larghezza dell’originale.
2

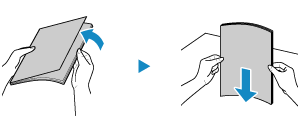

Smazzare gli originali e allineare i bordi.
Suddividere la carta in piccole risme e allineare i bordi battendo alcune volte la carta su una superficie piana.
3

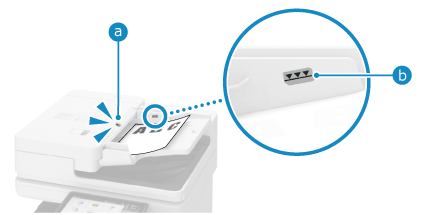

Posizionare i lati degli originali da scansionare rivolti verso l'alto nell'alimentatore.
Quando l'originale è posizionato correttamente, l'indicatore di presenza degli originali (
) si illumina.
) si illumina.Inserire la carta in modo che il bordo dell'originale sia a contatto con l'alimentatore.
Assicurarsi che gli originali posizionati non superino la linea di carico limite (
). Se la superano, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
). Se la superano, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.Quando si posiziona un originale con formato largo
Estrarre l'estensione del vassoio di alimentazione degli originali e l'estensione del vassoio di consegna degli originali prima di posizionare l'originale per evitare che i documenti cadano o pendano dal vassoio.
Quando si posiziona un originale di carta sottile
Gli originali di carta sottile potrebbero essere difficili da posizionare oppure si potrebbero sgualcire se usati in un ambiente caratterizzato da temperature e livelli di umidità elevati.
Se gli originali di carta sottile sono difficili da posizionare nell'alimentatore, incurvarli leggermente e non inserirli troppo in profondità. Se l'originale viene inserito troppo, non sarà alimentato correttamente e la carta potrebbe incepparsi.
Per gli originali di carta sottile in formato A3 o A4R, sollevare la guida per evitare che si formino grinze.
È possibile procedere allo stesso modo anche per carta in formato 11" x 17" e LTRR.
Quando si scansiona un originale fronte-retro
Posizionare l'originale in modo tale che la parte superiore e la parte inferiore siano posizionate correttamente dal proprio punto di vista.

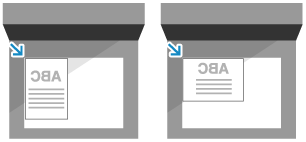

Quando si posizionano più originali di formati diversi
Se gli originali hanno la stessa altezza, allinearli in base all'altezza.
Se gli originali hanno altezze diverse, posizionarli allineando l'angolo superiore sinistro rispetto al proprio punto di vista.
Precauzioni da prendere quando si posizionano originali di formati diversi
Le combinazioni di formati di originali che possono essere posizionati insieme sono limitate. Specifiche dell'alimentatore fronte-retro un passaggio
Usare una combinazione di formati di originali non appropriata può portare al danneggiamento degli originali o a un inceppamento della carta.
Usare una combinazione di formati di originali non appropriata può portare al danneggiamento degli originali o a un inceppamento della carta.
Non usare insieme originali di spessori diversi o con una qualità della carta diversa. Ciò può portare a un inceppamento della carta.
Se si posizionano originali con altezze diverse nell'alimentatore, gli originali più corti non saranno bloccati dalle guide di scorrimento e potrebbero essere scansionati inclinati.
Quando si posiziona un originale lungo (originale con larghezza orizzontale fino a 990 mm (39"))
Sostenere l'originale con la mano in fase di scansione e di uscita.
4
Allineare le guide scorrevoli ai bordi degli originali.
Guide scorrevoli allineate e troppo larghe o troppo strette possono provocare inceppamenti o un'errata alimentazione dei fogli.
5
Al termine della scansione, rimuovere gli originali espulsi dal vassoio di consegna.
Non aggiungere o rimuovere originali durante la scansione.
Se gli originali espulsi vengono lasciati nel vassoio di consegna, potrebbe verificarsi un inceppamento della carta.
Se un originale rimane nel vassoio di consegna, l'indicatore di presenza degli originali () lampeggia mentre un altro originale viene posizionato nell'alimentatore.
) lampeggia mentre un altro originale viene posizionato nell'alimentatore.
