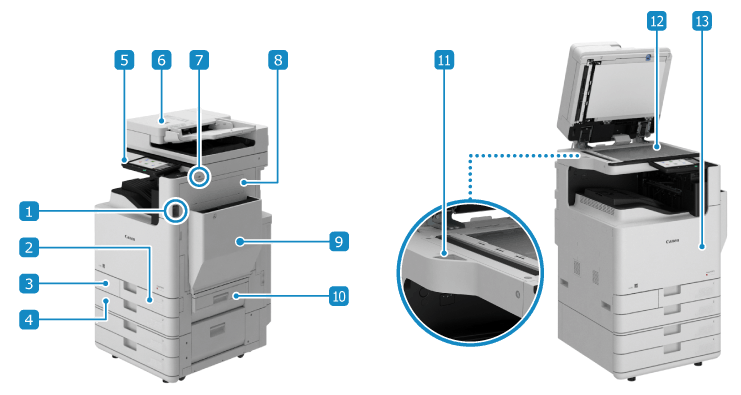

Lato anteriore
Interruttore di alimentazioneAccendere e spegnere la macchina. Accensione e spegnimento della macchina
Cassetto 1Caricare la carta usata di frequente. Cassetto della carta
Coperchio del contenitore del toner di scartoAprirlo per sostituire il contenitore del toner di scarto.
Cassetto 2Caricare la carta usata di frequente. È anche possibile caricare carta di un formato non caricabile nel cassetto 1. Cassetto della carta
Pannello di controlloUtilizzare il display del pannello touch per svolgere operazioni sulla macchina e verificarne lo stato. Pannello di controllo
AlimentatoreÈ possibile posizionare più fogli di originali nell'alimentatore. Gli originali posizionati vengono alimentati e scansionati automaticamente un foglio alla volta. Alimentatore fronte-retro un passaggio
Porta USB (per dispositivi USB) (lato anteriore destro)È possibile connettere un dispositivo di memoria USB o una tastiera USB disponibili in commercio.
* Supporta USB 2.0.
Pannello destro dell'unità principaleQuando si verifica un inceppamento della carta all’interno della macchina, aprire il pannello.
Vassoio multiusoPer utilizzare temporaneamente carta non caricata nel cassetto della carta, caricare la carta nel vassoio multiuso. Vassoio multiuso
Pannello destro del cassettoAprirlo quando si verifica un inceppamento della carta.
Custodia dei panni per la pulizia del vetro di letturaDa usare per conservare il panno di pulizia del vetro.
Vetro di letturaPosizionare sul vetro di lettura libri, carta spessa, carta sottile e altri originali che non possono essere posizionati nell'alimentatore. Gli originali posizionati vengono scansionati in uno stato fisso. Posizionamento degli originali
Pannello anteriore dell'unità principaleAprire per sostituire la cartuccia del toner e il gruppo tamburo e per pulire la testina di stampa a LED.
IMPORTANTE
Se si collega un dispositivo che supera la capacità di alimentazione indicata di seguito fornita dalla macchina alla porta USB (per i dispositivi USB), la macchina potrebbe danneggiarsi.
Lato anteriore destro: 5 V 500 mA
Lato posteriore destro: 5 V 900 mA
Non spingere con forza l'alimentatore per chiuderlo quando si posiziona un libro, una rivista o altri originali spessi sul vetro di lettura.
NOTA
Per ulteriori informazioni sulla configurazione della macchina quando sono installate le opzioni e sui nomi delle unità opzionali, fare riferimento a quanto segue.
Per garantire un uso efficiente della macchina, pulire regolarmente la superficie della macchina e il vetro di lettura.
Pulire l’alimentatore se si verificano i seguenti problemi durante l’utilizzo dell’alimentatore: Pulizia dell’alimentatore
Gli originali si sporcano
Gli originai si inceppano di frequente
Le stampe risultano macchiate a seguito della scansione, della copia o dell’invio di fax
Il formato dell'originale non viene rilevato correttamente
