Inceppamenti della carta nel finisher (opzionale)
Rimuovere la carta inceppata all'interno del finisher. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Inceppamento della carta nel finisher di pinzatura
Questa sezione descrive come eliminare gli inceppamenti della carta nel finisher di pinzatura. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Preparazioni richieste
Rimuovere tutta la carta caricata nel vassoio.
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il coperchio del buffer pass unit.
2

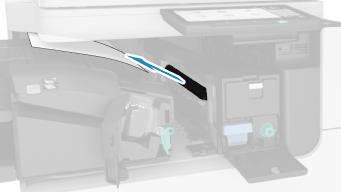

Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere il coperchio del buffer pass unit.
4
Aprire il pannello anteriore del finisher di pinzatura.
5
Verificare la presenza di carta inceppata all'interno del finisher di pinzatura.
1

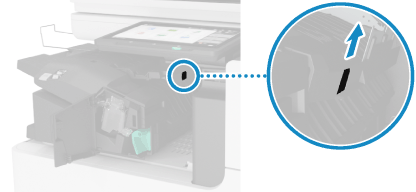

Sollevare la guida del vassoio di uscita del vassoio principale.
2

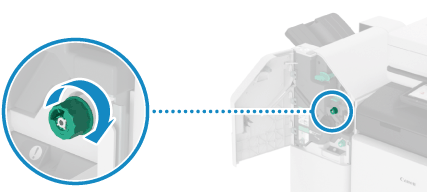

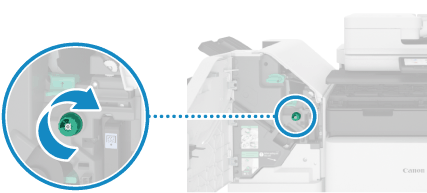

Ruotare la manopola verde.
3
Se la carta è stata espulsa, estrarla delicatamente nella direzione della freccia.
6
Verificare la presenza di carta inceppata nell'area di consegna.
1

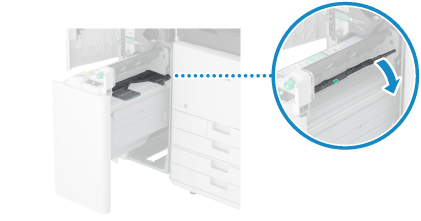

Aprire la guida di uscita/consegna.
2

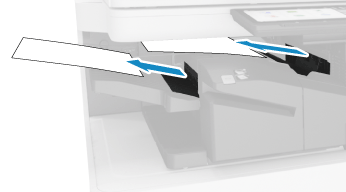

Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3

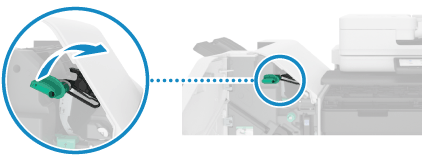

Sollevare la guida a pressione principale.
4
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
5
Abbassare la guida a pressione principale.
6
Chiudere la guida di uscita/consegna.
7
Chiudere il pannello anteriore del finisher di pinzatura.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
Inceppamento della carta nel finisher di piegatura carta/opuscoli
Questa sezione descrive come eliminare gli inceppamenti della carta nel finisher di piegatura carta/opuscoli. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Preparazioni richieste
Rimuovere tutta la carta caricata nel vassoio.
Rimuovere tutta la carta in uscita nel vassoio opuscoli.
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il coperchio del buffer pass unit.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere il coperchio del buffer pass unit.
4
Aprire il pannello anteriore del finisher di piegatura carta/opuscoli.
5
Verificare se la carta è inceppata all'interno del finisher di piegatura carta/opuscoli.
1

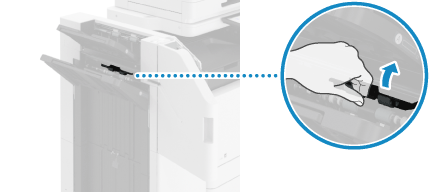

Sollevare la guida del vassoio di uscita del vassoio B.
2
Ruotare la manopola verde.
3
Se la carta è stata espulsa, estrarla delicatamente nella direzione della freccia.
6
Verificare la presenza di carta inceppata nell'area di consegna.
1
Aprire la guida di uscita/consegna.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3

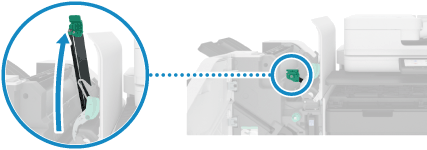

Sollevare la guida a pressione principale.
4
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
5
Abbassare la guida a pressione principale.
6
Chiudere la guida di uscita/consegna.
7

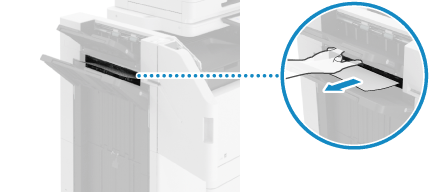

Se la carta è inceppata nell'area di uscita del vassoio opuscoli, estrarla delicatamente nella direzione della freccia.
8
Ruotare la manopola verde almeno 10 volte.
Se non si gira la manopola un numero sufficiente di volte, la carta inceppata potrebbe strapparsi quando si estrae l'unità di pinzatura a sella.
9

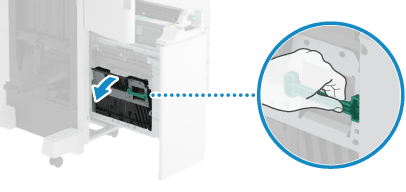

Estrarre l'unità di pinzatura a sella.
10
Verificare la presenza di carta inceppata nella guida trasparente.
1
Aprire la guida trasparente.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida trasparente.
11
Verificare la presenza di carta inceppata nella guida sinistra.
1
Aprire la guida sinistra.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida sinistra.
12
Spingere delicatamente l'unità di pinzatura a sella nella macchina.
13
Chiudere il pannello anteriore del finisher di piegatura carta/opuscoli.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
Inceppamento della carta nel finisher interno
Questa sezione descrive come eliminare gli inceppamenti della carta nel finisher interno. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Preparazioni richieste
Rimuovere tutta la carta caricata nel vassoio.
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Se la carta è inceppata nel vassoio di uscita del finisher interno, estrarla delicatamente nella direzione della freccia.
2
Aprire il pannello sinistro del finisher interno.
3

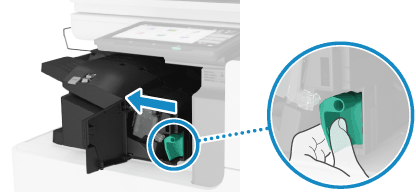

Tenere la leva verde e far scorrere il finisher interno verso sinistra.
4
Verificare la presenza di carta inceppata all'interno del finisher interno.
1
Sollevare la guida verde.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Abbassare la guida verde.
Quando è installata l'unità perforatrice
Verificare la presenza di carta inceppata all'interno dell'unità perforatrice.
1
Aprire il pannello anteriore dell'unità di foratura.
2
Ruotare la manopola verde.
3
Se la carta è stata espulsa, estrarla delicatamente nella direzione della freccia.
4
Chiudere il pannello anteriore dell'unità di foratura.
5
Far scorrere il finisher interno verso destra e spingere verso l'interno.
Fare attenzione a non intrappolare le dita negli spazi vuoti quando si inserisce il finisher interno.
6
Chiudere lo sportello sinistro del finisher interno.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
