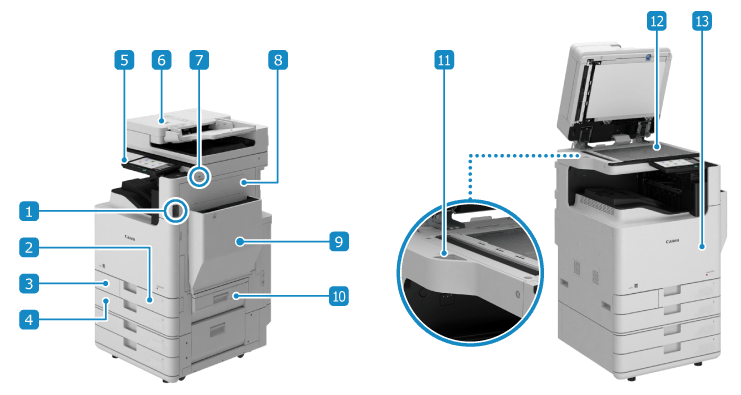

Vorderseite

Netzschalter

Schalten Sie das Gerät ein und aus. Ein- und Ausschalten des Geräts

Papierkassette 1

Legen Sie häufig verwendetes Papier ein. Papierkassette

Abdeckung des Alttonerbehälters

Öffnen Sie diese für den Austausch des Alttonerbehälters.

Papierkassette 2

Legen Sie häufig verwendetes Papier ein. Sie können auch Papier in einem Format einlegen, das nicht in die Papierkassette 1 eingelegt werden kann. Papierkassette

Bedienfeld

Verwenden Sie das Sensordisplay, um das Gerät zu bedienen und seinen Status zu prüfen. Bedienfeld

Zufuhr

Sie können mehrere Originale in die Zufuhr einlegen. Die eingelegten Originale werden automatisch nacheinander eingezogen und gescannt. Zufuhr Doppelseitig ein Durchgang

USB-Port (für USB-Geräte) (vorne rechts)

Sie können ein handelsübliches USB-Speichergerät oder eine USB-Tastatur anschließen.

* Unterstützt USB 2.0.

Rechte Abdeckung der Haupteinheit

Öffnen Sie die Abdeckung, wenn ein Papierstau im Gerät auftritt.

Mehrzweckfach

Um vorübergehend Papier zu verwenden, das nicht in die Papierkassette eingelegt ist, legen Sie es in das Mehrzweckfach. Mehrzweckfach

Rechte Abdeckung der Papierkassette

Öffnen Sie dies, wenn ein Papierstau auftritt.

Behälter für Glasreinigungstuch

Bewahrt das Glasreinigungstuch auf.

Vorlagenglas

Legen Sie Bücher, dickes Papier, dünnes Papier und andere Originale, die nicht in die Zufuhr eingelegt werden können, auf das Vorlagenglas. Die eingelegten Originale werden stationär gescannt. Platzieren von Originalen

Vordere Abdeckung der Haupteinheit

Öffnen Sie diese, um die Tonerkartusche und die Trommeleinheit auszutauschen und den LED-Druckkopf zu reinigen.

WICHTIG

Wenn Sie ein Gerät an den USB-Port (für USB-Geräte) anschließen, das die folgende vom Gerät bereitgestellte Stromversorgungskapazität überschreitet, kann das Gerät beschädigt werden.

Vordere rechte Seite: 5 V 500 mA

Hintere rechte Seite: 5 V 900 mA

Drücken Sie die Zufuhr nicht gewaltsam zu, wenn Sie ein Buch, eine Zeitschrift oder ein anderes dickes Original auf das Vorlagenglas legen.

HINWEIS

Näheres zur Konfiguration des Geräts, wenn Optionen installiert sind, und zu den Teilenamen der optionalen Ausrüstungen finden Sie wie folgt.

Unterstützte Optionen

Um einen effizienten Einsatz des Geräts zu gewährleisten, sollten Sie die Oberfläche des Geräts und das Vorlagenglas regelmäßig reinigen.

Reinigen der Oberfläche des Geräts

Reinigen des Vorlagenglases

Wenn die folgenden Symptome bei Verwendung der Zufuhr auftreten, reinigen Sie die Zufuhr: Reinigen der Zufuhr

Originale werden verschmutzt

Originale stauen sich häufig

Ausdrucke erscheinen nach dem Scannen, Kopieren oder Senden von Faxen verschmiert

Das Originalformat wird nicht richtig erkannt
