Configuración] en la pantalla [Inicio] o en otra pantalla. [Revisar el método de mantenimiento]Adición de grapas a la plegadora de papel/unidad de acabado de cuadernillos
Cuando se agoten las grapas de la unidad grapadora o de la unidad de grapado en cuadernillo de la plegadora de papel/unidad de acabado de cuadernillos, aparecerá [
] en la parte inferior derecha de la pantalla. En este caso, sustituya la caja de grapas por una nueva y añada más grapas.
Puede pulsar [] para visualizar un vídeo paso a paso sobre cómo sustituir la caja de grapas.
] en la parte inferior derecha de la pantalla. En este caso, sustituya la caja de grapas por una nueva y añada más grapas.Puede pulsar [
] para visualizar un vídeo paso a paso sobre cómo sustituir la caja de grapas.* Puede reproducir el vídeo del procedimiento de sustitución en cualquier momento pulsando [ Configuración] en la pantalla [Inicio] o en otra pantalla. [Revisar el método de mantenimiento]
Configuración] en la pantalla [Inicio] o en otra pantalla. [Revisar el método de mantenimiento]Sustitución de la caja de grapas de la unidad grapadora
1
Abra la tapa delantera de la unidad de acabado.
2

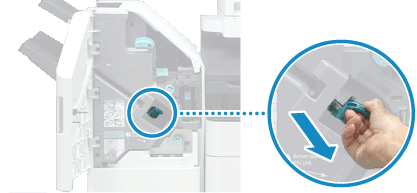

Quite el cartucho de grapas.
Sujete por el tirador verde del cartucho de grapas y sáquelo tirando hacia recto afuera.
3

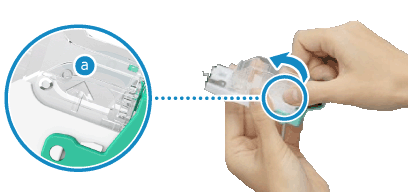

Retire la caja de grapas del cartucho de grapas.
Sujete la parte de la caja de grapas indicada con las flechas (
) y extraiga la caja de grapas en dirección a la flecha mostrada arriba.
) y extraiga la caja de grapas en dirección a la flecha mostrada arriba.4
Saque una nueva caja de grapas del embalaje.
5

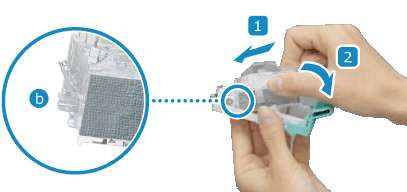

Instale la nueva caja de grapas en el cartucho de grapas.
Inserte la pinza (
) de la parte frontal de caja de grapas en el cartucho de grapas y baje la caja de grapas para instalarla.
) de la parte frontal de caja de grapas en el cartucho de grapas y baje la caja de grapas para instalarla.6
Instale el cartucho de grapas en la unidad de acabado.
Sujete por el tirador verde del cartucho de grapas y empújelo firmemente hacia dentro del cartucho hasta el fondo.
7
Cierre la tapa frontal de la unidad de acabado.
Sustitución de la caja de grapas de la unidad grapadora de cuadernillos
Preparativos necesarios
Extraiga todo el papel impreso de la bandeja de cuadernillos.
1
Abra la tapa delantera de la unidad de acabado.
2
Saque la unidad grapadora de cuadernillos.
3

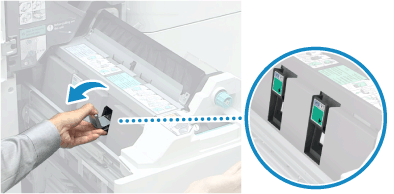

Retire los dos cartuchos de grapas bajando las palancas hacia usted.
4
Retire la caja de grapas mientras sujeta ambos lados de la parte superior de la caja de grapas.
5
Saque una nueva caja de grapas del embalaje.
6
Cargue la nueva caja de grapas en el cartucho de grapas.
7
Instale los dos cartuchos de grapas en la unidad grapadora de cuadernillos.
Empuje firmemente los cartuchos hasta el final.
8
Introduzca empujando la unidad grapadora de cuadernillos.
9
Cierre la tapa frontal de la unidad de acabado.
NOTA
Si el equipo no grapa después de instalar una nueva caja de grapas
Es posible que las grapas no lleguen al extremo delantero del cartucho. Vuelva a colocar las grapas. [Recolocación de grapas de cuadernillos]
