Ajustando a condição da transferência da imagem impressa
Se a cor da imagem impressa geral for mais clara ou estiver distorcida em comparação quando impressa em papel comum, você pode registrar esse papel como um tipo de papel personalizado e ajuste a tensão de transferência secundária (tensão quando a imagem é transferida para o papel). Os resultados do ajuste são aplicados ao especificar o tipo de papel e executar a impressão.
NOTA
Quando você ajusta a condição de transferência da imagem impressa, as configurações da posição da impressão podem ser afetadas. Ajuste a posição da impressão, conforme o caso. Ajustando a posição de impressão
Etapa 1: registrando o tipo de papel
Registre o papel para o qual deseja ajustar a posição de tensão de transferência secundária como tipo de papel personalizado. Registrando tipos de papel usados com frequência
Etapa 2: ajustar a tensão de transferência secundária
Para ajustar a tensão de transferência secundária, verifique visualmente um gráfico impresso para executar o ajuste manualmente, ou execute o ajuste automaticamente digitalizando o gráfico.
Ajustando por meio da verificação visual do gráfico
Imprima o gráfico, verifique-o visualmente e faça o ajuste manual da correção mais apropriada.
Use o painel de controle para ajustar a tensão de transferência secundária. Você pode definir os valores do ajuste usando a UI Remota em um computador, mas não pode imprimir o gráfico.
Para a Série C5100, requer privilégios de administrador ou de administrador do dispositivo.
Para a Série C5100, requer privilégios de administrador ou de administrador do dispositivo.
1
Faça login na máquina como administrador (para Série C5100). Fazendo login na máquina
2
No painel de controle, pressione [
Settings/Registration] na tela [Home] ou outra tela.
Settings/Registration] na tela [Home] ou outra tela.A tela [Settings/Registration] é exibida.
3
Pressione [Preferences]
[Paper Settings] [Paper Type Management Settings].
[Paper Settings] [Paper Type Management Settings].A tela [Paper Type Management Settings] é exibida.
4
Selecione o tipo de papel personalizado registrado e pressione [Details/Edit].
A tela [Details/Edit] é exibida.
5
Pressione [Change] em [Adjust Secondary Transfer Voltage].
A tela para selecionar o método de ajuste é exibida.
Pressione [Do Not Use Scanner].
A tela [Adjust Secondary Transfer Voltage] é exibida.
7
Pressione [Chart Print Settings].
A tela [Chart Print Settings] é exibida.
8
Defina o intervalo da tensão e o lado da impressão para o gráfico a ser impresso e, em seguida, pressione [Next].
Para ajustar com precisão a tensão de transferência secundária, configure [Chart Print Type] em [For Fine Adjustment]. Um gráfico com os valores de ajuste em incrementos de ±1 é impresso.
Para fazer ajustes mais amplos, defina esta opção como [For Coarse Adjustment]. Um gráfico com os valores de ajuste em incrementos de acordo com a condição da máquina é impresso.
Para fazer ajustes mais amplos, defina esta opção como [For Coarse Adjustment]. Um gráfico com os valores de ajuste em incrementos de acordo com a condição da máquina é impresso.
Para fazer ajustes no ambos lados do papel, configure [Print Side] em [Both Sides]. Papel utilizável para impressão em frente e verso
Configure [Print Side] em [Front Side Only] em um dos seguintes casos:
Quando [2nd Side of 2-Sided Page] estiver configurado como [On] para um papel personalizado Tela [Details/Edit]
Quando o papel é carregado na bandeja multiuso e [2nd Side of 2-Sided Page] está configurado na tela para o tipo de papel Configurando o tamanho e tipo de papel para a bandeja multiuso
9
Selecione a fonte de papel carregada com o papel personalizado a ser ajustado e pressione [OK].
A tela [Adjust Secondary Transfer Voltage] é exibida novamente.
10
Pressione [Chart Print].
O gráfico é impresso.
11
Verifique o gráfico e selecione a correção mais apropriada.
O valor numérico impresso em magenta é o valor definido atualmente.
Confira a ordem crescente dos valores numéricos (de menos a mais) e compare a posição onde a densidade parece ser mais homogênea em comparação com os dois valores seguintes e selecione o valor que considera mais apropriado.
Se não observar nenhuma diferença entre os valores selecionados, escolha o do meio dos três.
Se não observar nenhuma diferença entre os valores selecionados, escolha o do meio dos três.
Quando o gráfico é impresso em ambos lados do papel, selecione a correção mais apropriada separadamente para a frente e o verso. A frente tem o caractere “*” impresso e o verso tem “**”.

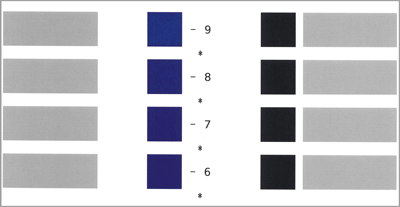

Exemplo: quando a posição onde a densidade parece ser homogênea for de “-8”
Compare “-8”, “-7” e “-6” e selecione o valor que considera mais apropriado.
Se não observar nenhuma diferença entre os três valores, selecione o “-7”.
Compare “-8”, “-7” e “-6” e selecione o valor que considera mais apropriado.
Se não observar nenhuma diferença entre os três valores, selecione o “-7”.
12
Insira o valor verificado no gráfico.
Pressione o botão [Front Side] ou [Back Side] para selecioná-lo e insira o valor.
Você pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Insira um valor em [Back Side] em um dos seguintes casos:
Quando [2nd Side of 2-Sided Page] estiver configurado como [On] para um papel personalizado Tela [Details/Edit]
Quando o papel é carregado na bandeja multiuso e [2nd Side of 2-Sided Page] está configurado na tela para o tipo de papel Configurando o tamanho e tipo de papel para a bandeja multiuso
13
Pressione [OK] [Close].
[Close].Os ajustes são aplicados.
Ajustando automaticamente por meio da digitalização do gráfico
Imprima o gráfico e, em seguida, digitalize-o para ajustar a correção mais apropriada automaticamente.
Use o painel de controle para esses ajustes automáticos. Você não pode fazer isso usando a UI Remota em um computador.
Para a Série C5100, requer privilégios de administrador ou de administrador de dispositivo.
Para a Série C5100, requer privilégios de administrador ou de administrador de dispositivo.
1
Faça login na máquina como administrador (para Série C5100). Fazendo login na máquina
2
No painel de controle, pressione [Settings/Registration] na tela [Home] ou outra tela. Tela [Home]
Settings/Registration] na tela [Home] ou outra tela. Tela [Home]A tela [Settings/Registration] é exibida.
3
Pressione [Preferences] [Paper Settings] [Paper Type Management Settings].
[Paper Settings] [Paper Type Management Settings].A tela [Paper Type Management Settings] é exibida.
4
Selecione o tipo de papel personalizado registrado e pressione [Details/Edit].
A tela [Details/Edit] é exibida.
5
Pressione [Change] para [Adjust Secondary Transfer Voltage].
A tela para selecionar o método de ajuste é exibida.
6
Pressione [Use Scanner].
A tela [Adjust Secondary Transfer Voltage] é exibida.
7
Pressione [Chart Print Settings].
A tela [Chart Print Settings] é exibida.
8
Defina o tipo de gráfico e o lado da impressão para o gráfico a ser impresso e, em seguida, pressione [Next].
Para ajustar com precisão a tensão de transferência secundária, configure [Chart Print Type] em [For Fine Adjustment]. Um gráfico com os valores de ajuste em incrementos de ±1 é impresso.
Para fazer ajustes mais amplos, defina esta opção como [For Coarse Adjustment]. Um gráfico com os valores de ajuste em incrementos de acordo com a condição da máquina é impresso.
Para fazer ajustes mais amplos, defina esta opção como [For Coarse Adjustment]. Um gráfico com os valores de ajuste em incrementos de acordo com a condição da máquina é impresso.
Para fazer ajustes no ambos lados do papel, configure [Print Side] em [Both Sides]. Papel utilizável para impressão em frente e verso
Configure [Print Side] em [Front Side Only] em um dos seguintes casos:
Quando [2nd Side of 2-Sided Page] estiver configurado como [On] para um papel personalizado Tela [Details/Edit]
Quando o papel é carregado na bandeja multiuso e [2nd Side of 2-Sided Page] está configurado na tela para o tipo de papel Configurando o tamanho e tipo de papel para a bandeja multiuso
9
Selecione a fonte de papel carregada com o papel personalizado a ser ajustado e pressione [OK].
A tela [Adjust Secondary Transfer Voltage] é exibida novamente.
10
Pressione [Chart Print/Scan].
A tela [Chart Print/Scan] é exibida.
11
Pressione [Start Printing].
O gráfico é impresso.
12
Digitalize o gráfico para fazer o ajuste.
Dependendo do tipo de papel, o local onde colocar o gráfico pode ser restrito à placa de vidro.
Ao usar o alimentador para digitalizar
1
Siga as instruções na tela para carregar o gráfico no alimentador.
2
Pressione [Start Scanning].
A página de teste é digitalizada e o ajuste é realizado.
Quando o ajuste é concluído, aparece a mensagem [Adjustment is complete.].
Quando o ajuste é concluído, aparece a mensagem [Adjustment is complete.].
Ao usar a placa de vidro para digitalizar
1
Abra o alimentador.
2
Siga as instruções na tela para colocar o gráfico no vidro de exposição.
3
Feche o alimentador com cuidado.
4
Pressione [Start Scanning].
O gráfico é digitalizado.
Quando o ajuste é concluído, aparece a mensagem [Adjustment is complete.].
Quando o ajuste é concluído, aparece a mensagem [Adjustment is complete.].
* Quando o gráfico é impresso em ambos os lados do papel, siga as instruções na tela para colocar o gráfico na placa de vidro novamente e pressione [Start Scanning].
5
Remova o gráfico do vidro de exposição.
13
Pressione [OK] [Close].
[Close].As configurações ajustadas são aplicadas.
NOTA
Pode não ser possível realizar a digitalização (ajuste automático) ao usar um papel espacial, como Pré-perfurado, Transparência, Etiquetas ou papel Colorido. Nesse caso, faça o ajuste manual. Etapa 1: registrando o tipo de papel
*Imprima o gráfico novamente de acordo com o procedimento de ajuste manual.
*Imprima o gráfico novamente de acordo com o procedimento de ajuste manual.
