向折纸/鞍式分页装订处理器添加装订针

文档编号: AJKS-10E
当装订处理器中的装订针或折纸/鞍式分页装订处理器的鞍式装订处理器用完时，屏幕右下方将显示 []。在这种情况下，请更换新的装订针箱并添加更多装订针。
您可以按下 [] 显示如何逐步更换装订针箱的视频。
* 可以在 [主页] 屏幕或其他屏幕上按下 [ 设置/注册]，随时播放更换步骤视频。[检查维护方法]
更换装订处理器的装订针箱
更换鞍式装订处理器的装订针箱

更换装订处理器的装订针箱

1
打开分页装订处理器的前盖板。
2

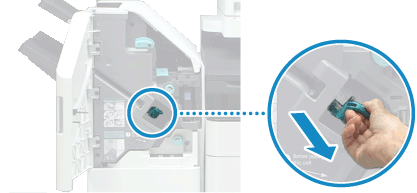

取出装订针盒。
抓住装订针盒上的绿色旋钮，径直将其拔出。
3

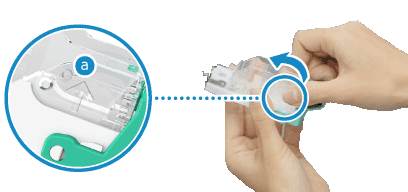

从装订针盒中取出装订针箱。
抓住装订针箱上箭头 () 所指的部分，按照上图所示箭头方向取出装订针箱。
4
从盒子中取出一个新的装订针箱。
5

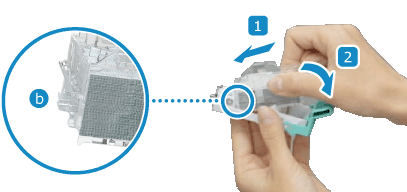

将新的装订针箱装入装订针盒。
将装订针箱前端的卡爪 () 插入装订针盒中，然后降下装订针箱将其安装上。
6
将装订针盒安装到分页装订处理器中。
抓住装订针盒上的绿色旋钮，用力将其尽可能地向里推入。
7
关闭分页装订处理器的前盖板。

更换鞍式装订处理器的装订针箱

需要进行的准备
将所有纸张输出移至书册托盘。
1
打开分页装订处理器的前盖板。
2

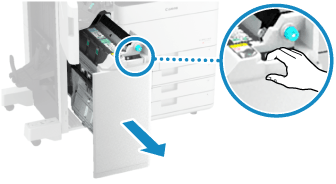

拉出鞍式装订处理器。
3

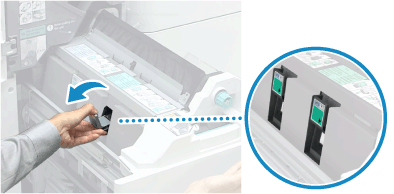

朝向自己放下手柄，移除两个装订针盒。
4
抓住装订针箱顶部的两侧，取出装订针箱。
5
从盒子中取出一个新的装订针箱。
6
将新装订针箱装入装订针盒。
7

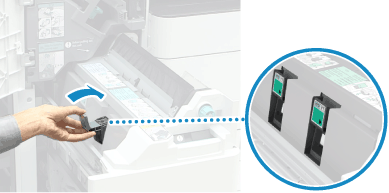

将两个装订针盒装入鞍式装订处理器。
用力将装订针盒尽可能地向里推入。
8
推入鞍式装订处理器。
9
关闭分页装订处理器的前盖板。
注释
如果安装新的装订针箱后机器不能装订
装订针可能未到达装订针盒的前端。重新放置装订针。[鞍式装订针复位]
