Encallaments de paper a la unitat d'acabat (opcional)
Traieu el paper encallat de dins de la unitat d'acabat. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Encallaments de paper a la unitat d'acabat de grapes
Aquesta secció descriu com eliminar encallaments de paper a la unitat d'acabat de grapes. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Preparatius necessaris
Traieu el paper carregat a la safata.
Tanqueu la tapa i el calaix de paper si estan oberts.
1

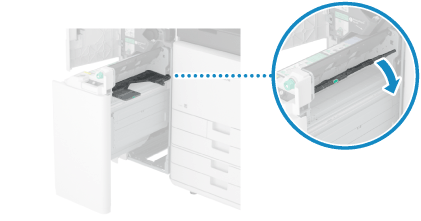

Obriu la tapa de la unitat d'alimentació intermèdia.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la tapa de la unitat d'alimentació intermèdia.
4
Obriu la tapa frontal de la unitat d'acabat de grapes.
5
Mireu si hi ha paper encallat dins de la unitat d'acabat de grapes.
1
Aixequeu la guia de paper de la safata de sortida de la safata principal.
2

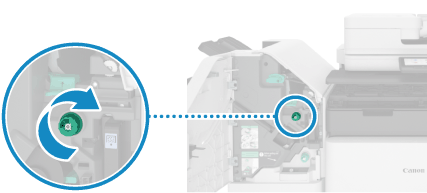

Gireu el pom verd.
3
Si s'expulsa el paper, traieu-lo amb compte en la direcció de la fletxa.
6
Mireu si hi ha paper encallat a l'àrea de sortida.
1
Obriu la guia de sortida d'evacuació.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3

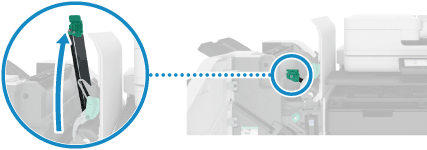

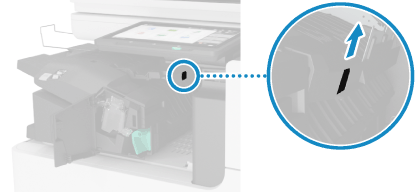

Aixequeu la solapa primària.
4
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Abaixeu la solapa primària.
6
Tanqueu la guia de sortida d'evacuació.
7
Tanqueu la tapa frontal de la unitat d'acabat de grapes.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper. Encallaments de paper de forma continuada
Encallaments de paper a la unitat plegadora de paper o a la unitat d'acabat de quaderns
Aquesta secció descriu com eliminar encallaments de paper a la unitat plegadora de paper o a la unitat d'acabat de quaderns. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Preparatius necessaris
Traieu el paper carregat a la safata.
Traieu tot el paper d'impressió de la safata de quaderns.
Tanqueu la tapa i el calaix de paper si estan oberts.
1
Obriu la tapa de la unitat d'alimentació intermèdia.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la tapa de la unitat d'alimentació intermèdia.
4
Obriu la tapa frontal de la unitat plegadora de paper o de la unitat d'acabat de quaderns.
5
Mireu si hi ha paper encallat a la unitat plegadora de paper o a la unitat d'acabat de quaderns.
1
Aixequeu la guia de la safata de sortida de la safata B.
2

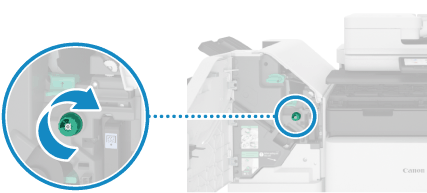

Gireu el pom verd.
3
Si s'expulsa el paper, traieu-lo amb compte en la direcció de la fletxa.
6
Mireu si hi ha paper encallat a l'àrea de sortida.
1
Obriu la guia de sortida d'evacuació.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3

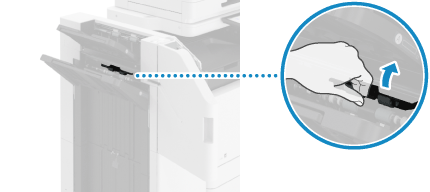

Apugeu la solapa primària.
4
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Abaixeu la solapa primària.
6
Tanqueu la guia de sortida d'evacuació.
7

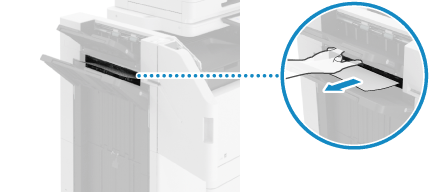

Si hi ha paper encallat a l'àrea de sortida de la safata de quaderns, traieu-lo amb compte en la direcció de la fletxa.
8
Gireu el pom verd al menys uns 10 cops.
Si no gireu el pom un nombre suficient de vegades, el paper encallat podria esquinçar-se quan traieu la unitat grapadora de quaderns.
9
Traieu la unitat grapadora de quaderns.
10
Mireu si hi ha paper encallat a la guia transparent.
1
Obriu la guia transparent.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la guia transparent.
11
Mireu si hi ha paper encallat a la guia de l'esquerra.
1
Obriu la guia esquerra.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la guia esquerra.
12
Introduïu suaument la unitat grapadora de quaderns a l'equip.
13
Tanqueu la tapa frontal de la unitat plegadora de paper/unitat d'acabat de quaderns.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper. Encallaments de paper de forma continuada
Encallaments de paper a la unitat d'acabat interior
Aquesta secció descriu com eliminar encallaments de paper a la unitat d'acabat interior. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Preparatius necessaris
Traieu el paper carregat a la safata.
Tanqueu la tapa i el calaix de paper si estan oberts.
1

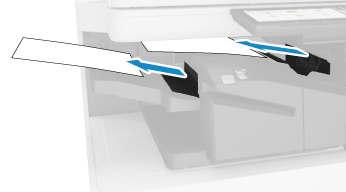

Si hi ha paper encallat a la safata de sortida de la unitat d'acabat interior, traieu-lo amb compte en la direcció de la fletxa.
2
Obriu la tapa de l'esquerra de la unitat d'acabat.
3

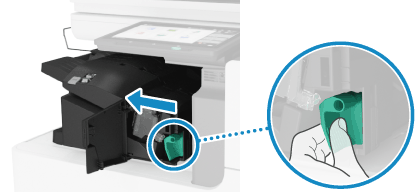

Subjecteu la palanca verda i desplaceu la unitat d'acabat interior cap a l'esquerra.
4
Mireu si hi ha paper encallat a dins de la unitat d'acabat interior.
1
Aixequeu la guia verda.
2

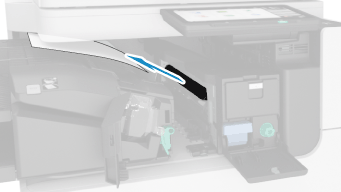

Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Baixeu la guia verda.
Si la unitat perforadora està instal·lada
Mireu si hi ha paper encallat a dins de la unitat perforadora.
1
Obriu la tapa davantera de la unitat perforadora.
2

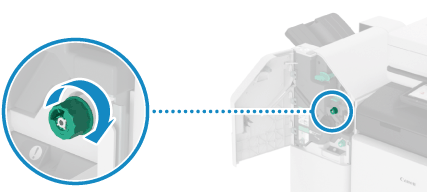

Gireu el pom verd.
3
Si s'expulsa el paper, traieu-lo amb compte en la direcció de la fletxa.
4
Tanqueu la tapa davantera de la unitat perforadora.
5
Feu lliscar la unitat d'acabat interior cap a la dreta i premeu-la cap a dins.
Aneu amb compte de no enganxar-vos els dits als buits quan empenyeu la unitat d'acabat interior.
6
Tanqueu la tapa de l'esquerra de la unitat d'acabat interior.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper. Encallaments de paper de forma continuada
