Orientace pro vkládání obálek (zásuvka na papír)
Při vkládání obálek do zásuvky na papír nainstalujte nástavec podavače obálek a věnujte pozornost orientaci obálek.
Nastavte orientaci v nastavení [Orientace] ovladače tiskárny. Podrobnosti získáte kliknutím na tlačítko [Nápověda] na obrazovce [Předvolby tisku], kde se zobrazí nápověda.
Nastavte orientaci v nastavení [Orientace] ovladače tiskárny. Podrobnosti získáte kliknutím na tlačítko [Nápověda] na obrazovce [Předvolby tisku], kde se zobrazí nápověda.
Instalace nástavce podavače obálek a orientace obálek (zásuvka na papír 1)
Instalace nástavce podavače obálek
Nainstalujte nástavec podavače obálek A a nástavec podavače obálek B do zásuvky na papír 1. Připravte nástavec podavače obálek A.
*Nástavec podavače obálek A je uložen v zásuvce na papír 2.
* Při vkládání obálek ISO-C5 není potřeba nástavec podavače obálek B.
* Při vkládání obálek ISO-C5 není potřeba nástavec podavače obálek B.
1
Vyjměte nástavec podavače obálek A, který je uložen v zásuvce na papír 2.
2

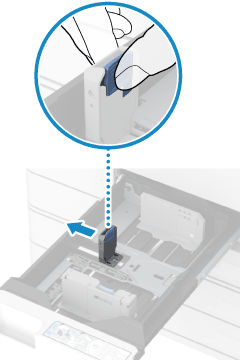

Posuňte levé vodítko papíru v zásuvce na papír 1 směrem ven.
3
Po úpravě levého vodítka papíru nainstalujte nástavec podavače obálek B.
4
Nainstalujte nástavec podavače obálek A a zároveň zarovnejte výstupek s otvorem na spodní straně zásuvky na papír.
POZNÁMKA
Pokud již obálky v zásuvce na papír nepoužíváte, vyjměte nástavec podavače obálek.
Vyjmutý podavač obálek A uložte do zásuvky na papír 2. Uchovávejte nástavec podavače obálek B na bezpečném místě, aby se neztratil.
Vyjmutý podavač obálek A uložte do zásuvky na papír 2. Uchovávejte nástavec podavače obálek B na bezpečném místě, aby se neztratil.
Orientace pro vkládání obálek
Vložte až 25 obálek v orientaci na výšku tiskovou stranou nahoru a dlouhou hranou obálek rovnoběžně s dlouhou hranou zásuvky na papír.
Orientace chlopně a zda je otevřená nebo zavřená se liší v závislosti na velikosti obálky.
Orientace chlopně a zda je otevřená nebo zavřená se liší v závislosti na velikosti obálky.
Č. 10 (COM10), ISO-C5, DL a Monarch
Vložte obálky se zavřenou chlopní na pravé straně.
Příklad: Při tisku na přední stranu
Příklad: Při tisku na přední stranu
Nagagata 3
Vložte obálky s otevřenou chlopní na zadní straně.
Příklad: Při tisku na přední stranu
Příklad: Při tisku na přední stranu
Yougatanaga 3
Při vkládání obálek se zavřenou chlopní
Vložte obálky s chlopní na pravé straně.
Příklad: Při tisku na přední stranu
Při vkládání obálek s otevřenou chlopní
Vložte obálky s chlopní na levé straně.
Příklad: Při tisku na přední stranu
Příklad: Při tisku na přední stranu
Instalace nástavce podavače obálek a orientace obálek (zásuvka na papír 2)
Instalace nástavce podavače obálek
Nainstalujte nástavec podavače obálek A do zásuvky na papír 2.
*Při vkládání obálek Kakugata 2 není potřeba nástavec podavače obálek A.
1
Vyjměte nástavec podavače obálek A, který je uložen v zásuvce na papír 2.
2
Nainstalujte nástavec podavače obálek A a zároveň zarovnejte výstupek s otvorem na spodní straně zásuvky na papír.
POZNÁMKA
Pokud již obálky v zásuvce na papír nepoužíváte, vyjměte nástavec podavače obálek.
Vyjmutý podavač obálek A uložte do zásuvky na papír 2.
Vyjmutý podavač obálek A uložte do zásuvky na papír 2.
Orientace pro vkládání obálek
Vložte až 50 obálek v orientaci na šířku tiskovou stranou nahoru a dlouhou hranou obálek rovnoběžně s dlouhou hranou zásuvky na papír.
Orientace chlopně a zda je otevřená nebo zavřená se liší v závislosti na velikosti obálky.
Orientace chlopně a zda je otevřená nebo zavřená se liší v závislosti na velikosti obálky.
No.10 (COM10), ISO-C5, DL a Monarch
Vložte obálky se zavřenou chlopní vpředu.
Příklad: Při tisku na přední stranu
Nagagata 3 a Kakugata 2
Vložte obálky s otevřenou chlopní na levé straně.
Příklad: Při tisku na přední stranu
Yougatanaga 3
Vložte obálky se zavřenou chlopní na zadní straně.
Příklad: Při tisku na přední stranu
Příklad: Při tisku na přední stranu
