Zaseknutí papíru ve finišeru (volitelné)

Odstraňte papír zachycený uvnitř finišeru. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Zachycení papíru v sešívacím finišeru
Zaseknutí papíru ve finišeru na brožury / skládání papíru
Zachycení papíru ve vnitřním finišeru

Zachycení papíru v sešívacím finišeru

Tato část popisuje, jak odstranit zachycený papír v sešívacím finišeru. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Nutná příprava
Vyjměte veškerý papír vložený do přihrádky.
Zavřete kryt a zásuvku na papír, pokud jsou otevřené.
1

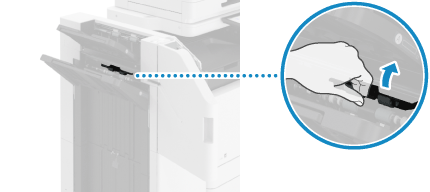

Otevřete kryt vyrovnávací průchozí jednotky.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete kryt vyrovnávací průchozí jednotky.
4
Otevřete přední kryt sešívacího finišeru.
5
Zkontrolujte, zda se papír nezachytil uvnitř sešívacího finišeru.
1
Zvedněte vodítko výstupní přihrádky hlavní přihrádky.
2

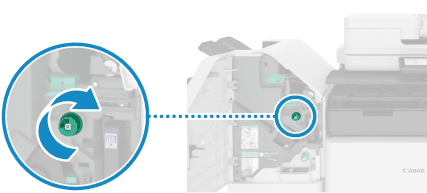

Otočte zelené kolečko.
3
Pokud se papír vysunul, opatrně jej vytáhněte ve směru šipky.
6
Zkontrolujte, zda se papír nezachytil v oblasti podávání papíru.
1

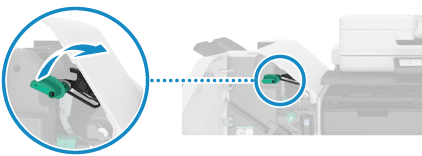

Odklopte únikové vodítko podávání papíru.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3

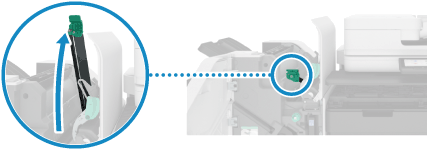

Zvedněte primární klapku.
4
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Spusťte primární klapku.
6
Přiklopte vodítko pro vyjmutí zaseklého papíru na výstupu.
7
Zavřete přední kryt sešívacího finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru

Zaseknutí papíru ve finišeru na brožury / skládání papíru

Tato část popisuje, jak odstranit zaseknutý papír ve finišeru na brožury / skládání papíru. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Nutná příprava
Vyjměte veškerý papír vložený do přihrádky.
Vyjměte veškerý výstupní papír ze zásobníku na brožury.
Zavřete kryt a zásuvku na papír, pokud jsou otevřené.
1
Otevřete kryt vyrovnávací průchozí jednotky.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete kryt vyrovnávací průchozí jednotky.
4
Otevřete přední kryt finišeru na brožury / skládání papíru.
5
Zkontrolujte, zda není papír zaseknutý uvnitř finišer na brožury / skládání papíru.
1
Zvedněte vodítko výstupní přihrádky pro přihrádku B.
2
Otočte zelené kolečko.
3
Pokud se papír vysunul, opatrně jej vytáhněte ve směru šipky.
6
Zkontrolujte, zda se papír nezachytil v oblasti podávání papíru.
1
Odklopte únikové vodítko podávání papíru.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zvedněte primární klapku.
4
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Spusťte primární klapku.
6
Přiklopte vodítko pro vyjmutí zaseklého papíru na výstupu.
7

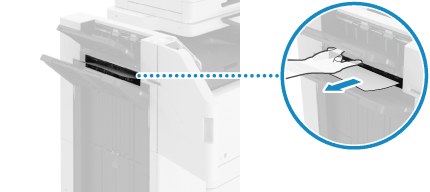

Pokud se papír zachytil v oblasti výstupu přihrádky na brožury, opatrně jej vytáhněte ve směru šipky.
8

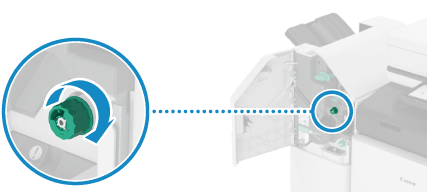

Alespoň desetkrát otočte zeleným kolečkem.
Pokud neotočíte kolečkem dostatečně, zachycený papír se může při vytahování jednotky sedlového sešívání roztrhnout.
9

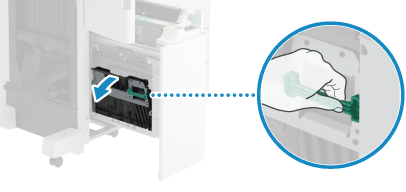

Vytáhněte jednotku sedlové sešívačky.
10
Zkontrolujte, zda se papír nezachytil v transparentním vodítku.
1

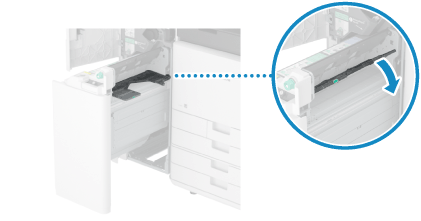

Odklopte transparentní vodítko.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Přiklopte transparentní vodítko.
11
Zkontrolujte, zda se papír nezachytil v levém vodítku.
1
Odklopte levé vodítko.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Přiklopte levé vodítko.
12
Opatrně zasuňte jednotku sedlového sešívání zpět do přístroje.
13
Zavřete přední kryt finišeru na brožury / skládání papíru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru

Zachycení papíru ve vnitřním finišeru

Tato část popisuje, jak odstranit zachycený papír ve vnitřním finišeru. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Nutná příprava
Vyjměte veškerý papír vložený do přihrádky.
Zavřete kryt a zásuvku na papír, pokud jsou otevřené.
1

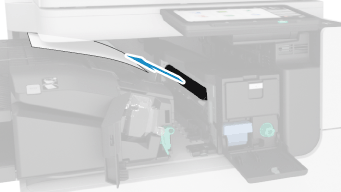

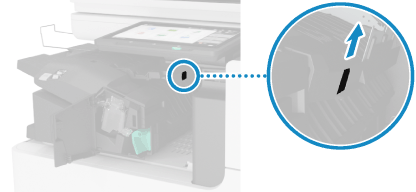

Pokud se papír zachytil ve výstupní přihrádce vnitřního finišeru, opatrně jej vytáhněte ve směru šipky.
2
Otevřete levý kryt vnitřního finišeru.
3

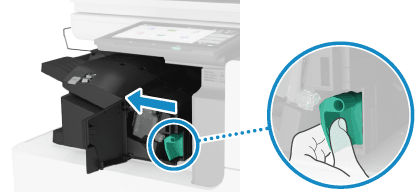

Uchopte zelenou páčku a posuňte vnitřní finišer doleva.
4
Zkontrolujte, zda se papír nezachytil uvnitř vnitřního finišeru.
1
Zvedněte zelené vodítko.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Spusťte zelené vodítko.
Když je připojena jednotka děrovačky
Zkontrolujte, zda se papír nezachytil v jednotce děrovačky.
5
Posuňte vnitřní finišer doprava a zatlačte jej dovnitř.
Dávejte pozor, abyste si při zatlačování vnitřního finišeru nezachytili prsty do mezer.
6
Zavřete levý kryt vnitřního finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
