Sådan justeres af printpositionen ved at indtaste målte værdier

Mål forskydningsmængden af billedet på testsiden eller en hvilken som helst udskrevet side, og indtast de målte værdier for at udføre justering.
Du kan vælge justeringselementerne ifølge problemerne.

Når du vil justere flere elementer, kan du nemmere justere printpositionen på begge sider af papiret ved at udføre justeringerne i følgende rækkefølge:

Når det udskrevne billede hælder diagonalt (Korriger billedskævhed)

Når det udskrevne billede er forvrænget som et parallelogram (Korriger forvrængning (Parallelogram))

Når det udskrevne billede er forvrænget som et trapez (Korriger forvrængning (Trapez)) (Kun C7100-serie)

Når det udskrevne billede forstørres eller formindskes (Juster billedstørrelse)

Når billedpositionen forskubbes mod venstre eller højre i henhold til fremføringsretningen (Juster venstre kantjustering)

Når billedpositionen forskubbes mod forreste eller bageste kant i forhold til fremføringsretningen (Justering af forreste kant)

*Du kan ikke udføre Juster billedstørrelse ved at bruge nogen anden udskrevet side.

Trin 1: Registrering af papirtype

Trin 2: Udskrivning af en testside

Trin 3: Sådan justerer du ved at indtaste målte værdier

Trin 1: Registrering af papirtype

Registrer den papirtype, du vil justere udskriftspositionen for, som brugerdefineret papirtype. Registrering af ofte anvendte papirtyper

* Du kan springe dette trin over, hvis papiret allerede er registreret. Fortsæt til trin 2.

Trin 2: Udskrivning af en testside

Udskriv en testside på begge sider af papiret ved hjælp af betjeningspanelet. Anvendeligt papir til tosidet udskrivning
Du kan ikke udskrive testsiden ved hjælp af Remote UI (Brugerinterface til fjernbetjening) fra en computer.
For C5100-seriekræves rettigheder som administrator eller enhedsadministrator.

*Du kan springe dette trin over, hvis du bruger en anden udskrevet side end testsiden. Fortsæt til trin 3. Trin 3: Sådan justerer du ved at indtaste målte værdier

*Hvis du vil justere for Lange ark, skal du udskrive den dedikerede testside på begge sider af papiret og fortsætte til trin 3. Trin 3: Sådan justerer du ved at indtaste målte værdier

Du kan downloade den dedikerede testside fra onlinemanualsiden.
https://oip.manual.canon/

Forsiden af testsiden har "1. side" trykt på den.

For at sikre nøjagtige justeringsresultater skal du udskrive testsiden med 100 % forstørrelse.

Udskriv testsiden på det faktiske lange ark, der skal bruges.

Afhængigt af størrelsen på det papir, der skal udskrives, kan indikatorerne "b", "f", "h" og "j" blive udskrevet flere gange. Udfør justeringen på de steder, der er tættest på papirets bagkant.

Påkrævede forberedelser

Vælg det papir, du vil justere.

*Brug op til 10 ark papir til at udskrive testsiden.

Log på maskinen som administrator (for C5100-serie). Log ind på maskinen

På kontrolpanelet skal du trykke på [

Indstillinger/Registr.] på skærmen [Hjem] eller en anden skærm. [Hjem]-skærmbilledet

Skærmbilledet [Indstillinger/Registr.] vises.

Tryk på [Præferencer]

[Papirindstillinger]

[Adm.indstillinger for papirtype].

Skærmbilledet [Adm.indstillinger for papirtype] vises.

Vælg det registrerede brugerdefineret papir, og tryk på [Detaljer/Redigér].

Skærmbilledet [Detaljer/Redigér] vises.

Tryk på [Skift] for [Justér billedplacering].

Skærmbilledet med valg af justeringsmetode vises.

Tryk på [Brug ikke scanner].

Skærmbilledet [Justér billedplacering] vises.

Print en testside.

Udskriv testsiden ifølge de elementer, du vil justere.

*Testsiden, der udskrives for Korriger forvrængning (parallelogram) kan også bruges til de andre justeringselementer undtagen Korriger billedskævhed.

Når der udføres Korriger billedskævhed, Korriger forvrængning (parallelogram) og Korriger forvrængning (trapez)

Vælg [Vælg detaljer].

Vælg [Korrigér Billedskævhed], [Korr. forvr. (Parallelogr.)] eller [Korr.Frvræng (Trapez)].

Vælg [Print testside].

Indstil antallet af kopier af testside, og tryk [Næste].

Vælg papirkilden med papiret, der skal justeres.

Tryk på [Start print].

Testside(r) udskrives.

Når du udfører Justering af billedstørrelsen, Justering af venstre kant eller Justering af forreste kant

Vælg [Print testside].

Indstil antallet af kopier af testside, og tryk [Næste].

Vælg papirkilden med papiret, der skal justeres.

Tryk på [Start print].

Testside(r) udskrives.

Trin 3: Sådan justerer du ved at indtaste målte værdier

Kontrollér både for- og bagsiden af testsiden eller en udskrevet side for at afgøre, om printpositionen er flyttet.
Hvis positionen er flyttet, skal du måle hver længde på for- og bagsiden og udføre justering baseret på de målte værdier.

Mål hver længde på testsiden eller en udskrevet side.

Mål længderne på for- og bagsiden. Forsiden af testsiden har "1. side" trykt på den.

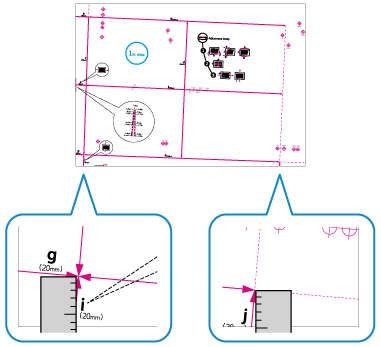

Når du udfører korrekt billedforskydning

Testside (standardstørrelse)

Testside (lang)

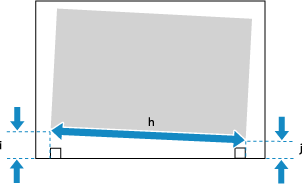

Anden trykt side

Mål længderne af "i" og "j".

På testsiden er "i"-indikatoren trykt på venstre side af den forreste kant, og "j"-indikatoren udskrives på venstre side af bagkanten ifølge fremføringsretningen.

Når du bruger en anden udskrevet side end testsiden, skal du også måle længden af "h".

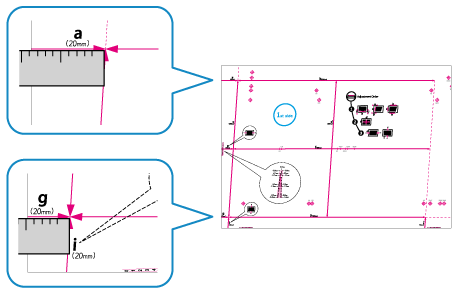

Ved udførelse af korrekt forvrængning (parallelogram)

Testside (standardstørrelse)

Testside (lang)

Anden trykt side

Mål længderne af "a" og "g".

På testsiden er "a"-indikatoren udskrevet på højre side af den forreste kant, og "g"-indikatoren udskrives på venstre side af den forreste kant ifølge fremføringsretningen.

Når du bruger en anden udskrevet side end testsiden, skal du også måle længden af "c".

Når der udføres korrekt forvrængning (trapez) (kun C7100-serie)

Testside (standardstørrelse)

Testside (lang)

Anden trykt side

Mål længderne af "b" og "h.". For lange papirark skal du måle længderne af "b" og "h" tættest på papirets bagkant.

På testsiden er "b"-indikatoren udskrevet på højre side, og "h"-indikatoren udskrives på venstre side ifølge fremføringsretningen.

Når du bruger en anden udskrevet side end testsiden, skal du også måle længden af "c".

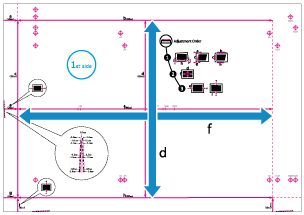

Når du udfører Juster billedstørrelse

Testside (standardstørrelse)

Testside (lang)

Mål længderne af "f" og "d".

Hvis en del af billedet ikke er udskrevet på testsiden (standardstørrelse), skal du måle længderne af "f/2" (halv længde af "f") og "d/2" (halv længde af "d"). Sammenlign disse målte værdier med de foreskrevne værdier (f/2: 180,0 mm, d/2: 125,0 mm) for at beregne forstørrelses- eller formindskelsesforholdet.

* Hvis du udskriver testsiden på papir, der er mindre end 270,0 mm x 380,0 mm (10 5/8" x 15"), vil en del af billedet ikke blive udskrevet på papiret.

Hvis en del af billedet ikke er udskrevet på testsiden (lang), skal du følge proceduren nedenfor for at sammenligne værdierne og beregne forstørrelses- eller formindskelsesforholdet.

Hvis en del af "d" mangler, skal du måle længden af "d/2" (halv længde af "d") og sammenligne den med den foreskrevne værdi (125,0 mm).

Hvis en del af "f" mangler, skal du måle længden af "f" tættest på bagkanten og sammenligne den med den tilsvarende foreskrevne værdi (450,0 mm, 550,0 mm eller 650,0 mm).

* Hvis du udskriver testsiden på papir, der er mindre end 270,0 mm x 762,0 mm (10 5/8" x 30"), vil en del af billedet ikke blive udskrevet på papiret.

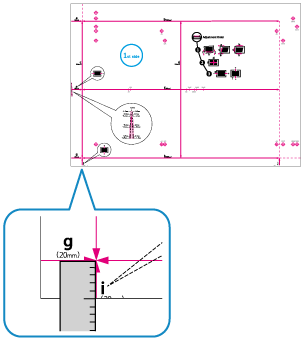

Når du udfører Juster ventre kants justering

Testside (standardstørrelse)

Testside (lang)

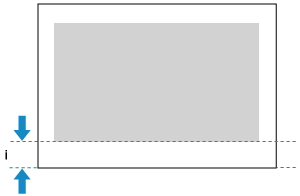

Anden trykt side

Mål længden af "i".

Når du bruger testsiden, kan du også foretage justering ved at kontrollere værdien af indikatoren nederst til venstre. Når du kontrollerer værdien af indikatoren nederst til venstre, skal du fortsætte til trin 2.

Når du bruger en anden udskrevet side end testsiden, er "i" i venstre side af den forreste kant ifølge fremføringsretningen.

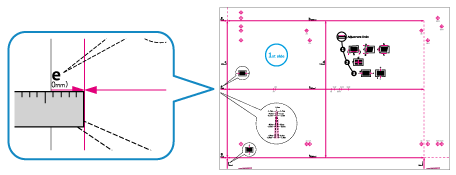

Når du udfører Juster forreste kants justering

Testside (standardstørrelse)

Testside (lang)

Anden trykt side

Mål længden af "e".

Når du bruger testsiden, kan du også foretage justering ved at kontrollere værdien af indikatoren i den forreste kant ifølge fremføringsretningen. Når du kontrollerer værdien af indikatoren nederst til venstre, skal du fortsætte til trin 2.

Når du bruger en anden udskrevet side end testsiden, er "e" ved den forreste kant ifølge fremføringsretningen.

Indtast de målte værdier i hvert element for for- og bagsiden.

Når du udfører korrekt billedforskydning

Indtast de målte værdier i [i] og [j], indtast værdien angivet nedenfor i [h], og tryk på [OK].

For testside (standardstørrelse): 360,0

For testside (lang): Værdi tættest på bagkant (360,0, 450,0, 550,0 eller 650,0)

For anden trykt side: Målt værdi

Ved udførelse af korrekt forvrængning (parallelogram)

Indtast de målte værdier i [a] og [g], indtast værdien angivet nedenfor i [c], og tryk på [OK].

For testside (standardstørrelse eller lang): 250,0

For anden trykt side: Målt værdi

Når der udføres korrekt forvrængning (trapez) (kun C7100-serie)

Indtast de målte værdier i [b] og [h], indtast værdien angivet nedenfor i [c], og tryk på [OK].

For testside (standardstørrelse eller lang): 250,0

For anden trykt side: Målt værdi

Når du udfører Juster billedstørrelse

Når du indtaster de målte værdier

Tryk på [Justér ved brug af testside], indtast de målte værdier i [f] og [d], og tryk på [OK]

[OK].

For en lang testside skal du udføre nedenstående beregning og indtaste værdien i [f].
Foreskrevet værdi (360,0 mm) ÷ Måleposition (450,0 mm, 550,0 mm eller 650,0 mm) x Målt "f"-værdi

Når du indtaster forstørrelses- eller reduktionsforholdet

Hvis en del af billedet ikke er udskrevet på siden i trin 1, skal du indtaste det beregnede forstørrelses- eller formindskelsesforhold i [Zoom (f)] og [Zoom (d)], og trykke på [OK].

Indtast værdien i [Zoom (f)] for at forstørre eller formindske udskriftsbilledet i retningen parallelt med fremføringsretningen.

Indtast værdien i [Zoom (d)] for at forstørre eller formindske udskriftsbilledet i retningen vinkelret på fremføringsretningen.

Du kan trykke på [±] for at skifte den indtastede værdi mellem positiv og negativ.

Når du udfører Juster ventre kants justering

Når du indtaster de målte værdier

I [Justering af vnstre kant (i)] skal du indtaste forskellen mellem den foreskrevne værdi (20,0 mm) og længden af "i" målt i trin 1, og derefter trykke på [OK].

Hvis eksempelvis den målte længde for "i" er 21,5 mm, skal du indtaste -1,5 mm.

Hvis eksempelvis den målte længde for "i" er 18,5 mm, skal du indtaste +1,5 mm.

Du kan trykke på [±] for at skifte den indtastede værdi mellem positiv og negativ.

Ved justering baseret på indikatoren nederst til venstre på testsiden

Kontrollér størrelsen af skiftet mellem papirkanten og indikatorens midterlinje, indtast den tilsvarende værdi, og tryk på [OK].

Når indikatorens midterlinje er uden for papirkanten (når indikatorens midterlinje ikke er trykt på siden), skal du indstille en positiv (+) værdi. Udskriftspositionen bevæger sig mod højre kant i henhold til fremføringsretningen.
Eksempel: Hvis midterlinjen på indikatoren på forsiden er 0,4 mm uden for kanten af papiret, skal du indstille [Forside] til "0,4 mm".

Når indikatorens midterlinje er inden for papirkanten, skal du indstille en negativ (-) værdi. Udskriftspositionen flyttes mod venstre kant i henhold til fremføringsretningen.
Eksempel: Hvis midterlinjen på indikatoren på forsiden er 0,6 mm inden for kanten af papiret, skal du indstille [Forside] til "-0,6 mm".

Når du udfører Juster forreste kants justering

Når du indtaster de målte værdier

I [Justering af forrest knt (e)], indtast størrelsen af forskellen mellem den foreskrevne værdi (20,0 mm) og længden af "e" målt i trin 1, og tryk derefter på [OK].

Hvis eksempelvis den målte længde for "e" er 21,0 mm, skal du indtaste -1.0 mm.

Hvis eksempelvis den målte længde for "e" er 19,0 mm, skal du indtaste +1.0 mm.

Du kan trykke på [±] for at skifte den indtastede værdi mellem positiv og negativ.

Ved justering baseret på indikatoren på forreste kant af testsiden

Kontrollér størrelsen af skiftet mellem papirkanten og indikatorens midterlinje, indtast den tilsvarende værdi, og tryk på [OK].

Når indikatorens midterlinje er uden for papirkanten (når indikatorens midterlinje ikke er trykt på siden), skal du indstille en positiv (+) værdi. Udskriftspositionen bevæger sig mod bagkanten i henhold til fremføringsretningen.
Eksempel: Hvis midterlinjen på indikatoren på forsiden er 0,4 mm uden for kanten af papiret, skal du indstille [Forside] til "0,4 mm".

Når indikatorens midterlinje er inden for papirkanten, skal du indstille en negativ (-) værdi. Udskriftspositionen bevæger sig mod forreste kant i henhold til fremføringsretningen.
Eksempel: Hvis midterlinjen på indikatoren på forsiden er 0,6 mm inden for kanten af papiret, skal du indstille [Forside] til "-0,6 mm".

Udskriv testsiden igen, og kontroller justeringsresultaterne.

Når der udføres Korriger billedskævhed, Korriger forvrængning (parallelogram) og Korriger forvrængning (trapez)

Vælg [Korrigér Billedskævhed], [Korr. forvr. (Parallelogr.)] eller [Korr.Frvræng (Trapez)].

Vælg [Print testside].

Indstil antallet af kopier af testside, og tryk [Næste].

Vælg papirkilden med papiret, der skal justeres.

Tryk på [Start print].

Testside(r) udskrives.

Når du udfører Justering af billedstørrelsen, Justering af venstre kant eller Justering af forreste kant

Vælg [Brug ikke scanner].

Vælg [Print testside].

Indstil antallet af kopier af testside, og tryk [Næste].

Vælg papirkilden med papiret, der skal justeres.

Tryk på [Start print].

Testside(r) udskrives.

Gentag trin 1 til 3, hvis der er behov for yderligere justering.

* Når du viser skærmbilledet [Justér billedplacering] efter at have udført Juster venstre kantjustering eller Juster den forreste kantjustering, nulstilles værdien på skærmen til "0,0 mm", men den tidligere indstillede værdi bibeholdes. Hvis du vil gentage justeringen, skal du kontrollere indikatoren på den genudskrevne testside og indstille denne værdi.

Tryk på [OK]

[Luk].

BEMÆRK!

Hvis du ønsker at nulstille de bevarede justeringsværdier til startværdierne og udføre justeringen igen, skal du trykke på [Gendan startindst.] på skærmen for at indstille værdierne.
