Staple Finisher-AB, Paper Folding/Booklet Finisher-A, Buffer Pass Unit-R og Puncher Unit-A

For at hæfte papir, folde papir og bruge andre finishing-funktioner skal du installere den valgfrie Hæftningsfinisher eller Paper Folding/Booklet Finisher-A.
For at bruge finisheren skal du også installere Buffer Pass Unit-R for at fremføre papir fra maskinen.
Ved at installere følgende hulleenhed til finisheren kan du også bruge hulfunktionen.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Tilgængelige efterbehandlingsfunktioner

Forholdsregler ved brug af efterbehandlingsfunktioner

Brug af manuel hæftning

Delenes navne og funktioner

Specifikationer

Tilgængelige efterbehandlingsfunktioner

De finisher-funktioner, der er tilgængelige, når Staple Finisher-AB eller Paper Folding/Booklet Finisher-A er installeret, vises nedenfor.

Sorteringsfunktioner

Sætsortering

Gruppe

Forskydning

Hæftefunktioner

Hjørne

Dobbelt

Ryghæftning*1

Hæftefri

Manuel hæftning

Foldefunktioner

Rygfoldning*1

Rygfoldning C-foldning*1

Hulningsfunktioner

Hulning*2

*1Kun tilgængelig, når Paper Folding/Booklet Finisher-A er valgt.

*2Kun tilgængelig, når Puncher Unit-A er valgt.

BEMÆRK!

For oplysninger om efterbehandlingsfunktioner skal du se følgende:

Indstillinger med finishing-funktioner

Forholdsregler ved brug af efterbehandlingsfunktioner

Forholdsregler ved brug af sætsortér og staksortér

Hvis belastningsgrænsen nås under bakkesænkning, skubbes papiret automatisk ud i en ledig bakke. Når stakgrænsen er nået for alle bakker, sættes udskrivning på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.

Forholdsregler ved brug af hæftning

Det højeste antal ark, der kan ryghæftes, varierer afhængigt af papirformatet. Specifikationer
Hvis maskinen ikke kan hæfte papiret, skal du skifte papir eller reducere antallet af ark, der skal hæftes.

Fjern hæftet papir, når det er blevet helt udskrevet til bakken, og fjern det ikke, mens det hæftes.

Når [Ilæg hæfteklammer i hæfteenheden.] vises, skal du udskifte hæftekassetten og tilføje flere hæfteklammer. Sådan tilføjes hæfteklammer (valgfrit)

Hvis bakken når sin nedre grænseposition, sættes udskrivningen på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.

Forholdsregler ved brug af ryghæftning

Foldetilstanden kan variere afhængigt af papirtypen og antallet af ark.

Når du udskriver en stor mængde ryghæftningshæfter, kan du sænke papirstopperen for at fortsætte udskrivningen uden at være begrænset af hæftebakkens kapacitet. Hvis du sænker papirstopperen, skal du klargøre en kasse eller en anden beholder til at modtage outputpapiret, så det ikke falder direkte på gulvet.
Se beskrivelsen af de udvendige dele af finisheren for nærmere oplysninger om, hvordan du betjener papirstopperen. Udvendig visning

Forholdsregler ved brug af hæftefri

For oplysninger om de funktioner, der ikke kan bruges med hæftefri skal du se Restrictions on Combinations of Copy Functions (Begrænsninger på kombinationer af kopieringsfunktioner) på webstedet med onlinemanualer.
https://oip.manual.canon/

Afhængigt af krympepositionen kan du ikke bruge Hæftefri med papir, der ikke kan udskrives på begge sider, og papir med forskellige størrelser.

Afhængigt af brugsmiljøet og papirtypen kan delen, der er krympet med hæftefri, nemt falde fra hinanden.

Brug af manuel hæftning

Læg en stak papir i efterbehandlingsåbningen, og vent i et vist tidsrum. Papirstakken registreres og hæftes automatisk.
Når stakken af papir registreres, blinker hæfteknappens indikator, og når hæftningen er færdig, slukkes den. Når indikatoren for hæfteknap slukker, skal du trække papirstakken ud.

Læg papirstakken med forsiden nedad, og indsæt hjørnet, der skal hæftes, lige ind.

Du kan ikke foretage manuel hæftning, mens der bliver printet.

BEMÆRK!

Du kan ændre, hvor lang tid det tager at hæfte papirstakken automatisk, når den indsættes. [Tid til hæftning starter i Hæftningsmetode]

Du kan trykke på hæfteknappen for at hæfte papiret uden at vente på, at maskinen hæfter det for dig.

Delenes navne og funktioner

Udvendig visning

Indvendigt

Udvendig visning

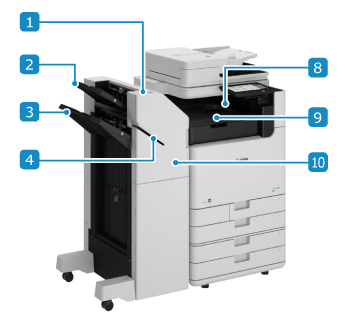

Staple Finisher-AB

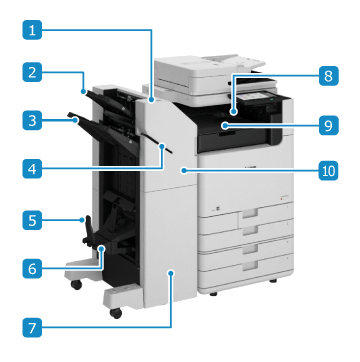

Paper Folding/Booklet Finisher-A

Hæftningsknap

Under manuel hæftning kan du trykke på hæfteknappen for at hæfte uden at vente.

*Læg en stak papir i åbningen, og vent i et vist tidsrum. Papirstakken hæftes automatisk uden at skulle trykke på knappen. Brug af manuel hæftning

Udbakke (bakke A)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination

Udbakke (bakke B)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination

Åbning

Indsæt en stak papir for at hæfte manuelt.

Papirstopper

Forhindrer ryghæftet hæftepapir i at falde ud af hæftebakken, når det udskrives.

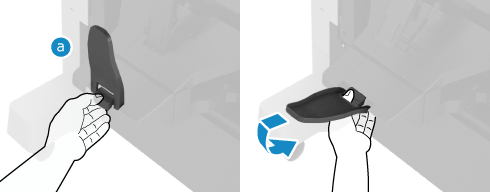

* Træk i låsehåndtaget (

), mens du sænker papirstopperen.

Hvis du sænker papirstopperen uden at trække i låsehåndtaget, kan papirstopperen blive beskadiget.

Hæftebakke

Udsender hæftepapir med hæftesting.

Frontdæksel (nederste)

Åbn denne, når der opstår et papir- eller hæfteklammestop i ryghæftningsenheden, og når du tilføjer hæfteklammer til ryghæftningsenheden.

Udbakke (bakke C)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination

Buffer Pass Unit-R

Åbn denne, når der opstår papirstop.

Foromslag (øverst)

Åbn denne, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.
Når Puncher Unit-A er installeret, skal du åbne denne for at bortskaffe hulleaffald.

Indvendigt

Staple Finisher-AB

Paper Folding/Booklet Finisher-A

Hulleaffaldsbakke (når Puncher Unit-A er installeret)

Træk ud for at bortskaffe hulleaffald.

Ryghæftningsenhed

Træk denne ud, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.

Specifikationer

Papirstørrelse, type og basisvægt	Alt papir, der kan passere gennem maskinen*1Anvendeligt papir
Kapacitet for udskriftsbakke (bakke A)*2	Ingen efterbehandlingsindstillinger, sætvis, gruppe A4, B5, A5, A5R, A6R, LTR, STMT, STMTR, EXEC, 16K: Højde på 47 mm (svarer til 250 ark) 320 x 450 mm (SRA3)3, 305 x 457 mm 3, A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: Højde på 24 mm (1") (svarer til 125 ark) Ingen efterbehandlingsindstillinger, sætvis, gruppe (ved brug af forskellige størrelser) Kun kombination af A4, B5 og LTR: Højde på 47 mm (1 7/8") (svarer til 250 ark) Kombination inklusive 320 x 450 mm (SRA3), 305 x 457 mm: 30 ark Anden kombination end ovenstående: Højde på 24 mm (1") (svarer til 125 ark) Forskydning A4, B5, LTR, EXEC, 16K: Højde på 47 mm (1 7/8") (svarer til 250 ark) A3, B4, 11" x 17", 8K: Højde på 24 mm (1") (svarer til 125 ark)
Kapacitet for udbakke (bakke B)*2	Ingen efterbehandlingsindstillinger, sætvis, gruppe A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K: 3.000 ark eller højde på 423 mm (16 5/8")4 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: 1.500 ark eller højde på 216 mm (8 1/2") A6R: 250 ark5 Kuverter: 100 (andre end Monarch) eller 30 (Monarch) Ingen efterbehandlingsindstillinger, sætvis, gruppe (ved brug af forskellige størrelser) Kun kombination af A4, B5 og LTR: 3.000 ark eller højde på 423 mm (16 5/8") Kombination, herunder A6R: 250 ark5 Anden kombination end ovenstående: 1.500 ark eller højde på 216 mm (8 1/2") Forskydning A4, B5, LTR, EXEC, 16K: 3.000 ark eller højde på 423 mm (16 5/8")4 A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 1.500 ark eller højde på 216 mm (8 1/2") Hæftning (hjørne, dobbelt) A4, B5, LTR, EXEC, 16K: 200 kopier, 3.000 ark i alt eller en højde på 423 mm (16 5/8")*4 A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 100 kopier, i alt 1.500 ark eller en højde på 216 mm (8 1/2") Hæftefri A4, LTR, 16K: 200 kopier A3, 11" x 17", 8K: 100 kopier Z-foldning (kun for Paper Folding Unit-L installeret) A3, B4, 11" x 17": 30 ark A4R, LGL, LTRR: 10 ark
Hæftebakkens kapacitet (Paper Folding/Booklet Finisher-A kun)	Ryghæftning 52 g/m² til 81,4 g/m² (14 lb indbinding til 21,7 lb binding) papir Indbinding af 2 til 5 ark: 25 kopier Indbinding af 6 til 10 ark: 15 kopier Indbinding af 11 til 20 ark: 10 kopier 82 g/m² til 105 g/m² (21 lb indbinding til 28 lb binding) papir Indbinding af 2 til 5 ark: 25 kopier Indbinding af 6 til 10 ark: 15 kopier 106 g/m² til 220 g/m² papir (29 lb bond til 80 lb omslag) Indbinding af 2 til 5 ark: 10 kopier Rygfoldning Op til 25 eksemplarer Saddle C-Fold Op til 25 eksemplarer
Antal ark, som kan ryghæftes*6	Hjørne og dobbelt (ubelagt papir) A4, B5, LTR, EXEC, 16K 52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 65 ark 91 g/m² til 105 g/m² (25 lb indbinding til 28 lb indbinding): 50 ark 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 2 ark A4R, LTRR 52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 40 ark 91 g/m² til 105 g/m² (25 lb indbinding til 28 lb indbinding): 30 ark 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 2 ark A3, B4, 11" x 17", LGL, 8K 52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 30 ark 91 g/m² til 105 g/m² (25 lb indbinding til 28 lb indbinding): 25 ark 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 2 ark Hjørne og dobbelt (coated papir) 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 2 ark Hæftefri A3, A4, 11" x 17", LTR, 8K, 16K 52 g/m² til 64 g/m² (13,8 lb indbinding til 17 lb indbinding): 10 ark 65 g/m² til 81,4 g/m² (17,3 lb indbinding til 21,7 lb indbinding): 8 ark 82 g/m² til 105 g/m² (22 lb indbinding til 28 lb indbinding): 6 ark Manuel hæftning 65 ark
Lav hul (når Puncher Unit-A er installeret)	Antal huller og papirstørrelse Når 2/4 Hole Puncher Unit-A er installeret: To huller: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Fire huller: A3, A4, 11" x 17", LTR, EXEC, 8K, 16K Når 2/3 Hole Puncher Unit-A er installeret: To huller: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Tre huller: A3, B4, A4, B5, 11" x 17", LTR, EXEC, 8K, 16K Når 4 Hole Puncher Unit-A er installeret: Fire huller: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Papirets basisvægt 52 g/m² til 300 g/m² (14 lb indbinding til 110 lb omslag)
Ryghæftning og foldning (kun Paper Folding/Booklet Finisher-A)	Papirformat Ryghæftning og rygfoldning A3, B4, A4R, 305 x 457 mm (12" x 18"), LGL, LTRR, 11" x 17" Saddle C-Fold A3, B4, A4R, LGL, LTRR Papirets basisvægt Ryghæftning Indholdssiders basisvægt: 52 g/m² til 220 g/m² (14 lb indbinding til 80 lb omslag) Omslagsbasisvægt: 52 g/m² til 256 g/m² (14 lb bond til 140 lb indeks) (basisvægt skal være lig med eller større end indholdssiderne) Rygfoldning 52 g/m² til 256 g/m² (14 lb indbinding til 140 lb indeks) Saddle C-Fold 52 g/m² til 256 g/m² (14 lb indbinding til 140 lb indeks) Antal ark, som kan ryghæftes (ikke-coated papir) *7 52 g/m² til 81,4 g/m² (14 lb indbinding til 21,7 lb indbinding): 20 ark 82 g/m² til 105 g/m² (22 lb indbinding til 28 lb indbinding): 10 ark 106 g/m² til 150 g/m² (29 lb indbinding til 40 lb indbinding): 5 ark 151 g/m² til 209 g/m² (56 lb omslag til 110 lb indeks) 4 ark 210 g/m² til 220 g/m² (77,7 lb omslag til 8 lb indeks) 3 ark Antal ark, der kan rygfoldes (ikke-coatet papir) 52 g/m² til 105 g/m² (14 lb indbinding til 28 lb indbinding): 2 til 5 ark 52 g/m² til 256 g/m² (14 lb indbinding til 140 lb indeks): 1 ark Antal ark, der kan rygfoldes (coatet papir) 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 1 ark Antal ark, der kan C-rygfoldes og hæftet (ikke-coatet papir) A4R, LTRR 52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 2 til 6 ark 91 g/m² til 128 g/m² (25 lb indbinding til 34 lb indbinding): 2 til 5 ark 52 g/m² til 256 g/m² (14 lb indbinding til 140 lb indeks): 1 ark A3, B4, LGL 64 g/m² til 128 g/m² (17 lb indbinding til 34 lb indbinding): 2 til 5 ark 64 g/m² til 256 g/m² (17 lb indbinding til 140 lb indeks): 1 ark Antal ark, der kan C-rygfoldes og hæftet (coated papir) 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 1 ark
Mål (B x D x H)	537 mm x 623 mm x 1.095 mm (21 1/8" x 24 1/2" x 43 1/8")8 Når forlænger til bakke er udtrukket: 637 mm x 623 mm x 1.142 mm (25 1/8" x 24 1/2" x 45")8
Vægt	Staple Finisher-AB Ca. 31 kg (68,3 lb) Paper Folding/Booklet Finisher-A Ca. 57 kg (125,7 lb)

*1Eksklusive tosidet udskrivning på tynd 2 (52 g/m² til 59 g/m² (14 lb bond til 15 lb bond)) og faneark.

*2Når du bruger 64 g/m² (17 lb bond), 75 g/m² (20 lb bond), eller 80 g/m² (21 lb bond) papir. Kapacitet varierer i andre tilfælde.

*330 ark ved brug af tyndt papir (52 g/m² til 63 g/m² (14 lb bond til 16 lb bond)).

*41.500 ark eller en højde på 216 mm ved brug af tyndt papir (52 g/m² til 63 g/m² (14 lb bond til 16 lb bond)).

*550 ark ved brug af tykt papir (106 g/m² til 300 g/m² (29 lb bond til 110 lb omslag)).

*6Når standardhæftepatronen er monteret. Afhængigt af papirets type og tykkelse kan antallet af ark, der kan hæftes, falde.

*7Indeholder ét ark papir op til 256 g/m² (140 lb indeks) som omslag.

*8Når der er monteret valgfrit udstyr på hovedenheden eller andet valgfrit udstyr, opstår der et mellemrum på +5 mm i vandret retning.
