Tulostuskohdan säätäminen antamalla mitatut arvot
Mittaa kuvan siirtymä testisivulla tai millä tahansa tulostetulla sivulla ja syötä mitatut arvot säätöä varten.
Voit valita säätökohteet ongelmien mukaan.
Voit valita säätökohteet ongelmien mukaan.
Useita kohteita säädettäessä säätöjen tekeminen seuraavassa järjestyksessä helpottaa tulostuskohdan kohdistamista paperin molemmille puolille:
Kun tulostettu kuva on kallistunut vinoon (kuvan kohdistusvirheen korjaus)
Kun tulostettu kuva on vääristynyt vinoneliömuotoon (vinoneliövääristymän korjaus)
Kun tulostettu kuva on vääristynyt puolisuunnikkaan muotoon (puolisuunnikasvääristymän korjaus) (vainC7100 Series)
Kun tulostettu kuva on suurentunut tai pienentynyt (kuvakoon säätäminen)
Kun kuvan sijainti on siirtynyt vasemmalle tai oikealle syöttösuuntaan nähden (vasemman reunan kohdistuksen säätö)
Kun kuvan sijainti on siirtynyt kohti etu- tai takareunaa syöttösuuntaan nähden (etureunan kohdistuksen säätö)
* Et voi suorittaa Säädä kuvakokoa käyttäen muita tulostettuja sivuja.
Vaihe 1: Paperityypin rekisteröinti
Rekisteröi muokatuksi paperityypiksi se paperityyppi, jonka tulostuspaikkaa halutaan säätää. Usein käytettyjen paperityyppien rekisteröinti
* Voit ohittaa tämän vaiheen, jos paperi on jo rekisteröity. Jatka vaiheeseen 2.
Vaihe 2: Testisivun tulostaminen
Tulosta testisivu paperin molemmille puolille käyttöpaneelin avulla. Kaksipuoliseen tulostukseen käytettävä paperi
Testisivua ei voi tulostaa Remote UI (Etäkäyttöliittymä) -sovelluksen avulla tietokoneelta.
Pääkäyttäjän tai DeviceAdmin-oikeudet edellytetään, kun laitteena on C5100 Series.
Testisivua ei voi tulostaa Remote UI (Etäkäyttöliittymä) -sovelluksen avulla tietokoneelta.
Pääkäyttäjän tai DeviceAdmin-oikeudet edellytetään, kun laitteena on C5100 Series.
* Voit ohittaa tämän vaiheen, jos käytät muuta tulostettua sivua kuin testisivua. Jatka vaiheeseen 3. Vaihe 3: Säätäminen syöttämällä mitatut arvot
* Jos haluat säätää pitkäarkkista paperia, tulosta erillinen testisivu paperin molemmille puolille ja jatka vaiheeseen 3. Vaihe 3: Säätäminen syöttämällä mitatut arvot
Testisivun voi ladata käyttöopassivustosta.
https://oip.manual.canon/
https://oip.manual.canon/
Testisivun etupuolelle tulostuu teksti "1st side" (1. puoli).
Varmista virheettömät säätötulokset tulostamalla pitkäarkkisen paperin testisivu 100 % suurennoksella.
Tulosta testisivu sille pitkäarkkiselle paperille, jota aiotaan käyttää.
Tulostettavan paperin koon perusteella "b"-, "f"-, "h"- ja "j"-merkinnät saatetaan tulostaa useita kertoja. Tee säätö kohdille, jotka ovat lähimpänä paperin takareunaa.
Valmistelut
Valitse paperikoko, jota haluat säätää.
* Käytä testisivun tulostamiseen enintään 10 arkkia paperia.
1
Kirjaudu laitteeseen sisään järjestelmänvalvojana (C5100 Series). Laitteeseen kirjautuminen
2
Paina käyttöpaneelin [Päävalikko]-näkymässä tai muussa näkymässä [
Asetukset/Tallennus]. [Päävalikko]-näkymä
Asetukset/Tallennus]. [Päävalikko]-näkymä[Asetukset/Tallennus] -näyttö avautuu.
3
Paina [Yleisasetukset]
[Paperiasetukset] [Paperityypin hallinta-asetukset].
[Paperiasetukset] [Paperityypin hallinta-asetukset].[Paperityypin hallinta-asetukset] -näyttö avautuu.
4
Valitse rekisteröity mukautettu paperityyppi ja paina [Tiedot/Muokkaa].
[Tiedot/Muokkaa] -näyttö avautuu.
5
Valitse [Muuta] kohdassa [Säädä kuvan paikka].
Esiin tulee näkymä säätömenetelmän valitsemiseen.
6
Valitse [Älä käytä skanneria].
[Säädä kuvan paikka] -näyttö avautuu.
7
Tulosta testisivu.
Tulosta testisivu niiden kohteiden mukaan, joita haluat säätää.
* Vinoneliövääristymän korjauksen (vinoneliön muotoisen vääristymän) testisivua voidaan käyttää myös muihin säätökohteisiin paitsi Kuvan kohdistuksen korjaus -toimintoon.
Kuvan kohdistusta korjattaessa, vinoneliövääristymän korjaus tai puolisuunnikasvääristymän korjaus
1
Valitse [Aseta tiedot].
2
Valitse [Korjaa kuvan kohdistusvirhe], [Korjaa väärist. (suunnikas)] tai [Korjaa väärist. (puolisuunn.)].
3
Valitse [Testituloste].
4
Aseta testisivujen kopiomäärä ja paina [Seuraava].
5
Valitse paperilähde, johon on lisätty säädettävää paperia.
6
Valitse [Aloita tulostus].
Testisivu tulostetaan.
Kun säädät kuvakokoa, säädä joko vasemman reunan tai etureunan kohdistusta
1
Valitse [Testituloste].
2
Aseta testisivujen kopiomäärä ja paina [Seuraava].
3
Valitse paperilähde, johon on lisätty säädettävää paperia.
4
Valitse [Aloita tulostus].
Testisivu tulostetaan.
Vaihe 3: Säätäminen syöttämällä mitatut arvot
Selvitä, onko tulostuskohta siirtynyt tarkastamalla testisivun etu- ja taustapuoli tai tulostettu.
Jos tulostuskohta on siirtynyt, mittaa jokainen pituus etu- ja taustapuolelta ja suorita säätö mitattujen arvojen perusteella.
Jos tulostuskohta on siirtynyt, mittaa jokainen pituus etu- ja taustapuolelta ja suorita säätö mitattujen arvojen perusteella.
Mittaa jokainen pituus testisivulta tai tulostetulta sivulta.
Mittaa pituudet etu- ja taustapuolelta. Testisivun etupuolelle tulostuu teksti "1st side" (1. puoli).
Kuvan kohdistusvirhettä korjattaessa
Testisivu (vakiokoko)
Testisivu (pitkä)
Muu tulostettu sivu

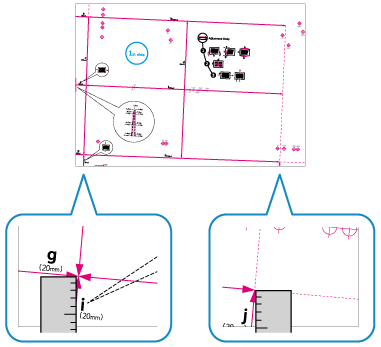

Mittaa i:n ja j:n pituudet.
Testisivulla i-ilmaisin on tulostettu etureunan vasemmalle puolelle ja j-ilmaisin on tulostettu takareunan vasemmalle puolelle syöttösuunnan mukaan.

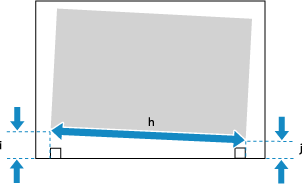

Kun käytät muuta tulostettua sivua kuin testisivua, mittaa myös h-arvon pituus.
Vinoneliövääristymää korjattaessa
Testisivu (vakiokoko)
Testisivu (pitkä)
Muu tulostettu sivu

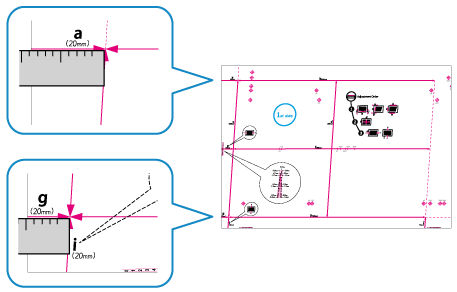

Mittaa a- ja g-arvojen pituudet.
Testisivulla a-ilmaisin on tulostettu etureunan oikealle puolelle ja g-ilmaisin on tulostettu etureunan vasemmalle puolelle syöttösuunnan mukaan.
Kun käytät muuta tulostettua sivua kuin testisivua, mittaa myös ”c”-arvon pituus.
Toteutettaessa puolisuunnikasvääristymän korjaus (vainC7100 Series)
Testisivu (vakiokoko)
Testisivu (pitkä)
Muu tulostettu sivu
Mittaa b- ja h-arvojen pituudet. Mittaa pitkäarkkisen paperin b- ja h-arvojen pituudet lähimpänä paperin takareunaa.
Testisivulla b-ilmaisin on tulostettu oikealle puolelle ja h-ilmaisin on tulostettu vasemmalle puolelle syöttösuunnan mukaan.
Kun käytät muuta tulostettua sivua kuin testisivua, mittaa myös ”c”-arvon pituus.
Kuvakokoa säädettäessä
Testisivu (vakiokoko)
Testisivu (pitkä)

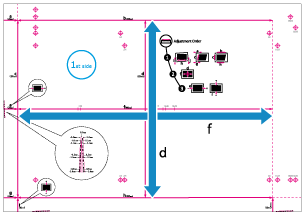

Mittaa f:n ja d:n pituudet.
Jos osa kuvasta ei tulostu testisivulle (vakiokoko), mittaa pituudet f/2 (puolet f:n pituudesta) ja d/2 (puolet d:n pituudesta). Vertaa näitä mitattuja arvoja määrättyihin arvoihin (f/2: 180,0 mm, d/2: 125,0 mm) suurennus- tai pienennyssuhteen laskemiseksi.
* Jos testisivun tulostuspaperin mitat ovat alle 270,0 × 380,0 mm (10 5/8 x 15 tuumaa), osa kuvasta ei mahdu paperille.
Jos osa kuvasta ei tulostu testisivulle (pitkä), vertaa arvoja ja laske suurennus- tai pienennyssuhde alla olevien ohjeiden mukaan.
Jos osa d:stä puuttuu, mittaa d/2:n pituus (puolet d:n pituudesta) ja vertaa sitä määrättyyn arvoon (125,0 mm).
Jos osa f:stä puuttuu, mittaa f:n pituus lähimpänä takareunaa ja vertaa sitä vastaavaan määrättyyn arvoon (450,0 mm, 550,0 mm tai 650,0 mm).
* Jos testisivun tulostuspaperin mitat ovat alle 270,0 × 762,0 mm (10 5/8 x 30 tuumaa), osa kuvasta ei mahdu paperille.
Etureunan kohdistusta säädettäessä
Testisivu (vakiokoko)
Testisivu (pitkä)
Muu tulostettu sivu

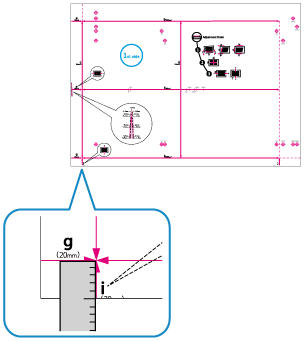

Mittaa i:n pituus.
Kun käytät testisivua, voit myös suorittaa säädön tarkistamalla vasemmassa alakulmassa olevan ilmaisimen arvon. Kun tarkastat vasemmassa alakulmassa olevan ilmaisimen arvon, siirry vaiheeseen 2.

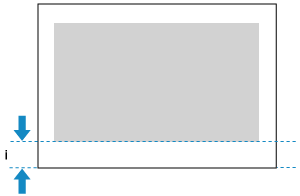

Kun käytät muuta tulostettua sivua kuin testisivua, i on etureunan vasemmalla puolella syöttösuunnan mukaan.
Vasemman reunan kohdistusta säädettäessä
Testisivu (vakiokoko)
Testisivu (pitkä)
Muu tulostettu sivu

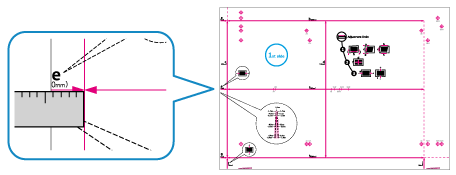

Mittaa e:n pituus.
Kun käytät testisivua, voit suorittaa säädön myös tarkistamalla etureunassa olevan ilmaisimen arvon syöttösuunnan mukaan. Kun tarkastat vasemmassa alakulmassa olevan ilmaisimen arvon, siirry vaiheeseen 2.
Kun käytät muuta tulostettua sivua kuin testisivua, e on etureunassa syöttösuunnan mukaan.
Syötä mitatut arvot jokaiseen kohtaan etu- ja taustapuolelle.
Kuvan kohdistusvirhettä korjattaessa
Syötä mitatut arvot [i]- ja [j]-kohtaan, syötä alla oleva arvo [h]-kohtaan ja paina [OK].
Testisivu (vakiokoko): 360,0
Testisivu (pitkä): Arvo lähimpänä takareunaa (360,0, 450,0, 550,0 tai 650,0)
Muu tulostettu sivu: Mitattu arvo
Vinoneliövääristymää korjattaessa
Syötä mitatut arvot kohtaan [a] ja [g], syötä alla oleva arvo kohtaan [c] ja paina [OK].
Testisivu (vakiokoko tai pitkä): 250,0
Muu tulostettu sivu: Mitattu arvo
Toteutettaessa puolisuunnikasvääristymän korjaus (vainC7100 Series)
Syötä mitatut arvot kohtaan [b] ja [h], syötä alla oleva arvo kohtaan [c] ja paina [OK].
Testisivu (vakiokoko tai pitkä): 250,0
Muu tulostettu sivu: Mitattu arvo
Kuvakokoa säädettäessä
Mitattuja arvoja syötettäessä
Paina [Säädä käyttäen testisivua], syötä mitatut arvot kohtiin [f] ja [d] ja paina [OK] [OK].
[OK].
Jos testisivu on pitkä, suorita alla oleva laskutoimitus ja syötä arvo kohtaan [f].
Säädetty arvo (360,0 mm) ÷ mittauskohta (450,0 mm, 550,0 mm tai 650,0 mm) × mitattu "f"-arvo
Säädetty arvo (360,0 mm) ÷ mittauskohta (450,0 mm, 550,0 mm tai 650,0 mm) × mitattu "f"-arvo
Kun syötät suurennus- tai pienennyssuhdetta
Jos osa kuvasta ei tulostu sivulle vaiheessa 1, syötä laskettu suurennus- tai pienennyssuhde kohdissa [Zoomaus (f)] ja [Zoomaus (d)] ja paina [OK].
Jos haluat suurentaa tai pienentää tulostuskuvaa syöttösuunnan suuntaisesti, syötä arvo kohtaan [Zoomaus (f)].
Jos haluat suurentaa tai pienentää tulostuskuvaa kohtisuorassa syöttösuuntaan nähden, anna arvo [Zoomaus (d)].
Voit vaihtaa syötetyn arvon etumerkin painamalla [±].
Etureunan kohdistusta säädettäessä
Mitattuja arvoja syötettäessä
Syötä kohtaan [Vas. reunan (i) säätö] määrätyn arvon (20,0 mm) ja vaiheessa 1 mitatun i:n pituuden välinen ero ja paina sitten [OK].
Jos mitattu i:n pituus on 21,5 mm, syötä -1,5 mm.
Jos mitattu i:n pituus on 18,5 mm, syötä +1,5 mm.
Voit vaihtaa syötetyn arvon etumerkin painamalla [±].
Säädettäessä testisivun vasemmassa alakulmassa olevan ilmaisimen perusteella
Tarkasta paperin reunan ja ilmaisimen keskiviivan välinen siirtymä, syötä vastaava arvo ja paina [OK].
Kun ilmaisimen keskiviiva on paperin reunan ulkopuolella (kun ilmaisimen keskiviivaa ei ole tulostettu sivulle), aseta positiivinen (+) arvo. Tulostuskohta liikkuu oikeaa reunaa kohti syöttösuunnan mukaan.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,4 mm paperin reunan ulkopuolella, aseta [Etupuoli]-arvoksi ”0,4 mm”.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,4 mm paperin reunan ulkopuolella, aseta [Etupuoli]-arvoksi ”0,4 mm”.
Kun ilmaisimen keskiviiva on paperin reunan sisällä, aseta negatiivinen (-) arvo. Tulostuskohta liikkuu vasenta reunaa kohti syöttösuunnan mukaan.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,6 mm paperin reunan sisäpuolella, aseta [Etupuoli]-arvoksi ”-0,6 mm”.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,6 mm paperin reunan sisäpuolella, aseta [Etupuoli]-arvoksi ”-0,6 mm”.
Vasemman reunan kohdistusta säädettäessä
Mitattuja arvoja syötettäessä
Syötä kohtaan [Etureunan (e) kohdistus] määrätyn arvon (20,0 mm) ja vaiheessa 1 mitatun e:n pituuden välinen ero ja paina sitten [OK].
Jos mitattu e:n pituus on 21,0 mm, syötä - -1,0 mm.
Jos mitattu e:n pituus on 19,0 mm, syötä - +1,0 mm.
Voit vaihtaa syötetyn arvon etumerkin painamalla [±].
Säädettäessä testisivun etureunassa olevan ilmaisimen perusteella
Tarkasta paperin reunan ja ilmaisimen keskiviivan välinen siirtymä, syötä vastaava arvo ja paina [OK].
Kun ilmaisimen keskiviiva on paperin reunan ulkopuolella (kun ilmaisimen keskiviivaa ei ole tulostettu sivulle), aseta positiivinen (+) arvo. Tulostuskohta siirtyy kohti takareunaa syöttösuunnan mukaan.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,4 mm paperin reunan ulkopuolella, aseta [Etupuoli]-arvoksi ”0,4 mm”.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,4 mm paperin reunan ulkopuolella, aseta [Etupuoli]-arvoksi ”0,4 mm”.
Kun ilmaisimen keskiviiva on paperin reunan sisällä, aseta negatiivinen (-) arvo. Tulostuskohta liikkuu etureunaa kohti syöttösuunnan mukaan.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,6 mm paperin reunan sisäpuolella, aseta [Etupuoli]-arvoksi ”-0,6 mm”.
Esimerkki: Jos etupuolen ilmaisimen keskiviiva on 0,6 mm paperin reunan sisäpuolella, aseta [Etupuoli]-arvoksi ”-0,6 mm”.
Tulosta testisivu uudelleen painamalla ja tarkista säätöjen lopputulos.
Kuvan kohdistusta korjattaessa, vinoneliövääristymän korjaus tai puolisuunnikasvääristymän korjaus
1
Valitse [Korjaa kuvan kohdistusvirhe], [Korjaa väärist. (suunnikas)] tai [Korjaa väärist. (puolisuunn.)].
2
Valitse [Testituloste].
3
Aseta testisivujen kopiomäärä ja paina [Seuraava].
4
Valitse paperilähde, johon on lisätty säädettävää paperia.
5
Valitse [Aloita tulostus].
Testisivu tulostetaan.
Kun säädät kuvakokoa, säädä joko vasemman reunan tai etureunan kohdistusta
1
Valitse [Älä käytä skanneria].
2
Valitse [Testituloste].
3
Aseta testisivujen kopiomäärä ja paina [Seuraava].
4
Valitse paperilähde, johon on lisätty säädettävää paperia.
5
Valitse [Aloita tulostus].
Testisivu tulostetaan.
4
Jos haluat tehdä lisäsäätöjä, toista vaiheet 1–3.
* Kun avaat [Säädä kuvan paikka] -näytön Säädä vasemman reunan kohdistusta- tai Säädä etureunan kohdistusta -toiminnon jälkeen, näytön arvoksi palautetaan 0,0 mm, mutta aiemmin asetettu arvo säilyy. Jos haluat toistaa säädön, tarkasta uudelleen tulostetun testisivun ilmaisin ja aseta kyseinen arvo.
5
Paina [OK] [Sulje].
[Sulje].HUOMAUTUS
Jos haluat palauttaa säilytetyt säätöarvot alkuperäisiin arvoihin ja suorittaa säädön uudelleen, paina [Palauta alkuasetukset] arvojen asettamisnäytössä.
