Staple Finisher-AB, Staple Finisher Lite-A ([Amerikat]), Paper Folding/Booklet Finisher-A, Buffer Pass Unit-R ja Puncher Unit-A

Jos haluat nitoa paperia, taittaa paperia ja käyttää muita viimeistelytoimintoja, asenna lisälaite Staple Finisher-AB, Staple Finisher Lite-A (saatavilla vain Amerikan mantereella) tai Paper Folding/Booklet Finisher-A.
Jos haluat käyttää viimeistelijää, sinun on asennettava myös Buffer Pass Unit-R paperin syöttämiseksi laitteesta.
Asentamalla seuraavan kohteen rei'itysyksikkö viimeistelijään, voit käyttää myös rei'itystoimintoa.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Käytettävissä olevat viimeistelytoiminnot

Varotoimet viimeistelytoimintoja käytettäessä

Manuaalisen nidonnan käyttäminen

Osien nimet ja toiminnot

Tekniset tiedot

Käytettävissä olevat viimeistelytoiminnot

Kun Staple Finisher-AB, Staple Finisher Lite-A (saatavilla vain Amerikan mantereella) tai Paper Folding/Booklet Finisher-A on asennettu, käytettävissä on alla näytetyt viimeistelytoiminnot.

Lajittelutoiminnot

Lajittelu

Ryhmä

Siirto

Nidontatoiminnot

Kulma

Kaksois

Vihkonidonta*1

Ei nidontaa*2

Manuaalinen nidonta

Taittotoiminnot

Vihkotaitto*1

C-vihkotaitto*1

Rei'itystoiminnot

Rei’itys*3

*1Käytettävissä vain, kun Paper Folding/Booklet Finisher-A on valittuna.

*2Käytettävissä vain, kun Staple Finisher-AB tai Paper Folding/Booklet Finisher-A on asennettuna.

*3Käytettävissä vain, kun Puncher Unit-A on valittuna.

HUOMAUTUS

Tietoja viimeistelytoiminnoista on seuraavassa:

Lisävarusteet viimeistelytoiminnoilla

Varotoimet viimeistelytoimintoja käytettäessä

Varotoimet käytettäessä lajittelua ja ryhmittelyä

Jos täyttöraja saavutetaan tason laskemisen aikana, paperi työntyy automaattisesti vapaana olevaan tasoon. Jos kaikki käytettävissä olevat tasot täyttyvät, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.

Varotoimet nidontaa käytettäessä

Nidottavien arkkien lukumäärä vaihtelee paperin tyypin ja paksuuden perusteella. Tekniset tiedot
Jos laite ei pysty nitomaan paperia, vaihda paperi tai vähennä nidottavien arkkien määrää.

Poista nidottu paperi, kun se on saapunut kokonaan lokeroon. Älä poista paperia nidonnan aikana.

Kun [Lisää niittejä nitojayksikköön.] tulee näkyviin, vaihda niittipesä ja lisää niittejä. Niittien lisääminen (lisälaite)

Jos taso saavuttaa alarajan, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.

Varotoimet vihkonidontaa käytettäessä

Taitosten tarkkuus vaihtelee riippuen paperityypistä ja arkkien lukumäärästä.

Kun tulostat suuren määrän vihkonidontavihkoja, voit alentaa paperin pysäytintä jatkaaksesi tulostusta ilman vihkotason kapasiteettirajoituksia. Jos lasket paperin pysäyttimen alas, valmistele laatikko tai muu säiliö luovutettujen paperien vastaanottamista varten, jotta ne eivät putoa suoraan lattialle.
Katso lisätietoja paperin pysäyttimen käytöstä laitteen viimeistelijän ulkoisten osien kuvauksesta. Ulkonäkymä

Varotoimet käytettäessä Ei niittejä -toimintoa

Lisätietoja toiminnoista, joita ei voi käyttää Ei niittejä -toiminnon kanssa, on kohdassa Restrictions on Combinations of Copy Functions (Rajoitukset kopiointitoimintojen yhdistelmissä) käyttöoppaan verkkoversiosivustossa.
https://oip.manual.canon/

Kun paperin kummallekin puolelle ei voi tulostaa ja paperikoko vaihtelee, Ei niittejä -toimintoa ei voi aina käyttää. Tämä rajoitus määräytyy puristuskohdan perusteella.

Ei niittejä -toiminnolla puristettu osa saattaa irrota helposti. Tämä määräytyy käyttöympäristön ja paperityypin perusteella.

Manuaalisen nidonnan käyttäminen

Aseta paperipino viimeistelijän aukkoon ja odota tietty aika. Laite tunnistaa paperipinon ja nitoo sen automaattisesti.
Kun paperipino havaitaan, nidontapainikkeen merkkivalo vilkkuu. Nidonnan valmistuttua valo sammuu. Kun nidontapainikkeen merkkivalo sammuu, vedä paperipino ulos.

Aseta paperipino tulostuspuoli alaspäin ja aseta nidottava kulma suoraan sisään.

Manuaalista nidontaa ei voi tehdä tulostuksen aikana.

HUOMAUTUS

Automaattinidontaan kuluvaa aikaa voi muuttaa, kun paperinippu asetetaan paikalleen. [Nidonnan alun aikaviive nidontalilassa.]

Voit nitoa paperin painamalla nidontapainiketta. Tällöin et joudu odottamaan, että laite nitoo paperin automaattisesti.

Osien nimet ja toiminnot

Ulkonäkymä

Sisäpuoli

Ulkonäkymä

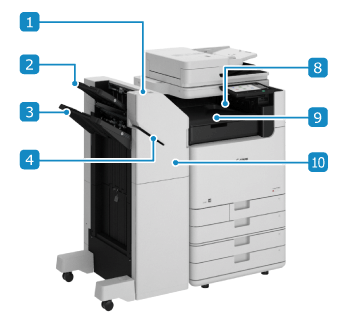

Staple Finisher-AB ja Staple Finisher Lite-A (saatavilla vain Amerikan mantereella)

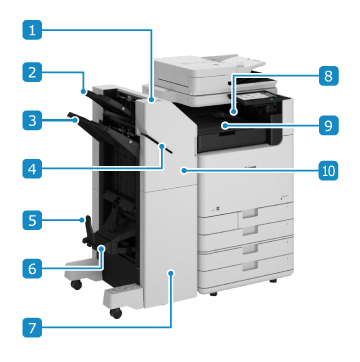

Paper Folding/Booklet Finisher-A

Nidontapainike

Manuaalisen nidontatoiminnon aikana voit painaa nidontapainiketta, jolloin et joudu odottamaan nidontaa.

* Aseta paperipino aukkoon ja odota tietty aika. Paperipino nidotaan automaattisesti ilman painikkeen painamista. Manuaalisen nidonnan käyttäminen

Luovutustaso (taso A)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Tulostuskohteen asetukset

Luovutustaso (taso B)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Tulostuskohteen asetukset

Paikka

Aseta pino paperia manuaalisesti nidottavaksi.

Paperin pysäytin

Estää vihkonidottua vihkopaperia putoamasta vihkotasolta tulostuksen aikana.

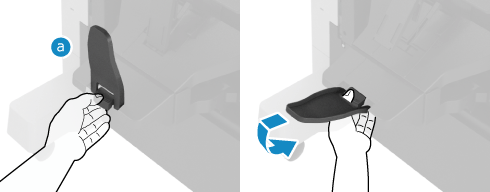

* Vedä lukon vapautusvipua (

) laskiessasi paperin pysäytintä alemmaksi.

Jos lasket paperin pysäytintä vetämättä lukituksen vapautusvipua alas, paperin pysäytin saattaa vaurioitua.

Vihkotaso

Tulostaa vihkonidottua vihkopaperia.

Etukansi (alempi)

Avaa tämä, kun vihkonidontayksikköön tulee paperi- tai niittitukos ja kun lisäät niittejä vihkonidontayksikköön.

Luovutustaso (taso C)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Tulostuskohteen asetukset

Buffer Pass Unit-R

Avaa tämä, kun tapahtuu paperitukos.

Etukansi (ylempi)

Avaa tämä, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.
Kun Puncher Unit-A on asennettu, avaa se hävittääksesi rei'itysjätteet.

Sisäpuoli

Staple Finisher-AB ja Staple Finisher Lite-A (saatavilla vain Amerikan mantereella)

Paper Folding/Booklet Finisher-A

Rei'itysjätesäiliö (kun Puncher Unit-A on asennettu)

Vedä ulos poistaaksesi rei'itysjätteen.

Vihkonidontayksikkö

Vedä se ulos, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.

Tekniset tiedot

Paperin koko, tyyppi ja paino	Kaikki paperit, jotka voivat kulkea laitteen läpi*1Käytettävä paperi
Luovutustason kapasiteetti (taso A)*2	Ei viimeistelyasetuksia, lajittelu, ryhmittely A4, B5, A5, A5R, A6R, LTR, STMT, STMTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)3, 305 x 457 mm (12" x 18")3, A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: Korkeus 24 mm (vastaa 125 arkkia) Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja) Yhdistelmä vain A4, B5 ja LTR: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) Yhdistelmä, joka sisältää 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 arkkia Muu kuin yllä oleva yhdistelmä: Korkeus 24 mm (vastaa 125 arkkia) Siirto A4, B5, LTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) A3, B4, 11" × 17", 8K: Korkeus 24 mm (vastaa 125 arkkia)
Luovutustason kapasiteetti (taso B)*2	Ei viimeistelyasetuksia, lajittelu, ryhmittely Staple Finisher-AB, Paper Folding/Booklet Finisher-A A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K: 3 000 arkkia tai korkeus 423 mm4 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: 1 500 arkkia tai korkeus 216 mm A6R: 250 arkkia5 Kirjekuoret: 100 (muu kuin Monarch) tai 30 (Monarch) Staple Finisher Lite-A (Saatavilla vain Amerikassa) 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), A3, B4, A4, A4R, B5, B5R, A5, A5R, 11" x 17", LGL, LTR, LTRR, STMT, STMTR, EXEC, 8K, 16K, 16KR: 1 500 arkkia tai korkeus 216 mm A6R: 250 arkkia5 Kirjekuoret: 100 (muu kuin Monarch) tai 30 (Monarch) Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja) Yhdistelmä vain A4, B5 ja LTR: 3 000 arkkia tai korkeus 423 mm Yhdistelmä sisältäen A6R:n: 250 arkkia5 Muu kuin yllä oleva yhdistelmä: 1 500 arkkia tai korkeus 216 mm Siirto A4, B5, LTR, EXEC, 16K: 3 000 arkkia tai korkeus 423 mm4 A3, B4, A4R, 11" × 17", LGL, LTRR, 8K: 1 500 arkkia tai korkeus 216 mm Nidonta (kulma/kaksois) A4, B5, LTR, EXEC, 16K: 200 kopiota, yhteensä 3 000 arkkia tai korkeus 423 mm (16 5/8 tuumaa)4 A3, B4, A4R, 11" × 17", LGL, LTRR, 8K: 100 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2 tuumaa) Ei nidontaa (Staple Finisher-AB ja Paper Folding/Booklet Finisher-A) A4, LTR, 16K: 200 kopiota A3, 11" × 17", 8K: 100 kopiota Z-taitto (vain kun Paper Folding Unit-L on asennettu) A3, B4, 11" x 17": 30 arkkia A4R, LGL, LTRR: 10 arkkia
Vihkotason kapasiteetti (vain Paper Folding/Booklet Finisher-A)	Vihkonidonta 52 g/m² – 81,4 g/m²:n (14–21,7 lb:n sidos) paperi 2–5 arkin sidonta: 25 kopiota 6–10 arkin sidonta: 15 kopiota 11–20 arkin sidonta: 10 kopiota 82 g/m² – 105 g/m²:n (21–28 lb:n sidos) paperi 2–5 arkin sidonta: 25 kopiota 6–10 arkin sidonta: 15 kopiota 106–220 g/m²:n (29 lb:n sidos – 80 lb:n kansi) paperi 2–5 arkin sidonta: 10 kopiota Vihkotaitto enintään 25 kopiota C-taitto enintään 25 kopiota
Nidottavien arkkien enimmäismäärä*6	Kulma ja kaksois (päällystämätön paperi) A4, B5, LTR, EXEC, 16K 52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 65 arkkia 91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 50 arkkia 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia A4R, LTRR 52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 40 arkkia 91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 30 arkkia 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia A3, B4, 11" × 17", LGL, 8K 52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 30 arkkia 91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 25 arkkia 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia Kulma ja kaksois (päällystetty paperi) 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia Ei nidontaa (Staple Finisher-AB ja Paper Folding/Booklet Finisher-A) A3, A4, 11" × 17", LTR, 8K, 16K 52 g/m² – 64 g/m² (13,8 lb:n sidos – 17 lb:n sidos): 10 arkkia 65 g/m² – 81,4 g/m² (17,3 lb:n sidos – 21,7 lb:n sidos): 8 arkkia 82 g/m² – 105 g/m² (22 lb:n sidos – 28 lb:n sidos): 6 arkkia Manuaalinen nidonta 65 arkkia
Rei'itys (kun Puncher Unit-A on asennettu)	Reikien määrä ja paperin koko Kun 2/4 Hole Puncher Unit-A on asennettu: Kaksi reikää: A3, B4, A4, A4R, B5, B5R, A5, 11" × 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Neljä reikää: A3, A4, 11" × 17", LTR, EXEC, 8K, 16K Kun 2/3 Hole Puncher Unit-A on asennettu: Kaksi reikää: A3, B4, A4, A4R, B5, B5R, A5, 11" × 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Kolme reikää: A3, B4, A4, B5, 11" × 17", LTR, EXEC, 8K, 16K Kun 4 Hole Puncher Unit-A on asennettu: Neljä reikää: A3, B4, A4, A4R, B5, B5R, A5, 11" × 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Paperin peruspaino 52 g/m² – 300 g/m² (14 lb:n sidos – 110 lb:n kansi)
Vihkonidonta ja taitto (vain Paper Folding/Booklet Finisher-A)	Paperikoko Vihkonidonta ja vihkotaitto A3, B4, A4R, 305 x 457 mm (12" x 18"), LGL, LTRR, 11" x 17" C-taitto A3, B4, A4R, LGL, LTRR Paperin peruspaino Vihkonidonta Sisältösivujen neliöpaino: 52 g/m² – 220 g/m² (14 lb:n sidos – 80 lb:n kansi) Kannen neliöpaino: 52 g/m² – 256 g/m² (14 lb:n sidos – 140 lb:n indeksi) (Neliöpainon on oltava yhtä suuri tai suurempi kuin sisältösivujen) Vihkotaitto 52 g/m² – 256 g/m² (14 lb:n sidos – 140 lb:n indeksi) C-taitto 52 g/m² – 256 g/m² (14 lb:n sidos – 140 lb:n indeksi) Vihkonidottavien arkkien määrä (päällystämätön paperi) *7 52 g/m² – 81,4 g/m² (14 lb:n sidos – 21,7 lb:n sidos): 20 arkkia 82 g/m² – 105 g/m² (22 lb:n sidos – 28 lb:n sidos): 10 arkkia 106 g/m² – 150 g/m² (29 lb:n sidos – 40 lb:n sidos): 5 arkkia 151 g/m² – 209 g/m² (56 lb kansi – 110 lb indeksi): 4 arkkia 210 g/m² – 220 g/m² (77,7 lb kansi – 80 lb kansi): 3 arkkia Vihkotaitettavien arkkien määrä (päällystämätön paperi) 52 g/m² – 105 g/m² (14 lb:n sidos – 28 lb:n sidos): 2–5 arkkia 52 g/m² – 256 g/m² (14 lb:n sidos – 140 lb:n indeksi): 1 arkki Vihkotaitettavien arkkien määrä (päällystetty paperi) 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 1 arkki C-vihkotaitettavien arkkien määrä (päällystämätön paperi) A4R, LTRR 52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 2–6 arkkia 91 g/m² – 128 g/m² (25 lb:n sidos – 34 lb:n sidos): 2–5 arkkia 52 g/m² – 256 g/m² (14 lb:n sidos – 140 lb:n indeksi): 1 arkki A3, B4, LGL 64 g/m² – 128 g/m² (17 lb:n sidos – 34 lb:n sidos): 2–5 arkkia 64 g/m² – 256 g/m² (17 lb:n sidos – 140 lb:n indeksi): 1 arkki C-vihkotaitettavien arkkien määrä (päällystetty paperi) 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 1 arkki
Mitat (L × S × K)	537 × 623 × 1 095 mm8 Kun lisätaso on avattu: 637 × 623 × 1 142 mm8
Paino	Staple Finisher-AB Noin 33 kg (72,8 lb) Staple Finisher Lite-A Noin 32 kg (70,5 lb) Paper Folding/Booklet Finisher-A Noin 57 kg (125,7 lb)

*1Paitsi kaksipuolinen tulostus Ohut 2 -paperille (52 g/m² – 59 g/m² (14 lb:n sidos – 15 lb:n sidos)) ja indeksivälilehdelle.

*2Käytettäessä 64 g/m² (17 lb:n sidos), 75 g/m² (20 lb:n sidos) tai 80 g/m² (21 lb:n sidos) paperia. Kapasiteetti vaihtelee kaikissa muissa tapauksissa.

*330 arkkia käytettäessä ohutta paperia (52 g/m² – 63 g/m² (14 lb:n sidos – 16 lb:n sidos)).

*41 500 arkkia tai korkeus 216 mm käytettäessä ohutta paperia (52 g/m² – 63 g/m² (14 lb:n sidos – 16 lb:n sidos)).

*550 arkkia käytettäessä paksua paperia (106 g/m² – 300 g/m² (29 lb:n sidos – 110 lb:n kansi)).

*6Tavallisella niittikasetilla. Nidottavien arkkien määrä voi pienentyä paperin tyypin ja paksuuden perusteella.

*7Sisältää yhden paperiarkin, enintään 256 g/m² (140 lb index), kantena.

*8 Kun tämä lisävaruste on kiinnitetty pääyksikköön tai toiseen lisävarusteeseen, vaakasuunnassa jää +5 mm:n rako.
