Umieszczanie oryginałów
Umieść dokumenty, zdjęcia i inne materiały drukowane („oryginały”), które mają być zeskanowane, przefaksowane lub skopiowane, na płycie szklanej lub w podajniku.
W zależności od rodzaju dokumentu i sposobu jego użycia, zdecyduj, czy chcesz użyć szklanej płyty czy podajnika.
W zależności od rodzaju dokumentu i sposobu jego użycia, zdecyduj, czy chcesz użyć szklanej płyty czy podajnika.
Szklana płyta robocza
Skanuje oryginały w pozycji stacjonarnej. Oryginały muszą być umieszczane pojedynczo, ale zapewnia to bardzo dokładne skanowanie.
Na szklanej szybie możesz też umieścić następujące oryginały:
Na szklanej szybie możesz też umieścić następujące oryginały:
Książki, gruby papier, cienki papier i inne oryginały, których nie można umieścić w podajniku
Kalkę kreślarską, folie i inne przezroczyste oryginały
Podajnik
W podajniku możesz umieścić wiele arkuszy oryginałów. Ułożone oryginały są podawane i skanowane automatycznie, arkusz po arkuszu.
Obie strony oryginałów mogą być skanowane jednocześnie.
Obie strony oryginałów mogą być skanowane jednocześnie.
Niezależnie od tego, czy korzystasz z płyty szklanej, czy podajnika, podczas kopiowania na papierze z logo lub korzystania z funkcji zszywania lub dziurkowania, należy zachować ostrożność w przypadku orientacji oryginału.
WAŻNE
Umieszczanie suchych oryginałów
Przed umieszczeniem oryginałów upewnij się, że tusz, korektor lub klej, które się na nich znajdują, całkowicie wyschły.
Umieszczanie oryginałów na płycie szklanej
Informacje na temat rozmiaru oryginałów, które można umieścić na szklanej płycie, znajdują się w podstawowych danych technicznych urządzenia. Podstawowe specyfikacje
1
Otwórz podajnik.
Otwórz całkowicie podajnik. Jeśli oryginał zostanie umieszczony z podajnikiem niecałkowicie otwartym, rozmiar oryginału może nie zostać prawidłowo wykryty.
2

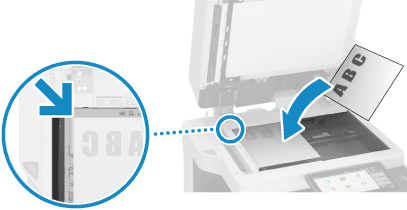

Połóż zeskanowany oryginał stroną do dołu na szklanej płycie skanera, wyrównując róg oryginału z lewym górnym rogiem szklanej płyty.
Podczas skanowania przezroczystych oryginałów
Podczas skanowania kalki technicznej, przezroczy i innych przezroczystych oryginałów umieść na wierzchu arkusz zwykłego białego papieru.
Podczas skanowania obu stron oryginału
Umieść oryginał tak, aby jego górna i dolna część znajdowały się w prawidłowej pozycji z Twojego punktu widzenia.
Podczas skanowania oryginałów, które są rozkładane
W przypadku skanowania rozkładanego oryginału, takiego jak książka lub czasopismo, umieść oryginał tak, aby jego górna krawędź była wyrównana z górną krawędzią i lewym górnym rogiem płyty szklanej.
3
Delikatnie zamknij podajnik.
Nie należy na siłę zamykać podajnika po włożeniu do niego książki, czasopisma lub innego grubego oryginału.
4
Po zakończeniu skanowania oryginałów zdejmij je ze szklanej płyty.
UWAGA
Oznaczenia rozmiaru oryginału wzdłuż krawędzi płyty szklanej wskazują również rozmiary oryginałów, których urządzenie nie rozpoznaje automatycznie.
Umieszczanie oryginałów w podajniku
Można umieścić wiele oryginałów o różnych rozmiarach.
Informacje na temat rozmiaru oryginałów, które można umieścić w podajniku, znajdują się w danych technicznych podajnika. Specyfikacja dwustronnego podajnika Single Pass
Informacje na temat rozmiaru oryginałów, które można umieścić w podajniku, znajdują się w danych technicznych podajnika. Specyfikacja dwustronnego podajnika Single Pass
WAŻNE
Aby zapobiec zacięciom papieru w podajniku, nie należy umieszczać w nim następujących oryginałów:
Pomarszczonego, pogniecionego, zwiniętego lub podartego papieru
Kalki, papierów powlekanych, cienkich papierów półprzezroczystych lub folii
Zszytego lub spiętego papieru albo papieru z karteczkami samoprzylepnymi
Papieru wydrukowanego przez drukarkę termiczną
Papieru z dziurkami
1
Rozsuń prowadnice przesuwane na zewnątrz, aż będą od siebie oddalone nieco bardziej niż szerokość oryginału.
2

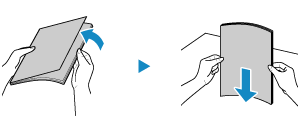

Przekartkuj oryginały i wyrównaj krawędzie.
Przekartkuj papier małymi partiami i wyrównaj krawędzie, stukając kilka razy papierem o płaską powierzchnię.
3

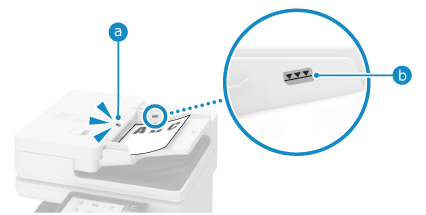

Umieść w podajniku oryginały do skanowania stroną zadrukowaną do góry.
Po prawidłowym umieszczeniu oryginału zaświeci się wskaźnik ułożenia oryginału (
).
).Wsuń papier tak, aby krawędź oryginału przylegała do podajnika.
Upewnij się, że umieszczone oryginały nie przekraczają linii limitu załadowania. (
). Jeśli przekraczają one linię limitu obciążenia, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.
). Jeśli przekraczają one linię limitu obciążenia, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.Umieszczanie oryginału o dużym formacie
Przed ułożeniem oryginału wyciągnij przedłużenie tacy podawania oryginałów i przedłużenie tacy wyprowadzającej oryginały, aby zapobiec opadaniu lub wypadaniu oryginału.
Podczas umieszczania cienkiego papieru oryginału
Cienkie oryginały papierowe mogą być trudne do umieszczenia lub mogą zostać pomarszczone w środowisku pracy o wysokiej temperaturze i wilgotności.
W przypadku oryginałów z cienkiego papieru, które trudno umieścić w podajniku, umieść oryginał, delikatnie go zaginając i nie wsuwając go zbyt daleko. Jeśli oryginał zostanie wsunięty zbyt głęboko, nie zostanie podany prawidłowo i może spowodować zacięcie papieru.
W przypadku oryginałów z cienkiego papieru w formacie A3 lub A4R podniesienie elementu podtrzymującego oryginały może zapobiec jego pomarszczeniu.
/b_in_area_americas_L.gif)
Możesz to również zrobić w przypadku papieru 11" x 17" i LTRR.
Podczas skanowania oryginału dwustronnego
Umieść oryginał tak, aby góra i dół były ustawione prawidłowo z Twojego punktu widzenia.
Podczas umieszczania wielu oryginałów o różnych rozmiarach
W przypadku oryginałów o tej samej wysokości, umieść oryginały w jednej linii. /b_in_area_asia_L.gif)
W przypadku oryginałów o różnej wysokości, umieść je tak, aby wyrównywały lewe górne rogi, patrząc z twojego punktu widzenia.
Środki ostrożności podczas umieszczania oryginałów o różnych rozmiarach
Istnieją ograniczenia dotyczące kombinacji rozmiarów oryginałów, które można ze sobą łączyć. Specyfikacja dwustronnego podajnika Single Pass
Umieszczenie oryginałów w niewłaściwej kombinacji może spowodować uszkodzenie oryginału lub zacięcie papieru.
Umieszczenie oryginałów w niewłaściwej kombinacji może spowodować uszkodzenie oryginału lub zacięcie papieru.
Nie umieszczaj razem oryginałów o różnej grubości i jakości papieru. Może to spowodować zacięcie papieru.
Jeżeli w podajniku umieścisz oryginały o różnej wysokości, krótsze oryginały nie zostaną zabezpieczone przez prowadnice i mogą być zeskanowane pod kątem.
Podczas umieszczania długiego oryginału (oryginał o długości poziomej do 990 mm (39"))
Podtrzymuj oryginał dłonią podczas jego skanowania lub drukowania.
4
Upewnij się, że ustawienie przesuwnych prowadnic odpowiada krawędziom oryginałów.
Zbyt luźne lub zbyt ciasne ustawienie prowadnic przesuwanych może powodować nieprawidłowe podawanie papieru lub zacięcie papieru.
5
Po zakończeniu skanowania oryginałów wyjmij je z tacy wyprowadzającej oryginały.
Nie dodawaj oryginałów ani nie wyjmuj ich podczas skanowania.
Pozostawienie wysuniętych oryginałów na tacy wyprowadzającej oryginały może spowodować zacięcie papieru.
Jeśli oryginał pozostanie na tacy wyprowadzającej oryginały, wskaźnik wyprowadzenia oryginału () będzie migać, gdy w podajniku zostanie umieszczony kolejny oryginał.
) będzie migać, gdy w podajniku zostanie umieszczony kolejny oryginał.
