Regulacja pozycji drukowania poprzez wprowadzenie zmierzonych wartości
Zmierz wielkość przesunięcia obrazu na stronie testowej lub dowolnej wydrukowanej stronie i wprowadź zmierzone wartości, aby przeprowadzić regulację.
Możesz wybrać elementy regulacji w zależności od napotkanych problemów.
Możesz wybrać elementy regulacji w zależności od napotkanych problemów.
Jeśli chcesz dostosować wiele elementów, możesz łatwiej wyrównać pozycję drukowania po obu stronach papieru, wykonując regulacje w następującej kolejności:
Gdy drukowany obraz jest pochylony po przekątnej (korekcja nieprawidłowego położenia obrazu)
Gdy drukowany obraz jest zniekształcony w kształcie równoległoboku (korekcja zniekształcenia (równoległobok))
Gdy drukowany obraz jest zniekształcony w kształcie trapezu (korekcja zniekształcenia (trapez)) (wyłącznie Seria C7100)
Gdy drukowany obraz jest powiększony lub zmniejszony (regulacja formatu obrazu)
Gdy pozycja obrazu jest przesunięta w lewo lub w prawo w zależności od kierunku podawania (regulowanie wyrównania krawędzi lewej)
Gdy pozycja obrazu jest przesunięta w kierunku krawędzi początkowej lub tylnej zgodnie z kierunkiem podawania (regulacja wyrównania krawędzi głównej)
* Nie można wykonać opcji Dostosuj rozmiar obrazu przy użyciu innej drukowanej strony.
Krok 1: Rejestrowanie rodzaju papieru
Zarejestruj typ papieru, dla którego chcesz dostosować pozycję drukowania, jako niestandardowy typ papieru. Rejestrowanie często używanych typów papieru
* Możesz pominąć ten krok, jeśli papier jest już zarejestrowany. Przejdź do kroku 2.
Krok 2: Drukowanie strony testowej
Wydrukuj stronę testową po obu stronach papieru, korzystając z panelu sterowania. Papier, którego można używać do drukowania dwustronnego
Nie można wydrukować strony testowej za pomocą Remote UI (Zdalny interfejs użytkownika) z poziomu komputera.
Nie można wydrukować strony testowej za pomocą Remote UI (Zdalny interfejs użytkownika) z poziomu komputera.
* Możesz pominąć ten krok, jeśli używasz strony drukowanej innej niż strona testowa. Przejdź do kroku 3. Krok 3: Regulacja poprzez wprowadzenie zmierzonych wartości
Wymagane czynności przygotowawcze
Załaduj papier, który chcesz dostosować.
* Do wydrukowania strony testowej użyj maksymalnie 10 arkuszy papieru.
1
Na panelu sterowania naciśnij [
Ustawienia/Rejestracja] na ekranie [Strona główna] lub innym. Ekran [Strona główna]
Ustawienia/Rejestracja] na ekranie [Strona główna] lub innym. Ekran [Strona główna]Zostanie wyświetlony ekran [Ustawienia/Rejestracja].
2
Naciśnij [Właściwości]
[Ustawienia Papieru] [Ustaw. zarządzania typem papieru].
[Ustawienia Papieru] [Ustaw. zarządzania typem papieru].Zostanie wyświetlony ekran [Ustaw. zarządzania typem papieru].
3
Wybierz zarejestrowany niestandardowy papier i naciśnij przycisk [Szczegóły/Edytuj].
Zostanie wyświetlony ekran [Szczegóły/Edytuj].
4
Naciśnij przycisk [Zmień] dla [Regulacja Położenia Obrazu].
Wyświetlony zostanie ekran wyboru metody regulacji.
5
Naciśnij [Nie używać skanera].
Zostanie wyświetlony ekran [Regulacja Położenia Obrazu].
6
Wydrukuj stronę testową.
Wydrukuj stronę testową zgodnie z elementami, które chcesz dostosować.
* Stronę testową wydrukowaną w celu skorygowania zniekształcenia (równoległoboku) można również wykorzystać do innych elementów regulacji z wyjątkiem korekty przesunięcia obrazu.
Podczas Korekcji przesunięcia obrazu, Korekcji zniekształcenia (równoległobok) oraz Korekcji zniekształcenia (trapez)
1
Wybierz [Ustaw Szczegóły].
2
Wybierz [Korek. nieprawi. położe. obrazu], [Kor. zniekształ. (Równoległob.)] lub [Kor. zniekształc. (Trapez)].
3
Wybierz [Strona wydruku testowego].
4
Ustaw liczbę kopii strony testowej i naciśnij [Dalej].
5
Wybierz źródło papieru zawierające papier, który chcesz wyregulować.
6
Naciśnij [Rozpocznij Wydruk].
Zostanie wydrukowana strona testowa.
Podczas wykonywania czynności Regulacja rozmiaru obrazu, Regulacja wyrównania do lewej krawędzi lub Regulacja wyrównania do lewej krawędzi
1
Wybierz [Strona wydruku testowego].
2
Ustaw liczbę kopii strony testowej i naciśnij [Dalej].
3
Wybierz źródło papieru zawierające papier, który chcesz wyregulować.
4
Naciśnij [Rozpocznij Wydruk].
Zostanie wydrukowana strona testowa.
Krok 3: Regulacja poprzez wprowadzenie zmierzonych wartości
Sprawdź przednią i tylną stronę strony testowej lub wydrukowanej, aby określić, czy pozycja drukowania uległa przesunięciu.
Jeśli pozycja uległa przesunięciu, zmierz każdą długość na stronie przedniej i z tylnej, i wykonaj regulację na podstawie zmierzonych wartości.
Jeśli pozycja uległa przesunięciu, zmierz każdą długość na stronie przedniej i z tylnej, i wykonaj regulację na podstawie zmierzonych wartości.
Zmierz każdą długość na stronie testowej lub wydrukowanej.
Zmierz długość na stronie przedniej i z tylnej. Na przedniej stronie strony testowej nadrukowana jest nazwa „Pierwsza strona”.
Podczas korekcji nieprawidłowego położenia obrazu
Strona testowa (rozmiar standardowy)
Inna wydrukowana strona

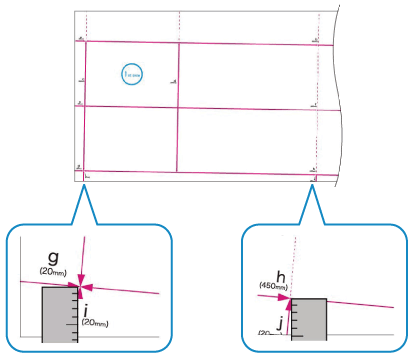

Zmierz długości „i” i „j”.
Na stronie testowej wskaźnik „i” jest drukowany po lewej stronie górnej krawędzi, a wskaźnik „j” jest drukowany po lewej stronie krawędzi dolnej, zgodnie z kierunkiem podawania.
Jeśli używasz strony drukowanej innej niż strona testowa, zmierz także długość wskaźnika „h”.
Podczas wykonywania korekcji zniekształcenia (równoległobok)
Strona testowa (rozmiar standardowy)
Inna wydrukowana strona

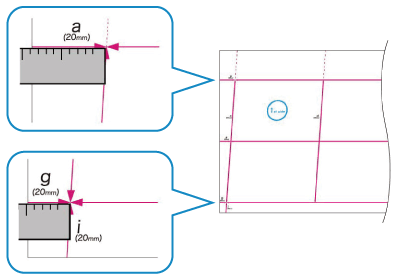

Zmierz długości „a” i „g”.
Na stronie testowej wskaźnik „a” jest drukowany po prawej stronie górnej krawędzi, a wskaźnik „g” jest drukowany po lewej stronie krawędzi górnej, zgodnie z kierunkiem podawania.
Jeśli używasz strony drukowanej innej niż strona testowa, zmierz także długość litery „c”.
Podczas wykonywania korekcji zniekształcenia (trapez) (wyłącznieSeria C7100)
Strona testowa (rozmiar standardowy)
Inna wydrukowana strona
Zmierz długości „b” i „h”.
Na stronie testowej wskaźnik „b” jest wydrukowany po prawej stronie, a wskaźnik „h” po lewej stronie, zgodnie z kierunkiem podawania.
Jeśli używasz strony drukowanej innej niż strona testowa, zmierz także długość litery „c”.
Podczas wykonywania regulacji formatu obrazu
Strona testowa (rozmiar standardowy)

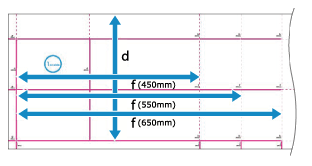

Zmierz długości „f” i „d”.
Jeżeli część obrazu nie jest wydrukowana na stronie testowej (rozmiar standardowy), zmierz długości „f/2” (połowa długości „f”) i „d/2” (połowa długości „d”). Porównaj te zmierzone wartości z zalecanymi wartościami (f/2: 180,0 mm, d/2: 125,0 mm), aby obliczyć współczynnik powiększenia lub pomniejszenia.
* W przypadku drukowania strony testowej na papierze mniejszym niż 270,0 mm x 380,0 mm (10 5/8" x 15"), część obrazu nie zostanie wydrukowana na papierze.
Podczas regulacji wyrównania krawędzi lewej
Strona testowa (rozmiar standardowy)
Inna wydrukowana strona

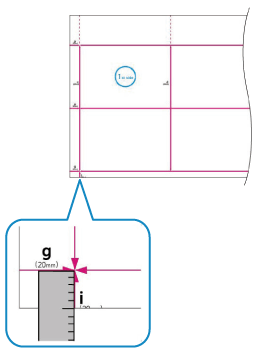

Zmierz długość „i”.
Korzystając ze strony testowej, możesz także dokonać regulacji, sprawdzając wartość wskaźnika w lewym dolnym rogu. Po sprawdzeniu wartości wskaźnika w lewym dolnym rogu przejdź do kroku 2.
Jeśli używasz strony drukowanej innej niż strona testowa, długość „i” znajduje się po lewej stronie krawędzi górnej, zgodnie z kierunkiem podawania.
W trakcie regulacji wyrównania krawędzi głównej
Strona testowa (rozmiar standardowy)
Inna wydrukowana strona

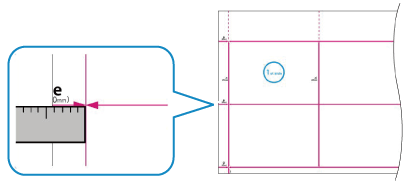

Zmierz długość „e”.
W przypadku korzystania ze strony testowej można także dokonać regulacji sprawdzając wartość wskaźnika na krawędzi górnej zgodnie z kierunkiem podawania. Po sprawdzeniu wartości wskaźnika w lewym dolnym rogu przejdź do kroku 2.
Jeśli używasz strony drukowanej innej niż strona testowa, długość „e” znajduje się na krawędzi górnej, zgodnie z kierunkiem podawania.
Wprowadź zmierzone wartości w każdym elemencie dla strony przedniej i tylnej.
Podczas korekcji nieprawidłowego położenia obrazu
Wprowadź zmierzone wartości [i] i [j], wprowadź wartość wskazaną poniżej wskaźnika [h] i naciśnij przycisk [OK].
Dla strony testowej (rozmiar standardowy): 360,0
W przypadku innej drukowanej strony: Zmierzona wartość
Podczas wykonywania korekcji zniekształcenia (równoległobok)
Wprowadź zmierzone wartości w polu [a] i [g], wprowadź wartość wskazaną poniżej w polu [c] i naciśnij przycisk [OK].
Dla strony testowej: 250,0
W przypadku innej drukowanej strony: Zmierzona wartość
Podczas wykonywania korekcji zniekształcenia (trapez) (wyłącznieSeria C7100)
Wprowadź zmierzone wartości w polu [b] i [h], wprowadź wartość wskazaną poniżej w polu [c] i naciśnij przycisk [OK].
Dla strony testowej: 250,0
W przypadku innej drukowanej strony: Zmierzona wartość
Podczas wykonywania regulacji formatu obrazu
Podczas wprowadzania zmierzonych wartości
Naciśnij przycisk [Dopasuj używając strony testowej], wprowadź zmierzone wartości w polu [f] i [d], a następnie naciśnij przycisk [OK] [OK].
[OK].
Podczas wprowadzania współczynnika powiększenia lub pomniejszenia
Jeśli część obrazu nie jest drukowana na stronie w kroku 1, wprowadź obliczony współczynnik powiększenia lub pomniejszenia w polu [Zoom (f)] i [Zoom (d)], a następnie naciśnij przycisk [OK].
Aby powiększyć lub pomniejszyć drukowany obraz w kierunku równoległym do kierunku podawania, wprowadź wartość w polu [Zoom (f)].
Aby powiększyć lub pomniejszyć drukowany obraz w kierunku prostopadłym do kierunku podawania, wprowadź wartość w polu [Zoom (d)].
Można nacisnąć [±], aby przełączyć wprowadzoną wartość pomiędzy wartością dodatnią i ujemną.
Podczas regulacji wyrównania krawędzi lewej
Podczas wprowadzania zmierzonych wartości
W polu [Położenie (i) lewej krawę.] wprowadź różnicę pomiędzy zadaną wartością (20,0 mm) a długością „i” zmierzoną w kroku 1, a następnie naciśnij przycisk [OK].
Jeśli zmierzona długość „i” wynosi 21,5 mm, wprowadź -1,5 mm.
Jeśli zmierzona długość „i” wynosi 18,5 mm, wprowadź +1,5 mm.
Można nacisnąć [±], aby przełączyć wprowadzoną wartość pomiędzy wartością dodatnią i ujemną.
Podczas regulacji w oparciu o wskaźnik w lewym dolnym rogu strony testowej
Sprawdź wielkość przesunięcia pomiędzy krawędzią papieru a linią środkową wskaźnika, wprowadź odpowiednią wartość i naciśnij [OK].
Gdy linia środkowa wskaźnika znajduje się poza krawędzią papieru (kiedy linia środkowa wskaźnika nie jest wydrukowana na stronie), ustaw wartość dodatnią (+). Pozycja drukowania przesuwa się w kierunku prawej krawędzi zgodnie z kierunkiem podawania.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,4 mm poza krawędzią papieru, ustaw [Przednia Strona] na „0,4 mm”.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,4 mm poza krawędzią papieru, ustaw [Przednia Strona] na „0,4 mm”.
Gdy linia środkowa wskaźnika znajduje się wewnątrz krawędzi papieru, ustaw wartość ujemną (-). Pozycja drukowania przesuwa się w kierunku lewej krawędzi zgodnie z kierunkiem podawania.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,6 mm wewnątrz krawędzi papieru, ustaw [Przednia Strona] na „-0,6 mm”.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,6 mm wewnątrz krawędzi papieru, ustaw [Przednia Strona] na „-0,6 mm”.
W trakcie regulacji wyrównania krawędzi głównej
Podczas wprowadzania zmierzonych wartości
W polu [Poł. krawę. prowadzą. (e)] wprowadź różnicę pomiędzy zadaną wartością (20,0 mm) a długością „e” zmierzoną w kroku 1, a następnie naciśnij przycisk [OK].
Jeśli zmierzona długość „e” wynosi 21,0 mm, wprowadź -1,0 mm.
Jeśli zmierzona długość „e” wynosi 19,0 mm, wprowadź +1,0 mm.
Można nacisnąć [±], aby przełączyć wprowadzoną wartość pomiędzy wartością dodatnią i ujemną.
Podczas regulacji w oparciu o wskaźnik na górnej krawędzi strony testowej
Sprawdź wielkość przesunięcia pomiędzy krawędzią papieru a linią środkową wskaźnika, wprowadź odpowiednią wartość i naciśnij [OK].
Gdy linia środkowa wskaźnika znajduje się poza krawędzią papieru (kiedy linia środkowa wskaźnika nie jest wydrukowana na stronie), ustaw wartość dodatnią (+). Pozycja drukowania przesuwa się w kierunku krawędzi dolnej zgodnie z kierunkiem podawania.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,4 mm poza krawędzią papieru, ustaw [Przednia Strona] na „0,4 mm”.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,4 mm poza krawędzią papieru, ustaw [Przednia Strona] na „0,4 mm”.
Gdy linia środkowa wskaźnika znajduje się wewnątrz krawędzi papieru, ustaw wartość ujemną (-). Pozycja drukowania przesuwa się w kierunku krawędzi górnej zgodnie z kierunkiem podawania.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,6 mm wewnątrz krawędzi papieru, ustaw [Przednia Strona] na „-0,6 mm”.
Przykład: Jeśli linia środkowa wskaźnika na przedniej stronie znajduje się 0,6 mm wewnątrz krawędzi papieru, ustaw [Przednia Strona] na „-0,6 mm”.
Wydrukuj stronę testową ponownie i sprawdź wyniki regulacji.
Podczas Korekcji przesunięcia obrazu, Korekcji zniekształcenia (równoległobok) oraz Korekcji zniekształcenia (trapez)
1
Wybierz [Korek. nieprawi. położe. obrazu], [Kor. zniekształ. (Równoległob.)] lub [Kor. zniekształc. (Trapez)].
2
Wybierz [Strona wydruku testowego].
3
Ustaw liczbę kopii strony testowej i naciśnij [Dalej].
4
Wybierz źródło papieru zawierające papier, który chcesz wyregulować.
5
Naciśnij [Rozpocznij Wydruk].
Zostanie wydrukowana strona testowa.
Podczas wykonywania czynności Regulacja rozmiaru obrazu, Regulacja wyrównania do lewej krawędzi lub Regulacja wyrównania do lewej krawędzi
1
Wybierz [Nie używać skanera].
2
Wybierz [Strona wydruku testowego].
3
Ustaw liczbę kopii strony testowej i naciśnij [Dalej].
4
Wybierz źródło papieru zawierające papier, który chcesz wyregulować.
5
Naciśnij [Rozpocznij Wydruk].
Zostanie wydrukowana strona testowa.
4
Jeśli konieczna jest dalsza regulacja, powtórz kroki od 1 do 3.
* Po wyświetleniu ekranu [Regulacja Położenia Obrazu] po wykonaniu opcji Dostosuj wyrównanie lewej krawędzi lub Dopasuj wyrównanie krawędzi górnej wartość na ekranie zostanie zresetowana do „0,0 mm”, ale poprzednio ustawiona wartość zostanie zachowana. Jeśli chcesz powtórzyć regulację, sprawdź wskaźnik na ponownie wydrukowanej stronie testowej i ustaw tę wartość.
5
Naciśnij [OK] [Zamknij].
[Zamknij].UWAGA
Jeśli chcesz zresetować zachowane wartości regulacji do wartości początkowych i ponownie przeprowadzić regulację, naciśnij przycisk [Wznów pocz. ustawienia] na ekranie ustawiania wartości.
