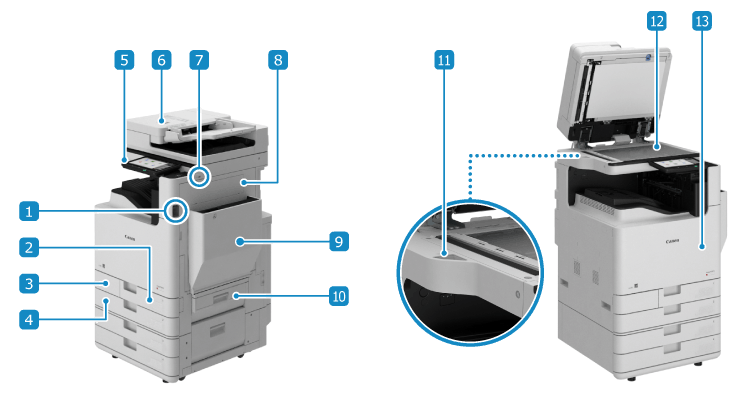

Przednia strona

Przycisk zasilania

Włącz i wyłącz zasilanie urządzenia. Włączanie i wyłączanie urządzenia

Szuflada na papier 1

Załaduj często używany papier. Szuflada na papier

Pokrywa pojemnika na zużyty toner

Otwórz pokrywę, podczas wymiany pojemnika na zużyty toner.

Szuflada na papier 2

Załaduj często używany papier. Można załadować papier o formacie, który nie może być ładowany do szuflady na papier 1. Szuflada na papier

Panel sterowania

Do obsługi urządzenia i sprawdzania jego stanu używaj wyświetlacza ekranu dotykowego. Panel sterowania

Podajnik

W podajniku możesz umieścić wiele arkuszy oryginałów. Umieszczone oryginały są automatycznie podawane i skanowane jeden po drugim. Dwustronny podajnik Single Pass

Port USB (dla urządzeń USB) (z przodu, po prawej stronie)

Można podłączyć komercyjną pamięć USB lub klawiaturę USB.

* Obsługuje USB 2.0.

Prawa pokrywa jednostki głównej

Otwórz pokrywę, gdy wewnątrz urządzenia nastąpi zacięcie papieru.

Taca wielofunkcyjna

Aby tymczasowo użyć papieru niezaładowanego do szuflady na papier, załaduj go na tacę wielofunkcyjną. Taca wielofunkcyjna

Prawa pokrywa szuflady na papier

Otworzyć, gdy wystąpi zacięcie papieru.

Pojemnik na szmatkę do czyszczenia szklanej płyty

Przechowuje ściereczkę do czyszczenia szkła.

Szklana płyta

Książki, gruby i cienki papier oraz inne oryginały, których nie można umieścić w podajniku, należy umieszczać na szklanej płycie. Umieszczone oryginały są skanowane w stanie stacjonarnym. Umieszczanie oryginałów

Przednia pokrywa jednostki głównej

Otwórz, aby wymienić zasobnik tonera i moduł bębna oraz wyczyścić głowicę drukującą LED.

WAŻNE

Jeżeli do portu USB (w przypadku urządzeń USB) zostanie podłączone urządzenie, które przekracza następującą moc zasilacza zapewnianą przez urządzenie, urządzenie może ulec uszkodzeniu.

Przód, prawa strona: 5 V 500 mA

Tył, prawa strona: 5 V 900 mA

Nie dociskaj podajnika na siłę, aby go zamknąć, podczas umieszczania książki, czasopisma lub innego grubego oryginału na płycie szklanej.

UWAGA

Szczegółowe informacje na temat konfiguracji urządzenia po zainstalowaniu modułów opcjonalnych oraz nazwy części wyposażenia opcjonalnego można znaleźć poniżej.

Obsługiwane opcje

Aby zapewnić efektywne użytkowanie urządzenia, należy regularnie czyścić powierzchnię urządzenia i szklaną płytę.

Czyszczenie powierzchni urządzenia

Czyszczenie szklanej płyty roboczej

Jeżeli podczas używania podajnika wystąpią poniższe objawy, wyczyść podajnik: Czyszczenie podajnika

Oryginały ulegają zabrudzeniu

Oryginały często się zacinają

Wydruki po skanowaniu, kopiowaniu lub wysyłaniu faksów są rozmazane

Rozmiar oryginału nie został poprawnie wykryty
