* Ao colocar papel na gaveta para papel 2, também pode usar o método de carregamento para melhorar a precisão da impressão. Método de carregamento para melhorar a precisão da impressão (gaveta para papel 2)
* Se utilizar envelopes ou papel com logótipos, tenha em atenção a orientação do papel colocado e que lado está virado para cima.
Colocar papel na gaveta de papel
Coloque o papel que utiliza frequentemente na gaveta de papel, que tem capacidade para uma grande quantidade de papel.
O método de programação varia dependendo do tamanho do papel a ser colocado.
O método de programação varia dependendo do tamanho do papel a ser colocado.
Ao colocar A3, A4 ou outro papel de formato standard ou envelopes
Quando colocar papel de separador
Ao colocar papel de formato personalizado
* Para saber como colocar papel na gaveta para papel opcional High Capacity Cassette Feeding Unit-F, consulte o seguinte:
IMPORTANTE
Não carregue papel impresso
Pode ocorrer uma avaria, se colocar papel impresso numa gaveta para papel. Se pretender imprimir no verso do papel impresso (impressão manual de frente e verso), certifique-se de colocar o papel no tabuleiro multifunções. Colocar papel no tabuleiro multifunções
Colocar papel de tamanho padrão
Pode colocar corretamente o papel ao alinhar as guias do papel na gaveta de papel com as marcas.
1
Puxe a gaveta do papel na sua direção até parar.
2
Ajuste a posição das guias do papel para o formato de papel a colocar.
1

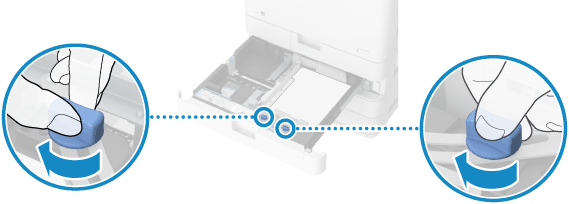

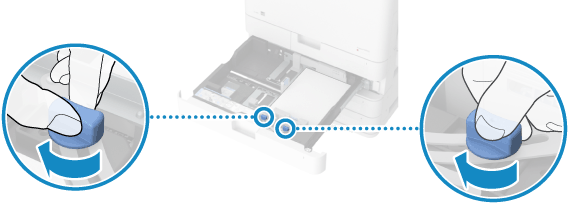

Desaperte o parafuso de fixação.
Este passo não é necessário para a gaveta para papel 1. Avance para o passo 2.
2

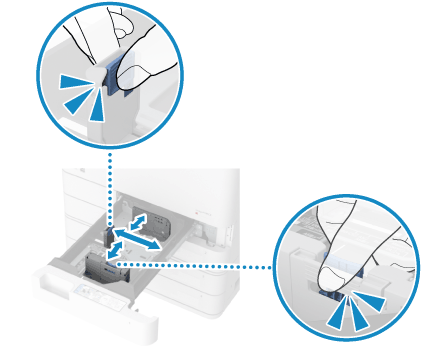

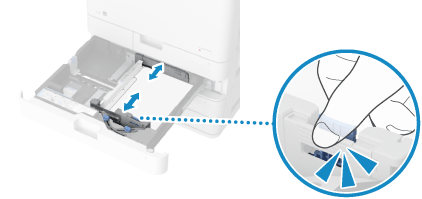

Enquanto segura a alavanca de libertação, mova a guia do papel.
Ao colocar envelopes, instale o alimentador de envelopes antes de mover as guias do papel.
Gaveta para papel 1 Instalação do alimentador de envelopes e a orientação dos envelopes (gaveta para papel 1)
Gaveta para papel 2 Instalação do alimentador de envelopes e orientação dos envelopes (gaveta para papel 2)
3

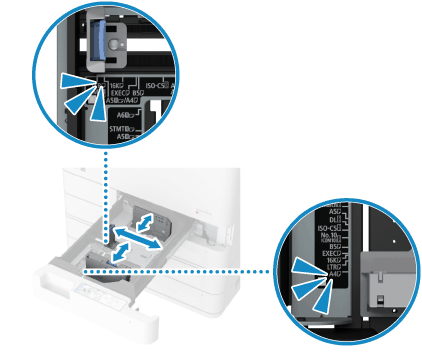

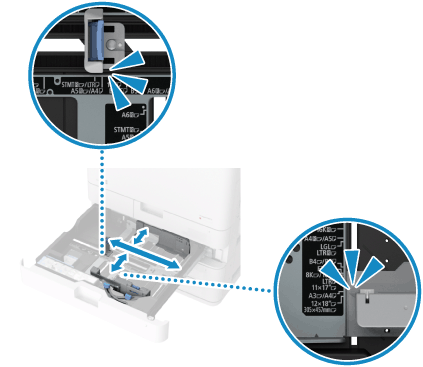

Alinhe as projeções nas guias do papel com o indicador do formato do papel a colocar.
Alinhe as guias do papel na posição até ouvir um clique.
Se as guias de papel não estiverem alinhadas corretamente, o formato do papel colocado não será exibido corretamente no ecrã do painel de controlo. Além disso, pode resultar em encravamentos de papel, impressões manchadas e áreas sujas no interior da máquina.
Se as guias de papel não estiverem alinhadas corretamente, o formato do papel colocado não será exibido corretamente no ecrã do painel de controlo. Além disso, pode resultar em encravamentos de papel, impressões manchadas e áreas sujas no interior da máquina.
O indicador do formato de papel pode indicar um formato de papel que não pode ser colocado na máquina. Para saber o formato do papel que pode ser colocado na máquina, consulte o seguinte:
Se não houver um indicador do formato de papel para o papel a ser carregado, carregue-o usando o método de formato personalizado. Colocar papel de tamanho não normalizado
4

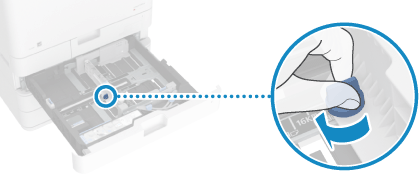

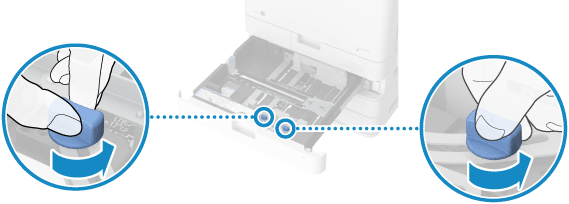

Aperte o parafuso de fixação.
Evite apertar o parafuso de fixação enquanto segura as guias do papel. Isto pode resultar em encravamento de papel.
Este passo não é necessário para a gaveta para papel 1. Avance para o passo 3.
Folheie o papel e alinhe as extremidades.
Ventile bem o papel em ambas as direções.
Depois de ventilar o papel, alinhe os rebordos numa superfície plana.
4
Coloque o papel com o lado da impressão voltado para cima.
Coloque o papel de forma a alinhar a extremidade da pilha de papel com a parte direita da gaveta para papel.

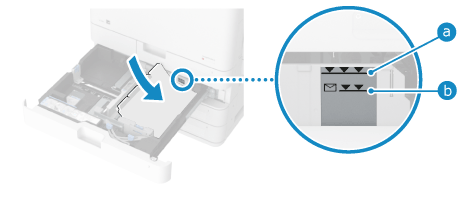

Certifique-se de que o papel colocado não exceda a linha de limite de carregamento (
para outros que não envelopes e
para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.
para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.5
Coloque cuidadosamente a gaveta para papel de volta na máquina.
6
Defina o formato e o tipo de papel conforme necessário. Definir o tipo e o tamanho de papel para a gaveta para papel
O formato do papel é reconhecido automaticamente. Tamanhos de papel que podem ser detetados automaticamente
* Se o formato de papel apresentado for diferente do formato de papel colocado, isso significa que o papel pode não ter sido bem colocado. Recarregue o papel.
* Se for colocado papel de um formato que não foi detetado automaticamente, ou um formato diferente for detetado mesmo após recarregar o papel, altere a programação do formato do papel.
Por predefinição, o tipo de papel está definido para Plain 1 ou Plain 2. Quando for colocado um tipo diferente de papel, altere as programações do tipo de papel.
Método de carregamento para melhorar a precisão da impressão (gaveta para papel 2)
1
Puxe a gaveta do papel na sua direção até parar.
2
Ajuste a posição das guias do papel para o formato de papel a colocar.
1
Desaperte o parafuso de fixação.
2
Enquanto segura a alavanca de libertação, mova a guia do papel.
Ao colocar envelopes, instale o alimentador de envelopes antes de mover as guias do papel. Instalação do alimentador de envelopes e orientação dos envelopes (gaveta para papel 2)
3
Alinhe as projeções nas guias do papel com o indicador do formato do papel a colocar.
Alinhe as guias do papel na posição até ouvir um clique.
Se as guias de papel não estiverem alinhadas corretamente, o formato do papel colocado não será exibido corretamente no ecrã do painel de controlo. Além disso, pode resultar em encravamentos de papel, impressões manchadas e áreas sujas no interior da máquina.
Se as guias de papel não estiverem alinhadas corretamente, o formato do papel colocado não será exibido corretamente no ecrã do painel de controlo. Além disso, pode resultar em encravamentos de papel, impressões manchadas e áreas sujas no interior da máquina.
O indicador do formato de papel pode indicar um formato de papel que não pode ser colocado na máquina. Para saber o formato do papel que pode ser colocado na máquina, consulte o seguinte:
Se não houver um indicador do formato de papel para o papel a ser carregado, carregue-o usando o método de formato personalizado. Colocar papel de tamanho não normalizado
3
Folheie o papel e alinhe as extremidades.
Ventile bem o papel em ambas as direções.
Depois de ventilar o papel, alinhe os rebordos numa superfície plana.
4
Coloque o papel com o lado da impressão voltado para cima.
Coloque o papel de forma a alinhar a extremidade da pilha de papel com a parte direita da gaveta para papel.
Certifique-se de que o papel colocado não exceda a linha de limite de carregamento ( para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.
para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.5
Alinhe as guias do papel com a largura do papel.
1

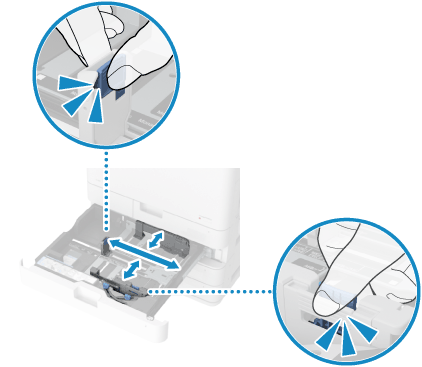

Enquanto segura a alavanca de libertação, mova as guias do papel.
Se as guias do papel estiverem alinhadas, mas demasiado soltas ou apertadas, tal pode causar problemas de alimentação ou encravamento de papel.
2

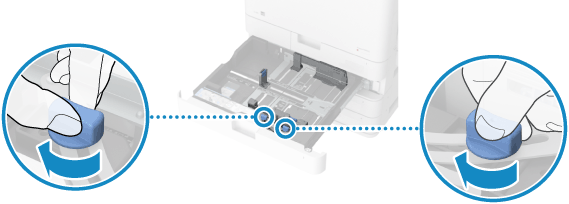

Aperte o parafuso de fixação.
Evite apertar o parafuso de fixação enquanto segura as guias do papel. Isto pode resultar em encravamento de papel.
Coloque cuidadosamente a gaveta para papel de volta na máquina.
7
Defina o formato e o tipo de papel conforme necessário. Definir o tipo e o tamanho de papel para a gaveta para papel
O formato do papel é reconhecido automaticamente. Tamanhos de papel que podem ser detetados automaticamente
* Se o formato de papel apresentado for diferente do formato de papel colocado, isso significa que o papel pode não ter sido bem colocado. Recarregue o papel.
* Se for colocado papel de um formato que não foi detetado automaticamente, ou um formato diferente for detetado mesmo após recarregar o papel, altere a programação do formato do papel.
Por predefinição, o tipo de papel está definido para Plain 1 ou Plain 2. Quando for colocado um tipo diferente de papel, altere as programações do tipo de papel.
NOTA
Se uma etiqueta de formato de papel estiver afixada na gaveta do papel, substitua a etiqueta de formato do papel após alterar o formato do papel. Gaveta para papel
Colocar separadores
Para colocar separadores na gaveta para papel, precisa do Tab Feeding Attachment-F opcional. Tab Feeding Attachment-F
Só pode colocar separadores na gaveta para papel 2.
Só pode colocar separadores na gaveta para papel 2.
1
Puxe a gaveta para papel 2 na sua direção até parar.
2
Desaperte o parafuso de fixação.
3

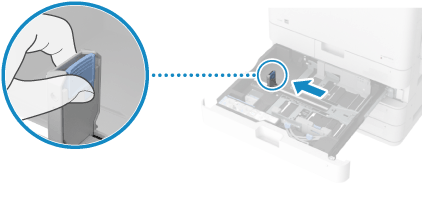

Desloque a guia do papel do lado esquerdo para a margem esquerda.
Enquanto segura a alavanca de libertação, mova as guias do papel.
4

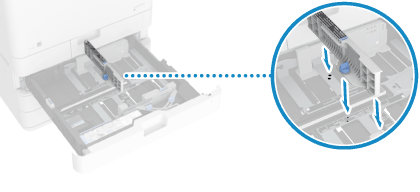

Instale o Tab Feeding Attachment-F na gaveta para papel 2.
1
Instale Tab Feeding Attachment-F para que fique alinhado com o indicador de tamanho A4 ou LTR.
2
Rode o botão para fixar o Tab Feeding Attachment-F.
5
Coloque os separadores.
Coloque os separadores na ordem normal, com a frente voltada para cima e a guia voltada para o lado esquerdo.
Certifique-se de que o papel colocado não exceda a linha de limite de carregamento ( para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.
para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.6
Alinhe as guias do papel superior e inferior com o comprimento do papel.
Enquanto segura a alavanca de libertação, alinhe as guias do papel com o comprimento do papel.
Se as guias do papel ficarem demasiado folgadas ou demasiado apertadas, podem causar problemas de alimentação ou encravamentos de papel.
7
Aperte o parafuso de fixação.
8
Coloque cuidadosamente a gaveta para papel de volta na máquina.
9
Programe o tipo de papel. Definir o tipo e o tamanho de papel para a gaveta para papel
O formato do papel é reconhecido automaticamente.
* Se o tamanho do papel detetado não for A4 ou LTR, o papel pode não estar corretamente colocado. Recarregue o papel.
Por predefinição, o tipo de papel está definido para Plain 1 ou Plain 2. Quando os separadores estiverem colocados, altere a definição do tipo de papel.
NOTA
Se uma etiqueta de formato de papel estiver afixada na gaveta do papel, substitua a etiqueta de formato do papel após alterar o formato do papel. Gaveta para papel
Colocar papel de tamanho não normalizado
Pode colocar corretamente o papel ao alinhar as guias do papel na gaveta para papel com o papel.
Se utilizar papel com logótipos, tenha em atenção a orientação do papel colocado e que lado está virado para cima. Orientação para colocar papel com um logótipo
Se utilizar papel com logótipos, tenha em atenção a orientação do papel colocado e que lado está virado para cima. Orientação para colocar papel com um logótipo
1
Puxe a gaveta do papel na sua direção até parar.
2
Desaperte o parafuso de fixação.
Este passo não é necessário para a gaveta para papel 1. Avance para o passo 3.
Deslize as guias do papel para o exterior.
Enquanto segura a alavanca de libertação, mova as guias do papel.
4
Folheie o papel e alinhe as extremidades.
Ventile bem o papel em ambas as direções.
Depois de ventilar o papel, alinhe os rebordos numa superfície plana.
5
Coloque o papel com o lado da impressão voltado para cima.
Coloque o papel de forma a alinhar a extremidade da pilha de papel com a parte direita da gaveta para papel.
Certifique-se de que o papel colocado não exceda a linha de limite de carregamento ( para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.
para outros que não envelopes e para envelopes). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.6
Alinhe as guias do papel com a largura e o comprimento do papel.
Enquanto segura a alavanca de libertação do bloqueio, alinhe as guias do papel com a largura e o comprimento do papel.
Se as guias do papel ficarem demasiado folgadas ou demasiado apertadas, podem causar problemas de alimentação ou encravamentos de papel.
7
Aperte o parafuso de fixação.
Este passo não é necessário para a gaveta para papel 1. Avance para o passo 8.
Coloque cuidadosamente a gaveta para papel de volta na máquina.
9
Defina o tamanho e o tipo de papel. Definir o tipo e o tamanho de papel para a gaveta para papel
Defina o tamanho (comprimento do lado) do papel colocado.
Por predefinição, o tipo de papel está definido para Plain 1 ou Plain 2. Quando for colocado um tipo diferente de papel, altere as programações do tipo de papel.
