* При загрузке бумаги в кассету для бумаги 2 можно также использовать способ загрузки для повышения точности печати. Способ загрузки для повышения точности печати (кассета для бумаги 2)
* При использовании конвертов или бумаги с логотипом необходимо учитывать ориентацию загружаемой бумаги и то, какая сторона обращена вверх.
Загрузка бумаги в кассету для бумаги
Загрузите бумагу, которая обычно используется, в лоток для бумаги, который вмещает большое количество бумаги.
Способ настройки параметров зависит от формата загружаемой бумаги.
Способ настройки параметров зависит от формата загружаемой бумаги.
При загрузке конвертов или бумаги формата A3, A4 или другого стандартного размера
При загрузке бумаги для разделителей
При загрузке бумаги пользовательского формата
* Сведения о том, как загрузить бумагу в дополнительную кассету для бумаги High Capacity Cassette Feeding Unit-F, см. в следующих разделах:
ВАЖНО
Не загружайте бумагу, на которой была выполнена печать
Если загрузить отпечатанную бумагу в кассету для бумаги, может возникнуть неисправность. При печати на обратной стороне отпечатанной бумаги (двусторонняя печать вручную) убедитессь, что бумага загружена в универсальный лоток. Загрузка бумаги в универсальный лоток
Загрузка бумаги стандартного размера
Для правильной загрузки бумаги необходимо совместить направляющие в лотке для бумаги с отметками.
1
Выдвиньте кассету для бумаги на себя до упора.
2
Установите направляющие для бумаги в положение, соответствующее формату загружаемой бумаги.
1

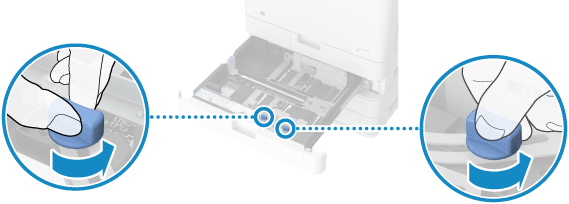

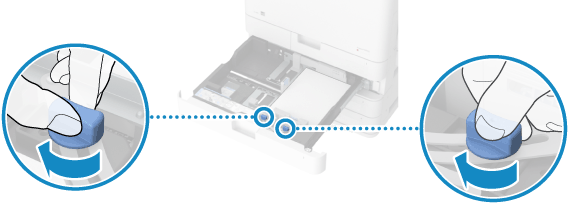

Ослабьте фиксирующий винт.
Этот шаг не требуется для кассеты для бумаги 1. Перейдите к шагу 2.
2

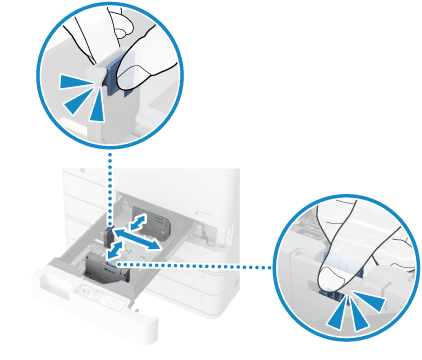

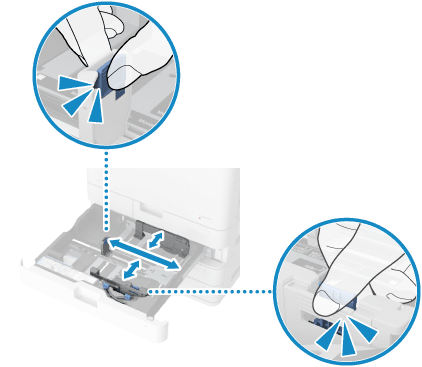

Удерживая рычаг разблокировки, переместите направляющую для бумаги.
При загрузке конвертов установите устройство подачи конвертов перед перемещением направляющих для бумаги.
Кассета для бумаги 1 Установка устройства подачи конвертов и ориентация конвертов (кассета для бумаги 1)
Кассета для бумаги 2 Установка устройства подачи конвертов и ориентация конвертов (кассета для бумаги 2)
3

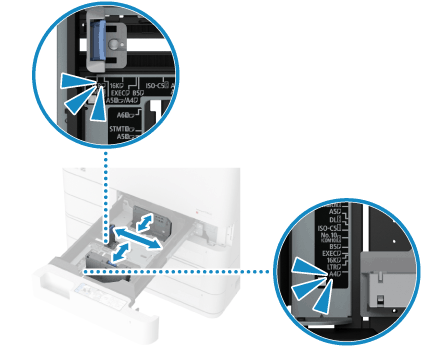

Совместите выступы на направляющих для бумаги с индикатором формата загружаемой бумаги.
Установите направляющие для бумаги в положение, в котором раздастся щелчок.
Если направляющие для бумаги установить в неправильное положение, формат загруженной бумаги будет неправильно отображаться на экране панели управления. Кроме того, в результате возможно замятие бумаги, смазанность распечаток и загрязнение участков внутри аппарата.
Если направляющие для бумаги установить в неправильное положение, формат загруженной бумаги будет неправильно отображаться на экране панели управления. Кроме того, в результате возможно замятие бумаги, смазанность распечаток и загрязнение участков внутри аппарата.
Индикатор формата бумаги может указывать формат, который невозможно загрузить в аппарат. Чтобы получить информацию о формате бумаги, который можно загрузить в аппарат, см. следующее:
Если для загружаемой бумаги нет индикатора формата, загрузите ее, используя способ пользовательского формата. Загрузка бумаги нестандартного размера
4

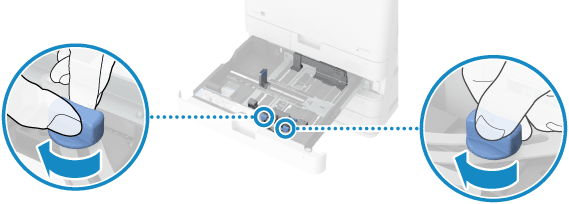

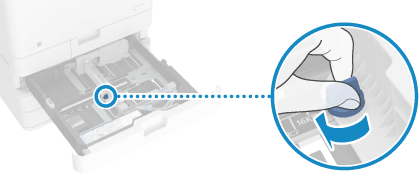

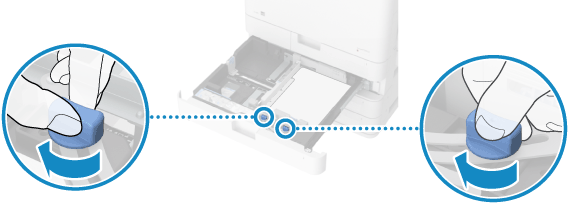

Затяните фиксирующий винт.
Не затягивайте фиксирующий винт, прижимая направляющие для бумаги. Это может привести к замятию бумаги.
Этот шаг не требуется для кассеты для бумаги 1. Перейдите к шагу 3.

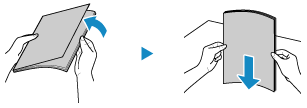

Расправьте бумагу и совместите края листов.
Тщательно распушите бумагу в обоих направлениях.
Распушив бумагу, выровняйте ее края на ровной поверхности.
4

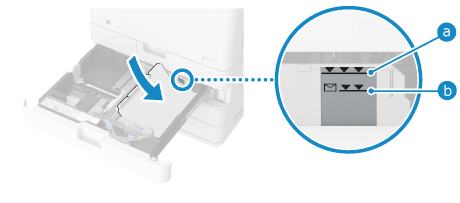

Загружайте бумагу стороной для печати вверх.
Загрузите бумагу краем к правой стороне кассеты для бумаги.
Проследите за тем, чтобы загруженная бумага не находилась выше линии ограничения загрузки (
для всего, кроме конвертов, и
для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.5
Аккуратно задвиньте кассету для бумаги в аппарат.
6
Задайте необходимый формат и тип бумаги. Указание формата и типа бумаги для кассеты для бумаги
Формат бумаги распознается автоматически. Форматы бумаги, который могут определяться автоматически
* Если распознанный формат бумаги отличается от формата загруженной бумаги, возможно, что бумага загружена неправильно. Перезагрузите бумагу.
* Если загружается бумага формата, который не распознается автоматически, или если даже после перезагрузки бумаги распознается другой формат, измените заданный формат бумаги.
По умолчанию задан тип бумаги «Простая 1» или «Простая 2». При загрузке бумаги другого типа измените заданный тип бумаги.
Способ загрузки для повышения точности печати (кассета для бумаги 2)
1
Выдвиньте кассету для бумаги на себя до упора.
2
Установите направляющие для бумаги в положение, соответствующее формату загружаемой бумаги.
1
Ослабьте фиксирующий винт.
2
Удерживая рычаг разблокировки, переместите направляющую для бумаги.
При загрузке конвертов установите устройство подачи конвертов перед перемещением направляющих для бумаги. Установка устройства подачи конвертов и ориентация конвертов (кассета для бумаги 2)
3

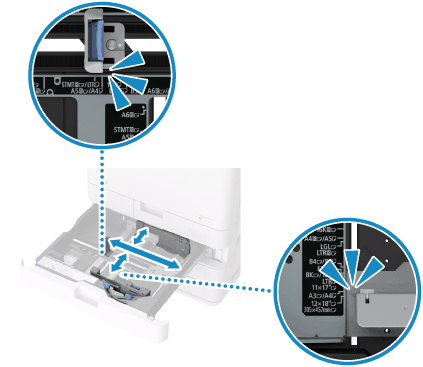

Совместите выступы на направляющих для бумаги с индикатором формата загружаемой бумаги.
Установите направляющие для бумаги в положение, в котором раздастся щелчок.
Если направляющие для бумаги установить в неправильное положение, формат загруженной бумаги будет неправильно отображаться на экране панели управления. Кроме того, в результате возможно замятие бумаги, смазанность распечаток и загрязнение участков внутри аппарата.
Если направляющие для бумаги установить в неправильное положение, формат загруженной бумаги будет неправильно отображаться на экране панели управления. Кроме того, в результате возможно замятие бумаги, смазанность распечаток и загрязнение участков внутри аппарата.
Индикатор формата бумаги может указывать формат, который невозможно загрузить в аппарат. Чтобы получить информацию о формате бумаги, который можно загрузить в аппарат, см. следующее:
Если для загружаемой бумаги нет индикатора формата, загрузите ее, используя способ пользовательского формата. Загрузка бумаги нестандартного размера
3
Расправьте бумагу и совместите края листов.
Тщательно распушите бумагу в обоих направлениях.
Распушив бумагу, выровняйте ее края на ровной поверхности.
4
Загружайте бумагу стороной для печати вверх.
Загрузите бумагу краем к правой стороне кассеты для бумаги.
Проследите за тем, чтобы загруженная бумага не находилась выше линии ограничения загрузки ( для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.5

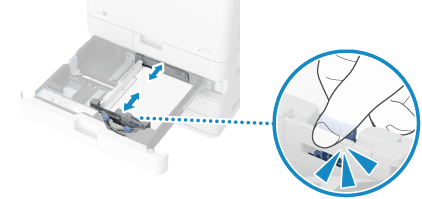

Отрегулируйте направляющие для бумаги по ширине бумаги.
1
Удерживая рычаг разблокировки, переместите направляющие для бумаги.
Если отрегулированные направляющие для бумаги будут находиться на расстоянии от стопки бумаги или слишком сильно сдавливать ее, может произойти нарушение подачи или замятие бумаги.
2
Затяните фиксирующий винт.
Не затягивайте фиксирующий винт, прижимая направляющие для бумаги. Это может привести к замятию бумаги.
Аккуратно задвиньте кассету для бумаги в аппарат.
7
Задайте необходимый формат и тип бумаги. Указание формата и типа бумаги для кассеты для бумаги
Формат бумаги распознается автоматически. Форматы бумаги, который могут определяться автоматически
* Если распознанный формат бумаги отличается от формата загруженной бумаги, возможно, что бумага загружена неправильно. Перезагрузите бумагу.
* Если загружается бумага формата, который не распознается автоматически, или если даже после перезагрузки бумаги распознается другой формат, измените заданный формат бумаги.
По умолчанию задан тип бумаги «Простая 1» или «Простая 2». При загрузке бумаги другого типа измените заданный тип бумаги.
ПРИМЕЧАНИЕ
Если на кассету для бумаги нанесена этикетка формата бумаги, замените ее после изменения формата бумаги. Кассета для бумаги
Загрузка бумаги для разделителей
Для загрузки бумаги для разделителей в кассету для бумаги требуется дополнительное устройство Tab Feeding Attachment-F. Tab Feeding Attachment-F
Бумагу для разделителей можно загружать только в кассету для бумаги 2.
Бумагу для разделителей можно загружать только в кассету для бумаги 2.
1
Выдвиньте кассету для бумаги 2 на себя до упора.
2
Ослабьте фиксирующий винт.
3

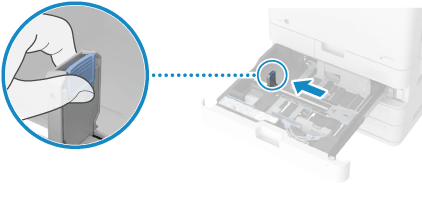

Сдвиньте направляющую для бумаги на левой стороне к левому краю.
Удерживая рычаг разблокировки, переместите направляющие для бумаги.
4

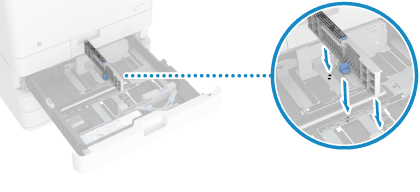

Установите устройство Tab Feeding Attachment-F в кассету для бумаги 2.
1
Установите Tab Feeding Attachment-F так, чтобы его положение совпадало с индикатором размера A4 или LTR.
2
Поверните ручку, чтобы зафиксировать Tab Feeding Attachment-F.
5
Загрузите бумагу для разделителей.
Загрузите бумагу для разделителей в обычном порядке лицевой стороной вверх и выступами с левой стороны.
Проследите за тем, чтобы загруженная бумага не находилась выше линии ограничения загрузки ( для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.6
Отрегулируйте верхние и нижние направляющие для бумаги по длине бумаги.
Удерживая рычаг разблокировки, отрегулируйте направляющие для бумаги по длине бумаги.
Из-за того, что направляющие для бумаги будут находиться на расстоянии от стопки бумаги или слишком сильно сдавливать ее, возможно нарушение подачи или замятие бумаги.
7
Затяните фиксирующий винт.
8
Аккуратно задвиньте кассету для бумаги в аппарат.
9
Задайте тип бумаги. Указание формата и типа бумаги для кассеты для бумаги
Формат бумаги распознается автоматически.
* Если распознанный формат бумаги отличается от формата A4 или LTR, бумага может быть загружена неправильно. Перезагрузите бумагу.
По умолчанию задан тип бумаги «Простая 1» или «Простая 2». Если загружена бумага для разделителей, измените параметры типа бумаги.
ПРИМЕЧАНИЕ
Если на кассету для бумаги нанесена этикетка формата бумаги, замените ее после изменения формата бумаги. Кассета для бумаги
Загрузка бумаги нестандартного размера
Для правильной загрузки бумаги необходимо отрегулировать направляющие для бумаги в кассете для бумаги относительно бумаги.
При использовании бумаги с логотипом будьте внимательны с ее ориентацией и стороной, которая обращена вверх. Ориентация при загрузке бумаги с логотипом
При использовании бумаги с логотипом будьте внимательны с ее ориентацией и стороной, которая обращена вверх. Ориентация при загрузке бумаги с логотипом
1
Выдвиньте кассету для бумаги на себя до упора.
2
Ослабьте фиксирующий винт.
Этот шаг не требуется для кассеты для бумаги 1. Перейдите к шагу 3.
Раздвиньте направляющие для бумаги.
Удерживая рычаг разблокировки, переместите направляющие для бумаги.
4
Расправьте бумагу и совместите края листов.
Тщательно распушите бумагу в обоих направлениях.
Распушив бумагу, выровняйте ее края на ровной поверхности.
5
Загружайте бумагу стороной для печати вверх.
Загрузите бумагу краем к правой стороне кассеты для бумаги.
Проследите за тем, чтобы загруженная бумага не находилась выше линии ограничения загрузки ( для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
для всего, кроме конвертов, и для конвертов). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.6
Отрегулируйте направляющие для бумаги по длине и ширине бумаги.
Удерживая рычаг разблокировки, отрегулируйте направляющие для бумаги по ширине и длине бумаги.
Из-за того, что направляющие для бумаги будут находиться на расстоянии от стопки бумаги или слишком сильно сдавливать ее, возможно нарушение подачи или замятие бумаги.
7
Затяните фиксирующий винт.
Этот шаг не требуется для кассеты для бумаги 1. Перейдите к шагу 8.
Аккуратно задвиньте кассету для бумаги в аппарат.
9
Укажите формат и тип бумаги. Указание формата и типа бумаги для кассеты для бумаги
Укажите размер (длину стороны) загруженной бумаги.
По умолчанию задан тип бумаги «Простая 1» или «Простая 2». При загрузке бумаги другого типа измените заданный тип бумаги.
