Параметры/Регистрация] на экране [Главный] или на другом экране. [Проверка способа обслуживания]Добавление скрепок в устройство фальцовки бумаги/финишер для буклетов
Когда в скоросшивателе или блоке центральной прошивки заканчиваются скрепки в устройстве фальцовки бумаги/финишере для буклетов, в правом нижнем углу экрана отображается [
]. В этом случае замените блок со скрепками на новый и добавьте скрепок.
Можно нажать [], чтобы просмотреть пошаговое видео о том, как заменить блок со скрепками.
]. В этом случае замените блок со скрепками на новый и добавьте скрепок.Можно нажать [
], чтобы просмотреть пошаговое видео о том, как заменить блок со скрепками.* Можно в любое время воспроизвести видео о процедуре замены, нажав [ Параметры/Регистрация] на экране [Главный] или на другом экране. [Проверка способа обслуживания]
Параметры/Регистрация] на экране [Главный] или на другом экране. [Проверка способа обслуживания]Замена блока со скрепками скоросшивателя
1
Откройте переднюю крышку финишера.
2
Извлеките картридж со скрепками.
Возьмитесь за зеленый рычаг на картридже со скрепками и потяните его.
3
Извлеките блок со скрепками из картриджа.
Возьмитесь за часть блока со скрепками, указанную стрелками (
), и переместите блок в направлении стрелки, показанной выше.
), и переместите блок в направлении стрелки, показанной выше.4
Извлеките новый блок со скрепками из коробки.
5
Вставьте новый блок в картридж со скрепками.
Вставьте зубец (
) на переднем крае блока в картридж, а затем опустите блок, чтобы установить его.
) на переднем крае блока в картридж, а затем опустите блок, чтобы установить его.6
Установите картридж со скрепками в финишер.
Держа картридж со скрепками за зеленый рычаг, вставьте картридж как можно глубже.
7
Закройте переднюю крышку финишера.
Замена блока со скрепками в блоке центральной прошивки
Необходимая подготовка
Уберите из лотка для буклетов всю выведенную бумагу.
1
Откройте переднюю крышку финишера.
2

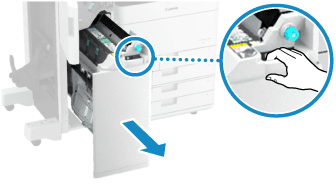

Выдвиньте блок центральной прошивки.
3

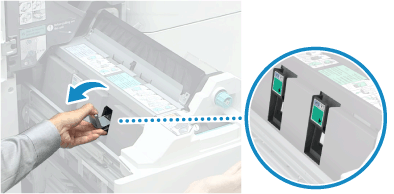

Потяните рычаги вниз и на себя и извлеките два картриджа со скрепками.
4
Извлеките блок со скрепками, взявшись за верхнюю часть блока с обеих сторон.
5
Извлеките новый блок со скрепками из коробки.
6
Вставьте новый картридж со скрепками в блок для скрепок.
7

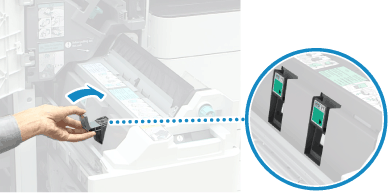

Установите два картриджа со скрепками в блок центральной прошивки.
Вдвиньте картриджи до упора.
8
Вдвиньте блок центральной прошивки.
9
Закройте переднюю крышку финишера.
ПРИМЕЧАНИЕ
Если аппарат не выполняет прошивку после установки нового блока со скрепками
Возможно, скрепки не доходят до переднего края картриджа. Установите скрепки на место. [Переустан. скрепок блока центр. прошивки]
