ITB-Einheit und äußere Sekundärtransferwalze austauschen
Wenn die ITB-Einheit das Ende ihrer Lebensdauer erreicht hat, wird eine Meldung mit der Aufforderung angezeigt, die ITB-Einheit auszutauschen.
Wenn die äußere Sekundärtransferwalze das Ende ihrer Lebensdauer erreicht hat, wird eine Meldung mit der Aufforderung angezeigt, den Austausch der äußeren Sekundärtransferwalze vorzubereiten.
Befolgen Sie in beiden Fällen die auf dem Bildschirm angezeigte Meldung und halten Sie ein neues Teil zum Austausch bereit.
Warnhinweise zum Austausch der ITB-Einheit und der äußeren Sekundärtransferwalze
|
Führen Sie Ihre Hände nicht mit Gewalt in die Haupteinheit ein und berühren Sie die verschiedenen Teile nicht.  Berühren Sie nicht den Transferriemen (  ) oder den Reiniger ( ) der ITB-Einheit. Die Druckqualität wird reduziert, wenn sie beschädigt oder verschmutzt werden. |
 |
Tauschen Sie die ITB-Einheit erst dann aus, wenn die Aufforderung zum Austausch auf dem Display erscheint. Tauschen Sie die äußere Sekundärtransferwalze erst dann aus, wenn die Aufforderung zum Austausch auf dem Display erscheint. |
 |
Näheres zu der jeweiligen Meldung finden Sie unter Abhilfemaßnahmen für die jeweiligen Meldungen. Informationen zu den Modellnummern der ITB-Einheit und der äußeren Sekundärtransferwalze finden Sie unter Verbrauchsmaterial. |
Vorgehensweise beim Austausch der ITB-Einheit und der äußeren Sekundärtransferwalze
Wenn Sie die ITB-Einheit und die äußere Sekundärtransferwalze austauschen, wird die Vorgehensweise auch auf dem Bildschirm angezeigt. Überprüfen Sie zusätzlich zum folgenden Verfahren die auf dem Bildschirm angezeigten Informationen.
1
Öffnen Sie die vordere Abdeckung und halten Sie dabei die Taste gedrückt.
2

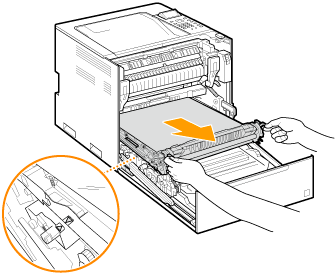

Halten Sie die Griffe an beiden Enden der ITB-Einheit fest und ziehen Sie die ITB-Einheit heraus.
Ziehen Sie die ITB-Einheit heraus, bis das
-Symbol an der ITB-Einheit mit dem
-Symbol an der Haupteinheit ausgerichtet ist.
-Symbol an der ITB-Einheit mit dem -Symbol an der Haupteinheit ausgerichtet ist.
3

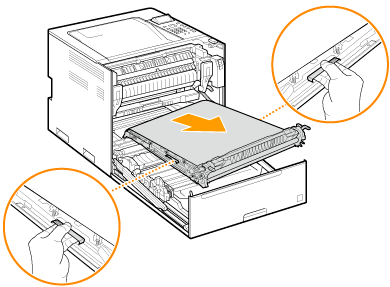

Nehmen Sie die ITB-Einheit heraus.
Halten Sie die Griffe links und rechts an der ITB-Einheit fest und heben Sie die Einheit nach oben und vorne an, um sie herauszunehmen.
Kippen Sie die ITB-Einheit nicht. Dadurch könnte der Toner aus der Einheit auslaufen.
4
Nehmen Sie die neue ITB-Einheit aus ihrer Schutzhülle und ziehen Sie anschließend die Schutzfolie ab.
Zerlegen oder modifizieren Sie die ITB-Einheit nicht.
5
Setzen Sie die neue ITB-Einheit ein.
Stellen Sie die ITB-Einheit so auf das Hauptgerät, dass das -Symbol an der ITB-Einheit mit dem -Symbol an der Haupteinheit ausgerichtet ist.
-Symbol an der ITB-Einheit mit dem -Symbol an der Haupteinheit ausgerichtet ist.
6

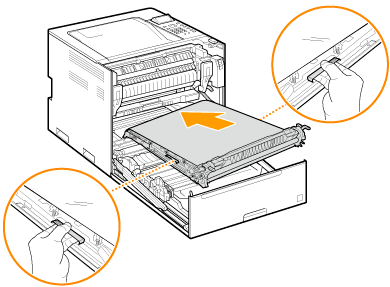

Drücken Sie die ITB-Einheit hinein.
Halten Sie die Griffe an beiden Enden der ITB-Einheit fest und schieben Sie die ITB-Einheit vollständig hinein.
7

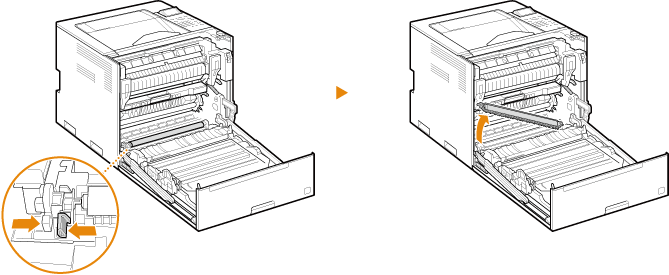

Nehmen Sie die äußere Sekundärtransferwalze heraus.
Drücken Sie den weißen Knopf nach links und heben Sie dann das linke Ende schräg an, um die Walzeneinheit herauszunehmen.
8

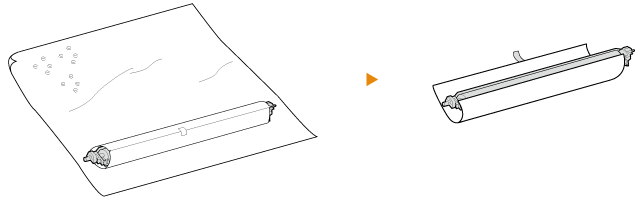

Nehmen Sie die äußere Sekundärtransferwalze aus ihrer Luftpolsterfolie und entfernen Sie anschließend die Schutzfolie.
9
Setzen Sie die neue äußere Sekundärtransferwalze ein.
10
Vordere Abdeckung schließen.
