Az ITB-egység és a külső másodlagos továbbító görgő cseréje
Ha elhasználódott az ITB-egység, megjelenik egy üzenet, amely az ITB-egység cseréjének előkészítésére szólítja fel.
Ha elhasználódott a külső másodlagos továbbító görgő, megjelenik egy üzenet, amely a külső másodlagos továbbító görgő cseréjének előkészítésére szólítja fel.
Mindkét esetben kövesse a képernyőn megjelenő üzenetet az új alkatrész cseréjének előkészítéséhez.
Óvintézkedések az ITB-egység és a külső másodlagos továbbító görgő cseréjekor
|
|
|
Ne tegye a kezét a főegység belsejébe, és ne érintse meg a különböző részeket.
Ne érintse meg a továbbítószalagot (
 ) vagy az ITB-egység tisztítóját ( ). Ha ezek az alkatrészek beszennyeződnek, romolhat a nyomtatás minősége.
|
|
|
Az ITB-egyéget ne cserélje ki, míg a cserére felszólító üzenet meg nem jelenik a kijelzőn.
A külső másodlagos továbbító görgőt ne cserélje ki, míg a cserére felszólító üzenet meg nem jelenik a kijelzőn.
|
|
|
Az egyes üzenetekkel kapcsolatban további részletekért lásd: Intézkedések az egyes üzenetek megjelenése esetén.
Az ITB-egység és a külső másodlagos továbbító görgő típusszámaival kapcsolatos információkért lásd a következőt: Fogyóanyagok.
|
Eljárás az ITB-egység és a külső másodlagos továbbító görgő cseréjekor
Az ITB-egység és a külső másodlagos továbbító görgő cseréjekor az eljárás szintén megjelenik a képernyőn. Ellenőrizze a képernyőn megjelenő információkat a következő folyamat mellett.
1
Nyissa fel az elülső fedelet, miközben nyomva tartja a gombot.
2

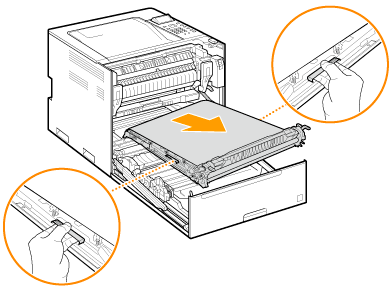

Tartsa a fogantyúkat az ITB-egység mindkét oldalán, és húzza maga felé az ITB-egységet egyenesen.
Húzza az ITB-egységet kifelé addig, amíg az ITB-egységen található
szimbólum illeszkedik a főegységen található
szimbólumhoz.
szimbólum illeszkedik a főegységen található szimbólumhoz.
3

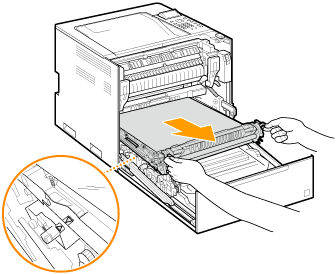

Vegye ki az ITB-egységet.
Fogja meg az ITB-egység bal és jobb oldalán lévő fogantyúkat, majd emelje fel és előre az egységet, hogy eltávolíthassa.
Ne döntse meg az ITB-egységet. Ellenkező esetben a tartályban lévő festék kifolyhat.
4
Vegye ki az új ITB-egységet a védőtasakból, majd húzza le róla a védőfóliát.
Ne szerelje szét és ne módosítsa az ITB-egységet.
5
Helyezze be az új ITB-egységet.
Helyezze az ITB-egységet a főegységre úgy, hogy az ITB-egységen található szimbólum illeszkedjen a főegységen található szimbólumhoz.
szimbólum illeszkedjen a főegységen található szimbólumhoz.
6

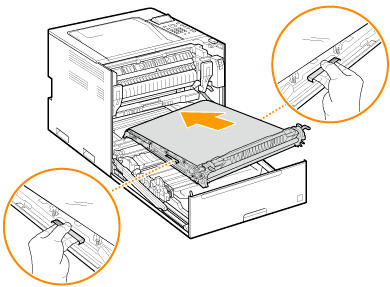

Nyomja be az ITB-egységet.
Tartsa a fogantyúkat az ITB-egység mindkét oldalán, és húzza maga felé az ITB-egységet.
7

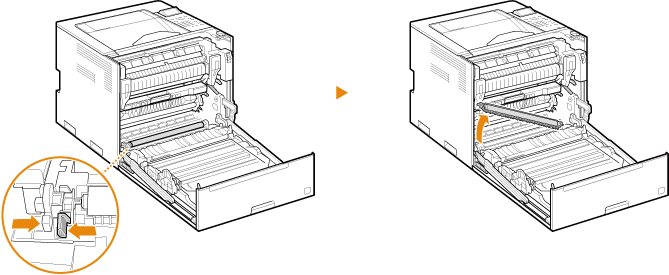

Távolítsa el a külső másodlagos továbbító görgőt.
Nyomja a fehér gombot balra, majd a görgőegység eltávolításához emelje fel ferdén a bal oldali részét.
8

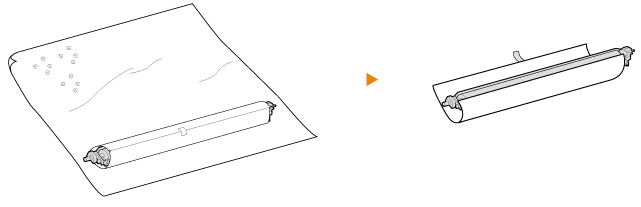

Vegye ki az új külső másodlagos továbbítógörgőt a buborékfóliából, majd távolítsa el a védőfóliát.
9
Helyezze be az új külső másodlagos továbbító görgőt.
10
Csukja be az elülső fedelet.
