Wymiana jednostki ITB i dodatkowego zewnętrznego wałka podającego
Gdy żywotność jednostki ITB dobiegnie końca, wyświetlony zostanie komunikat z prośbą o przygotowanie do jej wymiany.
Gdy żywotność dodatkowego zewnętrznego wałka podającego dobiegnie końca, wyświetlony zostanie komunikat z prośbą o przygotowanie do jego wymiany.
W obu przypadkach należy postępować zgodnie z komunikatem wyświetlanym na ekranie, aby przygotować nową część do wymiany.
Przestrogi podczas wymiany jednostki ITB i dodatkowego zewnętrznego wałka podającego
|
|
|
Nie należy wkładać rąk do wnętrza jednostki głównej ani dotykać jej poszczególnych części.
Nie należy dotykać paska przenoszącego (
 ) ani urządzenia czyszczącego ( ) jednostki ITB. Ich uszkodzenie lub zabrudzenie spowoduje obniżenie jakości druku.
|
|
|
Nie należy wymieniać jednostki ITB przed pojawieniem się na wyświetlaczu komunikatu o konieczności jej wymiany.
Nie należy wymieniać dodatkowego zewnętrznego wałka podającego przed pojawieniem się na wyświetlaczu urządzenia komunikatu informującego o konieczności jego wymiany.
|
|
|
Aby uzyskać więcej informacji na temat poszczególnych komunikatów, patrz Środki zaradcze w przypadku wyświetlenia każdego komunikatu.
Aby uzyskać informacje na temat numerów modeli jednostki ITB i dodatkowego zewnętrznego wałka podającego Materiały eksploatacyjne.
|
Procedura wymiany jednostki ITB i dodatkowego zewnętrznego wałka podającego
Podczas wymiany jednostki ITB i dodatkowego zewnętrznego wałka podającego procedura wyświetlana jest na ekranie. Należy zapoznać się z informacjami wyświetlanymi na ekranie oprócz następującej procedury.
1
Otwórz przednią pokrywę, trzymając przycisk.
2

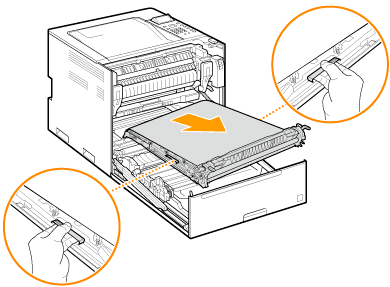

Chwyć uchwyty na obu końcach jednostki ITB i wyciągnij ją.
Wyciągnij jednostkę ITB, aż symbol
na jednostce ITB zrówna się z symbolem
na jednostce głównej.
na jednostce ITB zrówna się z symbolem na jednostce głównej.
3

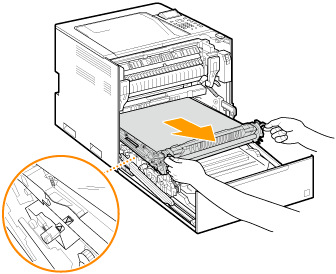

Wyjmij jednostkę ITB.
Chwyć za uchwyty po lewej i prawej stronie jednostki ITB i podnieś ją do góry i do przodu, aby ją wyjąć.
Nie przechylaj jednostki ITB. Może to spowodować rozlanie toneru znajdującego się w urządzeniu.
4
Wyjmij nową jednostkę ITB z torby ochronnej, a następnie zdejmij arkusz ochronny.
Nie demontuj ani nie modyfikuj jednostki ITB.
5
Zainstaluj nową jednostkę ITB.
Umieść jednostkę ITB na jednostce głównej, tak aby symbol na jednostce ITB był wyrównany z symbolem na jednostce głównej.
na jednostce ITB był wyrównany z symbolem na jednostce głównej.
6

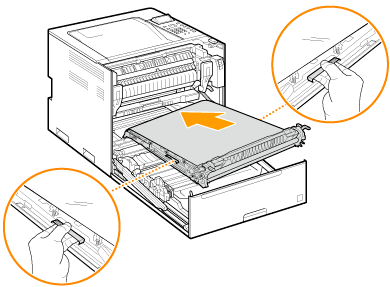

Wciśnij jednostkę ITB.
Przytrzymaj uchwyty na obu końcach jednostki ITB i wciśnij ją do końca.
7

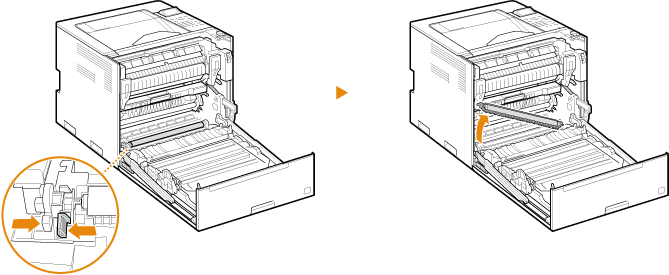

Wyjmij dodatkowy zewnętrzny wałek podający
Przekręć białe pokrętło w lewo, a następnie podnieś lewy koniec pod kątem, aby wyjąć moduł wałka.
8

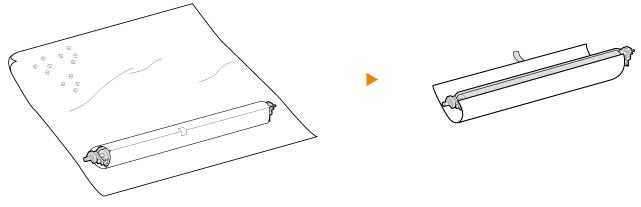

Wyjmij dodatkowy zewnętrzny wałek podający z folii bąbelkowej, a następnie zdejmij arkusz ochronny.
9
Zainstaluj nowy dodatkowy zewnętrzny wałek podający.
10
Zamknij przednią pokrywę.
