החלפת יחידת ה-ITB ואת גליל ההעברה החיצונית המשנית
כאשר יחידת ה-ITB הגיעה לסוף חייה, מוצגת הודעה המבקשת ממך להתכונן להחלפת יחידת ה-ITB.
כאשר גליל ההעברה החיצונית המשנית הגיע לסוף חייו, תוצג הודעה המבקשת ממך להתכונן להחלפת גליל ההעברה החיצונית המשנית.
בכל מקרה, עקוב אחר ההודעה המוצגת על המסך כדי להכין חלק חדש להחלפה.
זהירות בעת החלפת יחידת ה-ITB וגליל ההעברה החיצונית המשנית
|
|
|
אין להפעיל כוח על היחידה הראשית או לגעת בחלקים השונים.
אין לגעת ברצועת ההעברה (
 ) או בחומר הניקוי ( ) של יחידת ה-ITB. איכות ההדפסה תהיה נמוכה יותר אם הם ייפגעו או יתלכלכו.
|
|
|
אין להחליף את יחידת ה-ITB לפני שההודעה המבקשת ממך להחליף אותה מופיעה על הצג.
אין להחליף את גליל ההעברה החיצונית המשנית לפני שתופיע על הצג ההודעה המבקשת ממך להחליף אותה.
|
|
|
לפרטים על כל אחת מההודעות, ראה אמצעי נגד לטיפול בכל הודעה.
למידע על מספרי הדגם של יחידת ה-ITB וגליל ההעברה החיצונית המשנית, ראה חומרים מתכלים.
|
הליך להחלפת יחידת ה-ITB וגליל ההעברה החיצונית המשנית
בעת החלפת יחידת ה-ITB וגליל ההעברה החיצונית המשנית, ההליך מוצג גם על המסך. בדוק את המידע שמוצג במסך בנוסף להליך הבא.
1
פתח את המכסה הקדמי תוך לחיצה ממושכת על הלחצן.
2

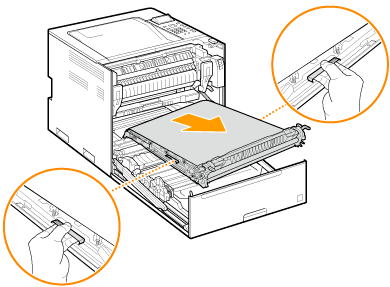

החזק את הידיות בשני הקצוות של יחידת ה-ITB ומשוך את יחידת ה-ITB החוצה.
משוך את יחידת ה-ITB החוצה עד ליישור הסמל
שביחידת ה-ITB עם הסמל
ביחידה הראשית.
שביחידת ה-ITB עם הסמל ביחידה הראשית.
3

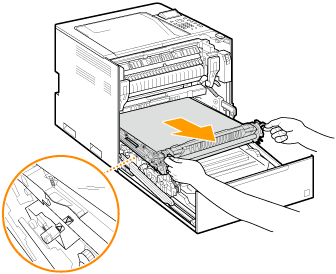

הסר את יחידת ה-ITB.
החזק את הידיות מצד שמאל וימין של יחידת ה-ITB, והרם את היחידה מעלה וקדימה כדי להסיר אותה.
אין להטות את יחידת ה-ITB. פעולה זו עלולה לגרום לשפיכת הטונר ביחידה.
4
הסר את יחידת ה-ITB החדשה מהתיק המגן שלה וקלף את יריעת המגן.
אין לפרק או לשנות את יחידת ה-ITB.
5
התקן את יחידת ה-ITB החדשה.
הנח את יחידת ה-ITB על היחידה הראשית, כאשר הסמל על יחידת ה-ITB מיושר עם הסמל ביחידה הראשית.
על יחידת ה-ITB מיושר עם הסמל ביחידה הראשית.
6

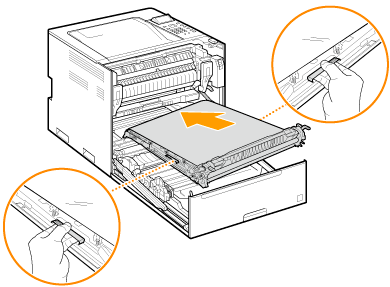

דחוף את יחידת ה-ITB פנימה.
החזק את הידיות בשני הקצוות של יחידת ה-ITB ודחוף את יחידת ה-ITB פנימה עד הסוף.
7
הסר את גליל ההעברה החיצונית המשנית.
דחוף את הכפתור הלבן שמאלה והרם את הקצה השמאלי כלפי מעלה בזווית כדי להסיר את יחידת הגליל.
8

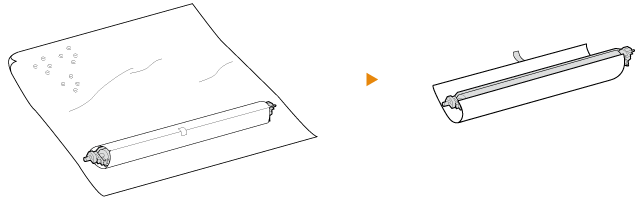

הסר את גליל ההעברה המשנית החדשה מאריזת הפצפצים ולאחר מכן הסר את יריעת ההגנה.
9
התקן את גליל ההעברה המשנית החיצונית החדשה.
10
סגור את המכסה הקדמי.
