تعویض واحد ITB و غلتک خارجی انتقال ثانوی
وقتی واحد ITB به پایان عمرش برسد، پیامی نشان داده میشود که به شما اطلاع میدهد که برای تعویض واحد ITB آماده شوید.
وقتی غلتک خارجی انتقال ثانوی به پایان عمرش برسد، پیامی نشان داده میشود که به شما اطلاع میدهد که برای تعویض غلتک خارجی انتقال ثانوی آماده شوید.
در هر دو مورد، پیام نشان داده شده روی صفحه را دنبال کنید تا بتوانید قطعه جدید را برای تعویض آماده کنید.
موارد احتیاطی هنگام تعویض واحد ITB و غلتک خارجی انتقال ثانوی
|
|
|
دستهای خود را بهزور وارد واحد اصلی نکنید یا قطعات مختلف را لمس نکنید.
تسمه انتقال (
 ) یا تمیزکننده ( ) واحد ITB را لمس نکنید. اگر آسیب ببینند یا کثیف شوند، کیفیت چاپ کاهش پیدا میکند.
|
|
|
قبل از اینکه پیامی در نمایشگر نشان داده شود و از شما بخواهد واحد ITB را تعویض کنید، این کار را انجام ندهید.
قبل از اینکه پیامی در نمایشگر نشان داده شود و از شما بخواهد غلتک خارجی انتقال ثانویه را تعویض کنید، این کار را انجام ندهید.
|
|
|
برای اطلاع از جزئیات هر پیام، به اقدام مناسب برای هر پیام مراجعه کنید.
برای دریافت اطلاعات مربوط به شماره مدل واحد ITB و غلتک خارجی انتقال ثانویه، به مواد مصرفی مراجعه کنید.
|
روش تعویض واحد ITB و غلتک خارجی انتقال ثانوی
هنگام تعویض واحد ITB و غلتک خارجی انتقال ثانوی، روند روی صفحه نیز نشان داده میشود. اطلاعات نشان داده شده روی صفحه را به همراه روش زیر مورد بررسی قرار دهید.
1
همزمان با پایین نگه داشتن دکمه، درپوش جلو را باز کنید.
2

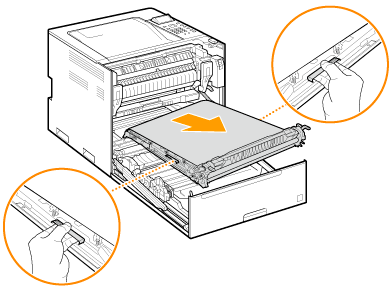

دستههای دو انتهای واحد ITB را نگه دارید و واحد ITB را بیرون بکشید.
واحد ITB را بیرون بکشید تا جایی که نماد
روی واحد ITB با نماد
روی واحد اصلی همتراز شود.
روی واحد ITB با نماد روی واحد اصلی همتراز شود.
3
واحد ITB را جدا کنید.
دستههای چپ و راست واحد ITB را نگه دارید و واحد را بالا و جلو بکشید تا جدا شود.
واحد ITB را کج نکنید. این کار میتواند باعث به بیرون پخش شدن تونر درون واحد شود.
4
واحد ITB جدید را از کیسه محافظ بیرون آورید و سپس صفحه محافظ را جدا کنید.
واحد ITB را از هم جدا نکنید یا آن را دستکاری نکنید.
5
واحد ITB جدید را نصب کنید.
واحد ITB را روی واحد اصلی قرار دهید، بهطوریکه نماد روی واحد ITB با نماد روی واحد اصلی همتراز شود.
روی واحد ITB با نماد روی واحد اصلی همتراز شود.
6

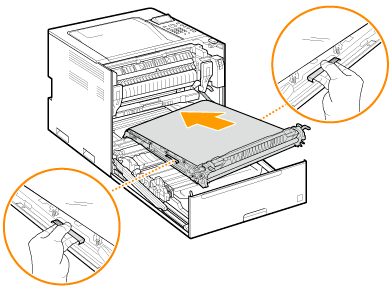

واحد ITB را به داخل فشار دهید.
دستههای دو انتهای واحد ITB را نگه دارید و واحد ITB را کامل به داخل فشار دهید.
7

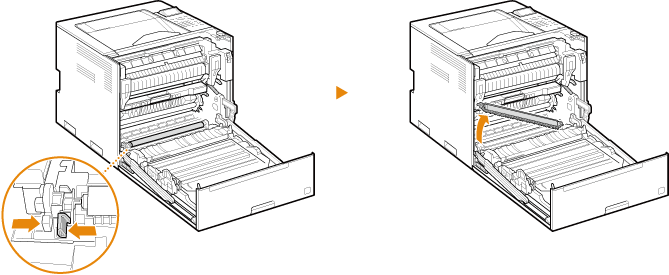

غلتک خارجی انتقال ثانویه را جدا کنید.
دستگیره سفید سمت چپ را فشار دهید، سپس انتهای چپ را با زاویه بالا بکشید تا واحد غلتک جدا شود.
8

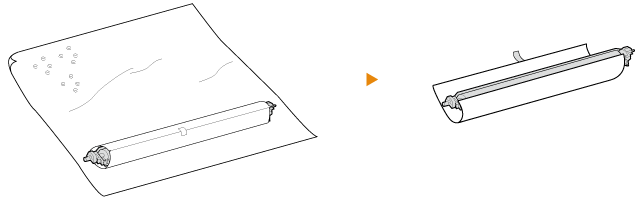

غلتک خارجی انتقال ثانویه جدید را از پوشش حبابدار جدا کنید و سپس صفحه محافظ را جدا نمایید.
9
غلتک خارجی انتقال ثانویه جدید را نصب کنید.
10
درپوش جلو را ببندید.
