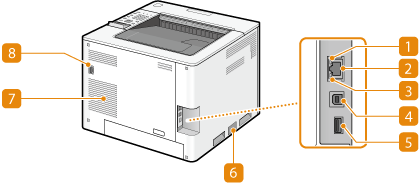

Stražnja strana

Indikator ACT

Indikator ACT trepće tijekom slanja ili primanja podataka.

LAN priključak

Priključite LAN kabel pri povezivanju uređaja s usmjerivačem za žičnu LAN mrežu, itd. Postavljanje mrežnog okruženja

LNK pokazivač

Indikator LNK trepće zeleno kada je uređaj pravilno povezan s mrežom.

USB priključak (za povezivanje s računalom)

Služi za priključivanje USB kabela prilikom povezivanja uređaja s računalom.

USB priključak (za priključivanje računara) podržava USB 2.0.

USB priključak (za priključivanje USB uređaja)

Ovdje povežite USB uređaj korišten s aplikacijom MEAP ili čitač IC kartica. Uz to, ovdje povežite USB memorijski uređaj pri ispisu pohranjenih datoteka ili uvozu / izvozu postavki uređaja. <Upravljanje podacima>Povezivanje USB memorijskog uređaja

Uređaj daje maksimalnu struju od 5 V i 500 mA. Spajanjem uređaja za koji je potrebno više struje može se oštetiti uređaj.

Na neke vrste memorijskih medija možda se neće moći ispravno spremati podaci.

USB priključak (za priključivanje USB uređaja) podržava USB 2.0.

Naljepnica s nazivnim vrijednostima

Na naljepnici se nalazi serijski broj koji je potreban za upite o uređaju. Kada problem nije moguće riješiti

Prorez za prozračivanje

Zrak iz unutrašnjosti uređaja izbacuje se van radi hlađenja unutrašnjosti uređaja. Imajte na umu da postavljanje predmeta ispred proreza sprječava prozračivanje.

Utičnica za napajanje

Služi za priključivanje kabela za napajanje.

Povezivanje USB memorijskog uređaja

Možete povezati USB memorijski uređaj u USB priključak smješten na poleđini uređaja i izravno ispisivati podatke s USB memorijskog uređaja.

Uporaba memorijskog medija


Provjerite je li USB memorijski medij orijentiran ispravno kada ga povezujete s uređajem. Ako nije ispravno povezan, može doći do kvara USB memorijskog uređaja ili fotokopirnog uređaja. Svakako slijedite odgovarajući postupak pri uklanjanju USB memorijskih uređaja. Umetanje/uklanjanje memorijskog medija Ako to ne učinite, možete izazvati kvar USB memorijskog uređaja ili fotokopirnog uređaja. Možete koristiti USB memorijski uređaj s FAT32 (do to 32 GB) ili exFAT (do to 2 TB) datotečnim sustavom.

Provjerite je li USB memorijski medij orijentiran ispravno kada ga povezujete s uređajem. Ako nije ispravno povezan, može doći do kvara USB memorijskog uređaja ili fotokopirnog uređaja.

Svakako slijedite odgovarajući postupak pri uklanjanju USB memorijskih uređaja. Umetanje/uklanjanje memorijskog medija Ako to ne učinite, možete izazvati kvar USB memorijskog uređaja ili fotokopirnog uređaja.

Možete koristiti USB memorijski uređaj s FAT32 (do to 32 GB) ili exFAT (do to 2 TB) datotečnim sustavom.


Nepodržani uređaji i upotrebe Memorijski mediji sa sigurnosnim funkcijama Memorijski mediji koji nisu u skladu s USB specifikacijama Čitači memorijskih kartica povezani putem USB-a Povezivanje memorijskog medija putem produžnog kabela Povezivanje memorijskog medija putem USB koncentratora
