Zamjena ITB jedinice i sekundarnog prijenosnog vanjskog valjka
Kad ITB jedinica dođe do kraja svog vijeka trajanja, prikazuje se poruka da se pripremite za zamjenu ITB jedinice.
Kad sekundarni prijenosni vanjski valjak dođe do kraja svog vijeka trajanja, prikazuje se poruka da se pripremite za zamjenu sekundarnog prijenosnog vanjskog valjka.
U svakom slučaju, slijedite poruku prikazanu na zaslonu da biste pripremili novi dio za zamjenu.
Mjere opreza pri zamjeni ITB jedinice i sekundarnog prijenosnog vanjskog valjka
|
|
|
Nemojte gurati ruke u glavnu jedinicu ni dirati razne dijelove.
Nemojte dirati prijenosni remen (
 ) ni čistač ( ) ITB jedinice. Kvaliteta ispisa bit će smanjena ako se oni oštete ili zaprljaju.
|
|
|
Nemojte zamijeniti ITB jedinicu prije nego se na zaslonu pojavi poruka da biste je trebali zamijeniti.
Nemojte zamijeniti sekundarni prijenosni vanjski valjak prije nego se na zaslonu pojavi poruka da biste ga trebali zamijeniti.
|
|
|
Informacije o svakoj poruci potražite u odjeljku Protumjere za svaku poruku.
Informacije o brojevima modela ITB jedinica i sekundarnog prijenosnog vanjskog valjka potražite u odjeljku Potrošni materijal.
|
Postupak zamjene ITB jedinice i sekundarnog prijenosnog vanjskog valjka
I postupak pri zamjeni ITB jedinice i sekundarnog prijenosnog vanjskog valjka prikazan je na zaslonu. Proučite informacije koje se prikazuju na zaslonu uz postupanje prema proceduri u nastavku.
1
Otvorite prednji poklopac dok istovremeno držite pritisnut gumb.
2

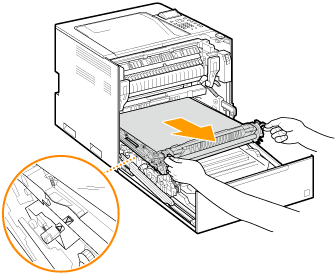

Držite ručice na oba kraja ITB jedinice i izvucite ITB jedinicu van.
Povucite ITB jedinicu van dok se simbol
na ITB jedinici ne poravna sa simbolom
na glavnoj jedinici.
na ITB jedinici ne poravna sa simbolom na glavnoj jedinici.
3
Izvadite ITB jedinicu.
Držite ručice lijevo i desno na ITB jedinici i povucite jedinicu gore i naprijed da biste je izvadili.
Nemojte naginjati ITB jedinicu. Ako to napravite, toner u jedinici mogao bi se prosuti.
4
Izvadite novu ITB jedinicu iz zaštitne vrećice pa skinite zaštitnu foliju.
Nemojte rastavljati ni mijenjati ITB jedinicu.
5
Montirajte novu ITB jedinicu.
Stavite ITB jedinicu na glavnu jedinicu tako da simbol na ITB jedinici bude poravnat sa simbolom na glavnoj jedinici.
na ITB jedinici bude poravnat sa simbolom na glavnoj jedinici.
6

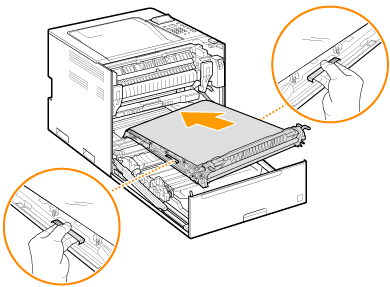

Gurnite ITB jedinicu unutra.
Držite ručice na oba kraja ITB jedinice i do kraja gurnite ITB jedinicu.
7

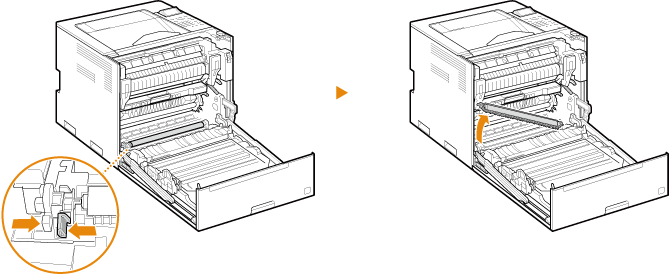

Izvadite sekundarni prijenosni vanjski valjak.
Gurnite bijeli gumb ulijevo pa podignite lijevi kraj pod kutem da biste izvadili jedinicu valjka.
8

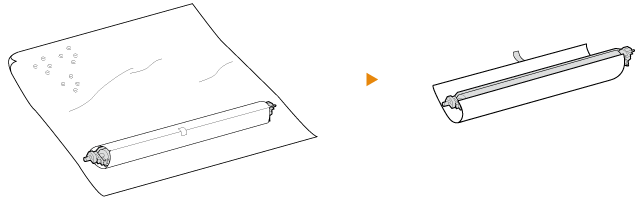

Izvadite novi sekundarni prijenosni vanjski valjak iz zaštitnog omota pa uklonite zaštitnu foliju.
9
Montirajte novi sekundarni prijenosni vanjski valjak.
10
Zatvorite prednji poklopac.
