Основний спосіб завантаження паперу

У цьому розділі описується загальний спосіб завантаження паперу, як-от звичайний папір або папір вторинної переробки. Типи або формати паперу, що часто використовуються, слід завантажувати в шухляду для паперу. У разі тимчасового використання паперу, який не завантажено в шухляду для паперу, цей папір слід завантажити в багатоцільовий лоток.
Завантаження паперу в шухляду для паперу
Завантаження паперу в багатоцільовий лоток
Якщо використовується додатковий Paper Feeder PF-L, дотримуйтеся процедури, описаної в розділі Завантаження паперу в шухляду для паперу.
Доступні формати паперу можуть відрізнятися для шухляди для паперу головного блока та додаткового пристрою Paper Feeder PF-L. Додаткову інформацію див. в розділі Доступний папір.
Якщо на упаковці від паперу є інструкції щодо завантаження паперу конкретною стороною, дотримуйтеся цих інструкцій.
Папір може накладатися під час подавання або може статися зминання паперу залежно від поверхні зрізу. Змінення орієнтації паперу та його повторне завантаження може зменшити ефект зрізаної поверхні.
Якщо папір закінчився і друк зупинився, завантажте новий стос паперу. Після завантаження нового стосу паперу друк продовжиться.

Завантаження паперу в шухляду для паперу

Завантаження паперу стандартного формату
Завантаження паперу нестандартного формату
Орієнтація паперу й налаштування довжини шухляди для паперу
Формати паперу, які можна завантажувати, та їхню правильну орієнтацію вказано нижче. У разі використання шухляди для паперу головного блока необхідно відрегулювати довжину шухляди для паперу відповідно до завантажуваного паперу.
Орієнтація
Папір
Довжина шухляди для паперу
головного блока
(у книжковій орієнтації)
A4 (у книжковій орієнтації), B5 (у книжковій орієнтації), A5 (у книжковій орієнтації), A6, B6
Потрібно подовжити.*1
Ledger, Legal, Letter (у книжковій орієнтації), Statement, Executive (у книжковій орієнтації)
Oficio, Ecuador-Oficio, Brazil-Oficio, Mexico-Oficio, Argentina-Oficio, Argentina-Letter (у книжковій орієнтації), Government-Letter (у книжковій орієнтації), Government-Legal, Australia-Foolscap, Foolscap/Folio, F4A, Indian-Legal
8K, 16K (у книжковій орієнтації), Нестандартний (у книжковій орієнтації)*2, Довільний (у книжковій орієнтації)*2
(в альбомній орієнтації)
A4 (в альбомній орієнтації), B5 (в альбомній орієнтації), A5 (в альбомній орієнтації)
Потрібно скоротити.
Letter (в альбомній орієнтації), Executive (в альбомній орієнтації)
Argentina-Letter (в альбомній орієнтації), Government-Letter (в альбомній орієнтації)
16K (в альбомній орієнтації), Нестандартний (в альбомній орієнтації)*3, Довільний (в альбомній орієнтації)*3
*1 У разі завантаження паперу формату A3, B4, 8K, Ledger або Legal шухляду для паперу головного блока потрібно подовжити.
*2 Коли довжина перевищує 297 мм
*3 Коли довжина становить 297 мм або менше
Дотримуйтеся наведеної нижче процедури також під час завантаження паперу в додатковий Paper Feeder PF-L.

Завантаження паперу стандартного формату

Щоб завантажити папір, формат якого є серед позначок формату паперу на шухляді для паперу, дотримуйтесь описаної нижче процедури. Якщо потрібного формату паперу немає серед позначок, див. розділ Завантаження паперу нестандартного формату.
1
Витягніть шухляду для паперу й підніміть передню сторону, щоб вийняти її.
2
Під час завантаження паперу в шухляду для паперу головного блока за потреби відрегулюйте її довжину.
Регулювання довжини шухляди для паперу
3

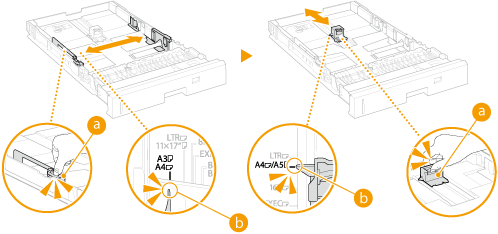

Вирівняйте напрямні відповідно до формату завантажуваного паперу.
Сумістіть виступ () з позначкою формату завантажуваного паперу, водночас стискаючи важіль розблокування ().

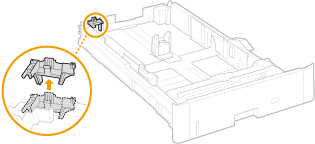

Використання паперу формату A5/A6 із пристроєм Paper Feeder PF-L
4
Завантажте папір, так щоб він прилягав до напрямної для паперу з дальнього боку.
Завантажуйте папір стороною для друку догори.
Перед завантаженням стосу паперу добре прогорніть його та вирівняйте його краї об рівну поверхню.
Завантажуйте папір таким чином, щоб він не виходив за позначки межі завантаження.
Переконайтеся, що завантажений папір не виходить за лінію позначок межі завантаження (). Це може спричинити проблеми з подачею паперу.
Інструкції щодо завантаження паперу з логотипом див. в розділі Завантаження бланків.
5
Установіть важіль вибору паперу відповідно до завантаженого паперу.
Формат паперу
Положення важеля вибору паперу
Шухляда для паперу головного блока
Paper Feeder PF-L
A3,
A4,
A5,
B4,
B5
Ledger,
Legal,
Letter,
Foolscap/Folio, 16K,
Нестандартний
Щоб установити формат паперу, відмінний від наведених вище, установіть важіль вибору паперу в такому ж напрямку, як для формату Custom, поверніть диск у положення Custom, а потім на панелі керування зазначте фактичний формат паперу. Доступний папір
6
Поверніть диск вибору формату паперу відповідно до формату завантаженого паперу.
Для формату A4/B5/A5/Letter/Executive/16K
Папір формату A4, B5, A5, Letter, Executive і 16K можна завантажувати як горизонтально, так і вертикально. Щоб установити диск відповідно до належного формату паперу залежно від його орієнтації, див. таблицю нижче.
Формат паперу
Орієнтація
Налаштування
A4,
B5,
A5,
16K
*
(У книжковій орієнтації)
A4, B5, A5, 16K
(В альбомній орієнтації)
A4, B5, A5, 16K
Letter,
Executive
*
(У книжковій орієнтації)
LTR, EXEC
(В альбомній орієнтації)
LTR, EXEC

* Виконайте друк після вибору пункту [Feed Custom Paper Vertically] на вкладці [Paper Source] драйвера принтера.
7
Вставте шухляду для паперу в головний блок.
Вставте шухляду для паперу під кутом, а потім всуньте її по горизонталі.
»
Перейдіть до кроку Зазначення формату й типу паперу в шухляді для паперу.
Змінення формату чи типу паперу
Якщо ви завантажуєте в апарат папір іншого формату чи типу, змініть цей параметр. Якщо не змінити параметр формату чи типу паперу, апарат друкуватиме неправильно.
Друк на звороті роздруківки (2-а сторона 2-стор. аркуша)
Можна друкувати на звороті роздруківки. Розрівняйте роздруківки та вставте їх у багатоцільовий лоток стороною для друку догори (стороною з надрукованим вмістом донизу). Потім виберіть тип паперу та виберіть <Так> для параметра <Увімк. параметри для 2-ї сторони 2-стор. сторінки?>.
Використовуйте папір, лише якщо ви друкували на ньому на цьому апараті.
Не можна друкувати на тій стороні, де вже щось надруковано.

Завантаження паперу нестандартного формату

Щоб завантажити папір нестандартного формату чи інший папір, формату якого немає серед позначок формату паперу на шухляді для паперу, дотримуйтесь описаної нижче процедури.
1
Витягніть шухляду для паперу й підніміть передню сторону, щоб вийняти її.
2
Під час завантаження паперу в шухляду для паперу головного блока за потреби відрегулюйте її довжину.
Регулювання довжини шухляди для паперу
3

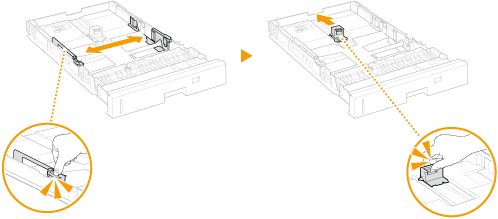

Розсуньте напрямні для паперу.
Перемістіть напрямні для паперу назовні, водночас стискаючи важелі розблокування.
4
Завантажте папір, так щоб він прилягав до передньої частини шухляди для паперу.
Завантажуйте папір стороною для друку догори.
Перед завантаженням стосу паперу добре прогорніть його та вирівняйте його краї об рівну поверхню.
Завантажуйте папір таким чином, щоб він не виходив за лінії позначок межі завантаження.
Під час завантаження паперу переконайтеся, що він не виходить за лінії позначок межі завантаження (). Це може спричинити проблеми з подачею паперу.
Інструкції щодо завантаження паперу з логотипом див. в розділі Завантаження бланків.
5
Вирівняйте напрямні для паперу за краями паперу.
Вирівняйте напрямні для паперу точно за краями паперу, водночас стискаючи важелі розблокування.
Вирівняйте напрямні для паперу точно за краями паперу.
Якщо напрямні встановлено недостатньо або надто щільно, папір може бути подано неправильно або може виникнути зминання паперу.
6

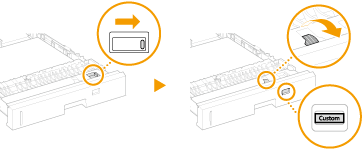

Перемкніть важіль вибору паперу й установіть диск вибору формату паперу в положення «Custom».
7
Вставте шухляду для паперу в головний блок.
Вставте шухляду для паперу під кутом, а потім всуньте її по горизонталі.
»
Перейдіть до кроку Зазначення формату й типу паперу в шухляді для паперу.
Змінення формату чи типу паперу
Якщо ви завантажуєте в апарат папір іншого формату чи типу, змініть ці параметри. Якщо не змінити параметри формату чи типу паперу, апарат друкуватиме неправильно.
Друк на звороті роздруківки (2-а сторона 2-стор. аркуша)
Можна друкувати на звороті роздруківки. Розрівняйте роздруківки та вставте їх у багатоцільовий лоток стороною для друку догори (стороною з надрукованим вмістом донизу). Потім виберіть тип паперу та виберіть <Так> для параметра <Увімк. параметри для 2-ї сторони 2-стор. сторінки?>.
Використовуйте папір, лише якщо ви друкували на ньому на цьому апараті.
Не можна друкувати на тій стороні, де вже щось надруковано.

Завантаження паперу в багатоцільовий лоток

Щоб друкувати на папері, завантаженому в багатоцільовий лоток, змініть налаштування джерела паперу відповідним чином.
Орієнтація паперу
Щоб завантажити папір у правильній орієнтації, див. таблицю нижче.
Орієнтація
Папір
(У книжковій орієнтації)
A3, B4, A4 (у книжковій орієнтації), B5 (у книжковій орієнтації), A5 (у книжковій орієнтації), A6, B6
Ledger, Legal, Letter (у книжковій орієнтації), Statement (у книжковій орієнтації), Executive (у книжковій орієнтації)
Oficio, Ecuador-Oficio, Brazil-Oficio, Mexico-Oficio, Argentina-Oficio, Argentina-Letter (у книжковій орієнтації), Government-Letter (у книжковій орієнтації), Government-Legal, Australia-Foolscap, Foolscap/Folio, F4A, Indian-Legal, 3 x 5 дюймів
8K, 16K (у книжковій орієнтації), Нестандартний формат (у книжковій орієнтації), Довгий аркуш, Довільний формат (у книжковій орієнтації), Листівка, Листівка у відповідь, Envelope
(В альбомній орієнтації)
A4 (в альбомній орієнтації), B5 (в альбомній орієнтації), A5 (в альбомній орієнтації)
Letter (в альбомній орієнтації), Statement (в альбомній орієнтації), Executive (в альбомній орієнтації), Argentina-Letter (в альбомній орієнтації), Government-Letter (в альбомній орієнтації)
16K (в альбомній орієнтації), Нестандартний формат (в альбомній орієнтації), Довільний формат (в альбомній орієнтації), Листівка 4 на 1
1
Відкрийте багатоцільовий лоток.
2
Витягніть подовжувач лотка.
Витягніть подовжувач лотка в разі завантаження великоформатного паперу.
3

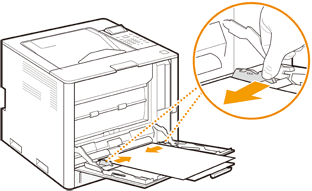

Розсуньте напрямні для паперу.
Посуньте напрямні для паперу назовні.
4
Вставте папір до упору.
Вставляйте папір стороною для друку донизу.
Перед завантаженням стосу паперу добре прогорніть його та вирівняйте його краї об рівну поверхню.
Завантажуйте папір таким чином, щоб він не виходив за напрямні межі завантаження.

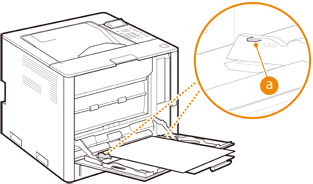

Під час завантаження паперу переконайтеся, що він не виходить за напрямні межі завантаження (). Це може спричинити проблеми з подачею паперу.
Завантажуючи конверти, листівки або аркуші паперу з логотипом, уважно слідкуйте за їхньою орієнтацією.
Завантаження конвертів
Завантаження листівок
Завантаження бланків
5

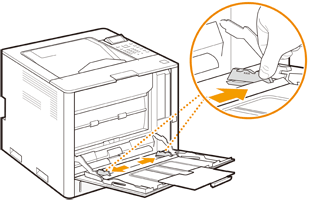

Вирівняйте напрямні для паперу за краями паперу.
Перемістіть напрямні для паперу всередину, щоб точно вирівняти їх за шириною паперу.
Вирівняйте напрямні для паперу точно за шириною паперу.
Якщо напрямні встановлено недостатньо або надто щільно, папір може бути подано неправильно або може виникнути зминання паперу.
»
Перейдіть до кроку Зазначення формату й типу паперу, завантаженого в багатоцільовий лоток.
Змінення формату чи типу паперу
Якщо ви завантажуєте в апарат папір іншого формату чи типу, змініть цей параметр. Якщо не змінити параметр формату чи типу паперу, апарат друкуватиме неправильно.
Друк на звороті роздруківки (2-а сторона 2-стор. аркуша)
Можна друкувати на звороті роздруківки. Розрівняйте роздруківки та вставте їх у багатоцільовий лоток стороною для друку донизу (стороною з надрукованим вмістом догори). Потім виберіть тип паперу та виберіть <Так> для параметра <Увімк. параметри для 2-ї сторони 2-стор. сторінки?>.
Використовуйте папір, лише якщо ви друкували на ньому на цьому апараті.
Не можна друкувати на тій стороні, де вже щось надруковано.
