Pour agrafer le papier et utiliser d'autres fonctions de finition, installez le Module de Finition interne-N en option.
L'installation de l'unité de perforation interne suivante sur le module de finition vous permet aussi d'utiliser la fonction de perforation.
Module de Finition interne-N et Perforateur intérieur-D
Unité de Perforation interne 2/4 Trous-D
Unité de Perforation interne 2/3 Trous-D
Unité de Perforation interne 4 Trous-D
Fonctions de finition disponibles
Les fonctions de finition qui sont disponibles lorsque le Module de Finition interne-N est installé sont indiquées ci-dessous.
Fonctions de tri
Tri séquentiel
Tri groupé
Décalage
Fonctions d'agrafage
En coin
Double
Sans agrafage
Agrafage manuel
Fonctions de perforation
Perforation de trous*1
*1Disponible uniquement lorsque le Perforateur intérieur-D est installé.
REMARQUE
Pour de plus amples informations sur les fonctions de finition, voir :
Précautions à prendre lors de l'utilisation des fonctions de finition
Précautions à prendre lors de l'utilisation de l'agrafage
Le nombre de feuilles qui peuvent être agrafées ensemble dépend du type et de l'épaisseur du papier. Caractéristiques techniques
Si la machine ne parvient pas à agrafer le papier, changez de papier ou réduisez le nombre de feuilles à agrafer.
Si la machine ne parvient pas à agrafer le papier, changez de papier ou réduisez le nombre de feuilles à agrafer.
Retirez le papier agrafé une fois qu'il a été éjecté dans le réceptacle, et ne tentez pas de retirer le papier pendant l'agrafage.
Lorsque le message [Charger des agrafes dans l'ensemble d'agrafage.] s'affiche, remplacez l'étui d'agrafes et ajoutez plus d'agrafes. Ajout d’agrafes (option)
Si le réceptacle atteint sa position la plus basse ou que 30 exemplaires ont été agrafés, l'impression est suspendue. L'impression reprend lorsque le papier éjecté est retiré du réceptacle.
Précautions à prendre lors de l'utilisation de la reliure sans agrafage
Les fonctions qui ne peuvent pas être utilisées avec la reliure sans agrafage sont indiquées dans Guide de configuration sur le site des manuels en ligne.
https://oip.manual.canon/
https://oip.manual.canon/
Avec certaines positions du gaufrage, vous ne pouvez pas relier sans agrafage du papier qui ne peut pas être imprimé en recto verso et des feuilles de papier de différents formats.
Selon l'environnement d'utilisation et le type de papier, les pages reliées sans agrafage se séparent plus ou moins facilement au niveau de la partie gaufrée.
Utilisation de l'agrafage manuel
Insérez une pile de papier dans la fente du module de finition, et attendez un moment. La pile de papier sera détectée et agrafée automatiquement.
Lorsque la pile de papier est détectée, le voyant du bouton d'agrafage clignote, et lorsque l'agrafage est terminé, il s'éteint. Lorsque le voyant du bouton s'éteint, sortez la pile de papier.
Lorsque la pile de papier est détectée, le voyant du bouton d'agrafage clignote, et lorsque l'agrafage est terminé, il s'éteint. Lorsque le voyant du bouton s'éteint, sortez la pile de papier.
Placez la pile de papier le recto orienté vers le bas, et insérez directement le coin à agrafer.
L'agrafage manuel ne peut s'effectuer pendant l'impression.
REMARQUE
Vous pouvez changer le délai qui s'écoule entre l'insertion de la pile de papier et son agrafage automatique. [Délai avant le début de l'agrafage en mode agrafeuse]
Vous pouvez appuyer sur le bouton d'agrafage pour agrafer le papier sans attendre que la machine déclenche automatiquement l'agrafage.
Préparatifs pour l'impression sur du papier long
Effectuez les préparatifs suivants pour faire des impressions sur du papier long.
Chargement des feuilles grand format-A en option requis.

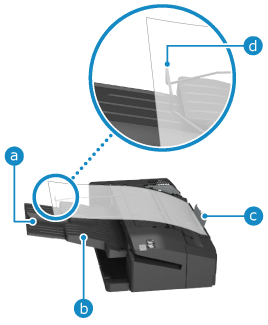

Sortez le réceptacle auxiliaire (
) pour empêcher le papier de tomber du réceptacle de sortie.
) pour empêcher le papier de tomber du réceptacle de sortie.Retirez tout le papier du réceptacle de sortie (réceptacle A) (
).
).Pour éviter les bourrages papier, chargez le papier long coupé à une largeur de 500 à 550 mm (19 3/4" à 21 5/8") contre le guide de support (
) du réceptacle de sortie (réceptacle B). À ce moment, vérifiez que le papier long est placé sur la trame filaire (
).
) du réceptacle de sortie (réceptacle B). À ce moment, vérifiez que le papier long est placé sur la trame filaire ().Noms et fonctions des pièces
Réceptacle auxiliaireSortez ce réceptacle en le tirant pour éviter que le papier ne tombe du réceptacle de sortie lorsque du papier de grand format est éjecté.
Réceptacle de sortie (réceptacle A)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
Réceptacle de sortie (réceptacle B)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
FenteInsérez une pile de papier pour l'agrafer manuellement.
Bouton d'agrafagePour l'agrafage manuel, vous pouvez appuyer sur le bouton d'agrafage pour agrafer sans avoir à attendre.
* Insérez une pile de papier dans la fente et attendez un moment. La pile de papier sera automatiquement agrafée sans que vous ayez à appuyer sur le bouton. Utilisation de l'agrafage manuel
Capot droit (Perforateur intérieur-D)Ouvrez-le pour jeter les résidus de perforation.
Capot gauche (Module de Finition interne-N)Ouvrez cet élément en cas de bourrage papier ou d'agrafes et pour ajouter des agrafes.
Caractéristiques techniques
Format, type et grammage du papier | Tous les papiers qui peuvent passer à travers la machine*1 Papier utilisable |
Capacité du réceptacle de sortie (réceptacle A)*2 | Pas de réglages de finition. Tri séquentiel ou groupé A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K : 52 mm (2 1/8") de haut (équivalent à 500 feuilles) A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR : 250 feuilles ou 26 mm (1") de haut A6R : 30 feuilles 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18") , Enveloppes : 10 feuilles Pas de réglages de finition. Tri séquentiel ou groupé (lors de l'utilisation de différents formats) Combinaison des formats A4, B5 et LTR uniquement : 52 mm (2 1/8") de haut (équivalent à 500 feuilles) Combinaison autre que ci-dessus : 250 feuilles ou 26 mm (1") de haut Décalage A4, B5, LTR, EXEC, 16K : 52 mm (2 1/8") de haut (équivalent à 500 feuilles) A3, B4, A4R, 11" x 17", LGL, LTRR, 8K : 250 feuilles ou 26 mm (1") de haut Agrafage (en coin, double) A4, B5, LTR, EXEC, 16K : 30 exemplaires ou 52 mm (2 1/8") de haut A3, B4, A4R, 11" x 17", LGL, LTRR, 8K : 30 exemplaires ou 26 mm (1") de haut Sans agrafage A4, B5, LTR, 16K : 30 exemplaires ou 52 mm (2 1/8") de haut A3, B4, 11" x 17", 8K : 30 exemplaires ou 26 mm (1") de haut |
Capacité du réceptacle de sortie (réceptacle B) | Pas de réglages de finition. Tri séquentiel ou groupé 5,2 mm (1/4") de haut Équivalent à 50 feuilles (64 g/m² (17 lb bond), 75 g/m² (20 lb bond)) Équivalent à 45 feuilles (80 g/m² (21 lb bond)) |
Nombre de feuilles pouvant être agrafées*3 | En coin et double (papier non couché) A4, B5, LTR, EXEC, 16K 52 à 90 g/m² (14 à 24 lb bond) : 50 feuilles 91 à 105 g/m² (25 à 28 lb bond) : 30 feuilles 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 2 feuilles A4R, LTRR 52 à 90 g/m² (14 à 24 lb bond) : 40 feuilles 91 à 105 g/m² (25 à 28 lb bond) : 30 feuilles 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 2 feuilles A3, B4, 11" x 17", LGL, 8K 52 à 90 g/m² (14 à 24 lb bond) : 30 feuilles 91 à 105 g/m² (25 à 28 lb bond) : 20 feuilles 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 2 feuilles En coin et double (papier couché) 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 2 feuilles Sans agrafage A3, B4, A4, B5, 11" x 17", LTR, 8K, 16K 52 à 64 g/m² (13,8 à 17 lb bond) : 10 feuilles 65 à 81,4 g/m² (17,3 à 21,7 lb bond) : 8 feuilles 82 à 105 g/m² (22 à 28 lb bond) : 6 feuilles Agrafage manuel 4,0 mm (1/8") de haut ou moins Environ 50 feuilles (52 g/m² (14 lb bond)) Environ 45 feuilles (64 g/m² (17 lb bond)) Environ 40 feuilles (75 g/m² (20 lb bond), 80 g/m² (21 lb bond)) |
Perforation (lorsque le Perforateur intérieur-D est installé) | Nombre de perforations et format de papier Lorsque le Unité de Perforation interne 2/4 Trous-D est installé : Deux trous : A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Quatre trous : A3, A4, 11" x 17", LTR, EXEC, 8K, 16K Lorsque le Unité de Perforation interne 2/3 Trous-D est installé : Deux trous : A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Trois trous : A3, B4, A4, B5, 11" x 17", LTR, EXEC, 8K, 16K Lorsque le Unité de Perforation interne 4 Trous-D est installé : Quatre trous : A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Grammage du papier 52 à 300 g/m² (14 lb bond à 110 lb couverture) |
Dimensions (l x P x H) | 469 x 525 x 219 mm (18 1/2" x 20 5/8" x 8 5/8") |
Poids | Environ 9,5 kg (20,9 lb) |
*1À l'exclusion de l'impression recto verso sur du papier fin 2 (52 à 59 g/m² [14 à 15 lb bond]), sur du papier d'une largeur de 216 mm (8 1/2") ou plus et de grammage de 257 g/m² (100 lb couverture) ou plus, et sur du papier à onglet.
*2Lors de l'utilisation de papier de 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) ou 80 g/m² (21 lb bond). La capacité varie dans tous les autres cas.
*3Avec une cartouche d'agrafes standard installée. Selon le type et l'épaisseur du papier, le nombre de feuilles pouvant être agrafées peut être inférieur.
