Regolazione della posizione di stampa inserendo i valori misurati
Misurare l'entità di spostamento dell'immagine sulla pagina di prova o su qualsiasi pagina stampata e inserire i valori misurati per eseguire la regolazione.
È possibile selezionare le voci di regolazione in base ai problemi.
Quando si desidera regolare più voci, è possibile allineare più facilmente la posizione di stampa su entrambi i lati della carta eseguendo le regolazioni nel seguente ordine:
Quando l'immagine stampata è inclinata diagonalmente (correggere il disallineamento dell'immagine)
Quando l'immagine stampata è distorta come un parallelogramma (Correggi distorsione (Parallelogramma))
Quando l'immagine stampata è distorta come un trapezio (Correggi distorsione (Trapezio)) (soltanto Serie C7100)
Quando l'immagine stampata viene ingrandita o ridotta (Regolazione dimensione immagine)
Quando la posizione dell'immagine viene spostata a sinistra o a destra in base alla direzione di alimentazione (Regolazione allineamento bordo sinistro)
Quando la posizione dell'immagine viene spostata verso il bordo di testa o di uscita in base alla direzione di alimentazione (Regolazione allineamento bordo di testa)
* È inoltre possibile regolare l'immagine stampata su fogli lunghi.
* Non è possibile eseguire la regolazione delle dimensioni dell'immagine utilizzando qualsiasi altra pagina stampata.
Passaggio 1: registrazione del tipo di carta
* È possibile saltare questo passaggio se la carta è già registrata. Procedere al passaggio 2.
Passaggio 2: stampa di una pagina di prova
Stampare una pagina di test su entrambi i lati del foglio utilizzando il pannello di controllo.
Carta utilizzabile per la stampa fronte-retroNon è possibile stampare la pagina di test utilizzando la IU remota da un computer.
Per Serie C5100, sono richiesti i privilegi di Administrator o DeviceAdmin.
* Se si desidera eseguire la regolazione per la carta per fogli lunghi, stampare la pagina di prova dedicata su entrambi i lati della carta e procedere al passaggio 3.
Passaggio 3: regolazione mediante inserimento dei valori misuratiÈ possibile scaricare la pagina di prova dedicata dal sito del manuale online.
Sul fronte della pagina di test è stampato “1° lato”.
Per garantire risultati di regolazione precisi, stampare la pagina di test su foglio lungo con un ingrandimento del 100%.
Stampare la pagina di test sui fogli lunghi da utilizzare.
A seconda del formato della carta da stampare, gli indicatori “b”, “f”, “h” e “j” potrebbero essere stampati più volte. Eseguire la regolazione per le posizioni più vicine al bordo di coda della carta.
* È possibile saltare questo passaggio se si utilizza una pagina stampata diversa dalla pagina di prova. Procedere al passaggio 3.
Passaggio 3: regolazione mediante inserimento dei valori misuratiPreparazioni richieste
Caricare la carta che si desidera regolare.
* Utilizzare fino a 10 fogli di carta per stampare la pagina di prova.
Se si desidera eseguire la regolazione per la carta a fogli lunghi, scaricare la pagina di test dedicata dal sito dei manuali online.
1
Accedere alla macchina come amministratore (solo per Serie C5100).
Accesso alla macchina2
Sul pannello di controllo, premere [

Impostazioni/Registrazione] nella schermata [Home] o in altre schermate.
Schermata [Home]Viene visualizzata la schermata [Impostazioni/Registrazione].
3
Premere [Preferenze]

[Impostazioni carta]

[Impostazioni gestione tipo di carta].
Viene visualizzata la schermata [Impostazioni gestione tipo di carta].
4
Selezionare la carta personalizzata registrata e premere [Dettagli/Modifica].
Viene visualizzata la schermata [Dettagli/Modifica].
5
Premere [Cambia] per [Regolaz. posizione immagine].
Viene visualizzata la schermata per la selezione del metodo di regolazione.
6
Premere [Non utilizzare scanner].
Viene visualizzata la schermata [Regolaz. posizione immagine].
7
Stampare una pagina di prova.
Stampare la pagina di prova in base alle voci che si desidera regolare.
* La pagina di prova stampata per Correzione distorsione (Parallelogrammo) può essere utilizzata anche per altre voci di regolazione tranne che per Correzione disallineamento immagine.
Quando si esegue la Correzione disallineamento immagine, la Correzione distorsione (Parallelogrammo) o la Correzione distorsione (Trapezio)

1
Selezionare [Impostazione dettagli].
2
Selezionare [Correz.disall. immagine], [Corr. distors. (Parallelogr.)], o [Corr. distors. (Trapezio)].
3
Selezionare [Stampa pagina di test].
4
Impostare il numero di copie della pagina di prova e premere [Avanti].
5
Selezionare la fonte alimentazione carta caricata con la carta da regolare.
6
Premere [Avvio stampa].
La pagina o le pagine di prova vengono stampate.
Quando si esegue la Regolazione dimensioni immagine, la Regolazione allineamento bordo sinistro o la Regolazione allineamento bordo di testa

1
Selezionare [Stampa pagina di test].
2
Impostare il numero di copie della pagina di prova e premere [Avanti].
3
Selezionare la fonte alimentazione carta caricata con la carta da regolare.
4
Premere [Avvio stampa].
La pagina o le pagine di prova vengono stampate.
Passaggio 3: regolazione mediante inserimento dei valori misurati
Verificare sia il lato anteriore che quello posteriore della pagina di prova o di una pagina stampata per determinare se la posizione di stampa è spostata.
Se la posizione è spostata, misurare ciascuna lunghezza sui lati anteriore e posteriore ed eseguire la regolazione in base ai valori misurati.
Misurare ciascuna lunghezza sulla pagina di prova o su una pagina stampata.
Misurare le lunghezze sul lato anteriore e sul lato posteriore. Sul lato anteriore della pagina di prova è stampato "1° lato".

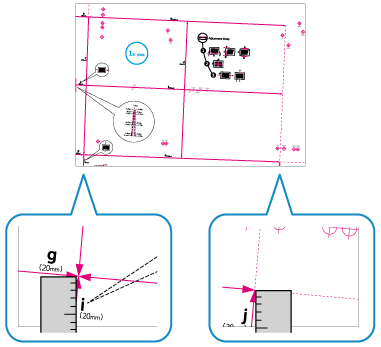

Quando si esegue la Correzione disallineamento immagine

Pagina di prova (dimensione standard)
Misura delle lunghezze di "i" e "j".
Sulla pagina di prova, l'indicatore "i" viene stampato sul lato sinistro del bordo anteriore e l'indicatore "j" viene stampato sul lato sinistro del bordo posteriore, in base alla direzione di alimentazione.
Quando si utilizza una pagina stampata diversa dalla pagina di prova, misurare anche la lunghezza di "h".

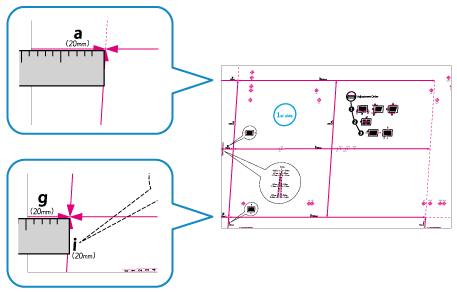

Quando si esegue la Correzione distorsione (Parallelogrammo)

Pagina di prova (dimensione standard)
Misurare le lunghezze di "a" e "g".
Sulla pagina di prova, l'indicatore "a" viene stampato sul lato destro del bordo di testa e l'indicatore "g" viene stampato sul lato sinistro del bordo di coda, in base alla direzione di alimentazione.
Quando si utilizza una pagina stampata diversa dalla pagina di prova, misurare anche la lunghezza di "c".
Quando si esegue la Correzione distorsione (Trapezio) (soltanto Serie C7100)

Pagina di prova (dimensione standard)
Misurare le lunghezze di "b" e "h". Per i fogli lunghi, misurare la lunghezza dei punti "b" e "h" più vicini al bordo di coda della carta.
Sulla pagina di prova, l'indicatore "b" è stampato sul lato destro e l'indicatore "h" sul lato sinistro, in base alla direzione di alimentazione.
Quando si utilizza una pagina stampata diversa dalla pagina di prova, misurare anche la lunghezza di "c".

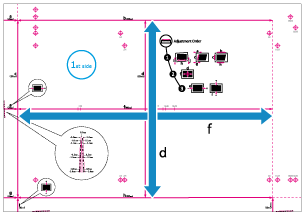

Quando si esegue la regolazione delle dimensioni dell'immagine

Pagina di prova (dimensione standard)
Misurare le lunghezze di "f" e "d".
Se parte dell'immagine non viene stampata sulla pagina di prova (formato standard), misurare le lunghezze "f/2" (metà della lunghezza di "f") e "d/2" (metà della lunghezza di "d"). Confrontare questi valori misurati con i valori prescritti (f/2: 180,0 mm, d/2: 125,0 mm) per calcolare il rapporto di ingrandimento o riduzione.
* Se si stampa la pagina di prova su carta di dimensioni inferiori a 270,0 mm x 380,0 mm (10 5/8" x 15"), parte dell'immagine non verrà stampata sulla carta.
Se parte dell'immagine non viene stampata sulla pagina di prova (Lunga), procedere come segue per confrontare i valori e calcolare il rapporto di ingrandimento o riduzione.
Se manca una parte di "d", misurare la lunghezza di "d/2" (metà della lunghezza di "d") e confrontarla con il valore prescritto (125,0 mm).
Se manca una parte di "f", misurare la lunghezza di "f" più vicina al bordo d'uscita e confrontarla con il valore prescritto corrispondente (450,0 mm, 550,0 mm o 650,0 mm).
* Se si stampa la pagina di prova su carta di dimensioni inferiori a 270,0 mm x 762,0 mm (10 5/8" x 30"), parte dell'immagine non verrà stampata sulla carta.
Se parte dell'immagine non viene stampata sulla pagina di prova (Lunga), procedere come segue per confrontare i valori e calcolare il rapporto di ingrandimento o riduzione.
Se manca una parte di "d", misurare la lunghezza di "d/2" (metà della lunghezza di "d") e confrontarla con il valore prescritto (125,0 mm).
Se manca una parte di "f", misurare la lunghezza di "f" più vicina al bordo d'uscita e confrontarla con il valore prescritto corrispondente (450,0 mm, 550,0 mm o 650,0 mm).
* Se si stampa la pagina di prova su carta di dimensioni inferiori a 270,0 mm x 762,0 mm (10 5/8" x 30"), parte dell'immagine non verrà stampata sulla carta.

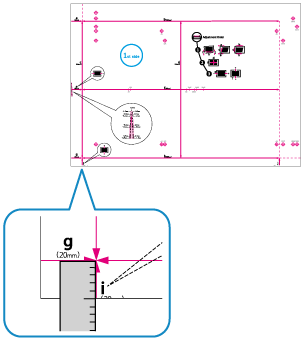

Quando si esegue la regolazione dell'allineamento del bordo sinistro

Pagina di prova (dimensione standard)
Misurare la lunghezza di "i".
Quando si utilizza la pagina di test, è possibile effettuare anche la regolazione controllando il valore dell'indicatore in basso a sinistra. Quando si controlla il valore dell'indicatore in basso a sinistra, procedere al passaggio
2.

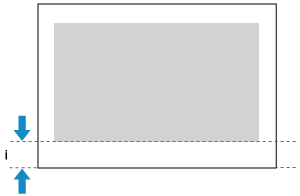

Quando si utilizza una pagina stampata diversa da quella di prova, la lettera "i" si trova sul lato sinistro del bordo di testa in base alla direzione di alimentazione.

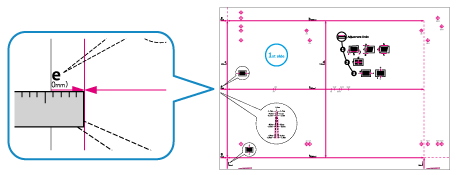

Quando si esegue la Regolazione allineamento bordo di testa

Pagina di prova (dimensione standard)
Misurare la lunghezza di "e".
Quando si utilizza la pagina di test, è possibile effettuare anche la regolazione controllando il valore dell'indicatore sul bordo di testa in base alla direzione di alimentazione. Quando si controlla il valore dell'indicatore in basso a sinistra, procedere al passaggio
2.
Quando si utilizza una pagina stampata diversa da quella di prova, la lettera "e" si trova sul bordo di testa in base alla direzione di alimentazione.
Inserire i valori misurati in ciascuna voce per il lato anteriore e posteriore.
Quando si esegue la Correzione disallineamento immagine

Inserire i valori misurati in [i] e [j], inserire il valore indicato di seguito in [h] e premere [OK].
Per la pagina di prova (dimensione standard): 360,0
Per la pagina di prova (lunga): valore più vicino al bordo di coda (360,0, 450,0, 550,0 o 650,0)
Per l'altra pagina stampata: valore misurato
Quando si esegue la Correzione distorsione (Parallelogrammo)

Inserire i valori misurati in [a] e [g], inserire il valore indicato di seguito in [c] e premere [OK].
Per la pagina di prova (formato standard o lungo): 250,0
Per l'altra pagina stampata: valore misurato
Quando si esegue la Correzione distorsione (Trapezio) (soltanto Serie C7100)

Inserire i valori misurati in [b] e [h], inserire il valore indicato di seguito in [c] e premere [OK].
Per la pagina di prova (formato standard o lungo): 250,0
Per l'altra pagina stampata: valore misurato
Quando si esegue la regolazione delle dimensioni dell'immagine

Quando si inseriscono i valori misurati
Premere [Regolaz. usando pagina di test], inserire i valori misurati in [f] e [d], quindi premere [OK]

[OK].
Per una pagina di prova lunga, eseguire il calcolo seguente e inserire il valore in [f].
Valore prescritto (360,0 mm) ÷ Posizione di misurazione (450,0 mm, 550,0 mm o 650,0 mm) x Valore "f" misurato
Quando si inserisce il rapporto di ingrandimento o riduzione
Se parte dell'immagine non viene stampata sulla pagina al passaggio
1, inserire il rapporto di ingrandimento o riduzione calcolato in [Zoom (f)] e [Zoom (d)], quindi premere [OK].
Per ingrandire o ridurre l'immagine di stampa nella direzione parallela alla direzione di alimentazione, inserire il valore in [Zoom (f)].
Per ingrandire o ridurre l'immagine di stampa nella direzione perpendicolare alla direzione di alimentazione, inserire il valore in [Zoom (d)].
È possibile premere [±] per cambiare il valore inserito tra positivo e negativo.
Quando si esegue la regolazione dell'allineamento del bordo sinistro

Quando si inseriscono i valori misurati
In [Allin. bordo sinistro (i)], inserire l'entità di differenza tra il valore prescritto (20,0 mm) e la lunghezza di "i" misurata al passaggio
1, quindi premere [OK].
Se la lunghezza misurata di "i" è 21,5 mm, inserire -1,5 mm.
Se la lunghezza misurata di "i" è 18,5 mm, inserire +1,5 mm.
È possibile premere [±] per cambiare il valore inserito tra positivo e negativo.
Quando si effettua la regolazione in base all'indicatore in basso a sinistra della pagina di prova
Verificare l'entità dello spostamento tra il bordo della carta e la linea centrale dell'indicatore, inserire il valore corrispondente e premere [OK].
Quando la linea centrale dell'indicatore è fuori dal bordo della carta (quando la linea centrale dell'indicatore non è stampata sulla pagina), impostare un valore positivo (+). La posizione di stampa si sposta verso il bordo destro in base alla direzione di alimentazione.
Esempio: Se la linea centrale dell'indicatore sul lato anteriore è 0,4 mm fuori dal bordo della carta, impostare [Fronte] a "0,4 mm."
Quando la linea centrale dell'indicatore si trova all'interno del bordo della carta, impostare un valore negativo (-). La posizione di stampa si sposta verso il bordo sinistro in base alla direzione di alimentazione.
Esempio: Se la linea centrale dell'indicatore sul lato anteriore è 0,6 mm all'interno del bordo della carta, impostare [Fronte] a "-0,6 mm."
Quando si esegue la Regolazione allineamento bordo di testa

Quando si inseriscono i valori misurati
In [Allin. bordo di testa (e)], inserire l'entità di differenza tra il valore prescritto (20,0 mm) e la lunghezza di "e" misurata al passaggio
1, quindi premere [OK].
Se la lunghezza misurata di "e" è 21,0 mm, inserire -1,0 mm.
Se la lunghezza misurata di "e" è 19,0 mm, inserire +1,0 mm.
È possibile premere [±] per cambiare il valore inserito tra positivo e negativo.
Quando si effettua la regolazione in base all'indicatore sul bordo di testa della pagina di prova
Verificare l'entità dello spostamento tra il bordo della carta e la linea centrale dell'indicatore, inserire il valore corrispondente e premere [OK].
Quando la linea centrale dell'indicatore è fuori dal bordo della carta (quando la linea centrale dell'indicatore non è stampata sulla pagina), impostare un valore positivo (+). La posizione di stampa si sposta verso il bordo di coda in base alla direzione di alimentazione.
Esempio: Se la linea centrale dell'indicatore sul lato anteriore è 0,4 mm fuori dal bordo della carta, impostare [Fronte] a "0,4 mm."
Quando la linea centrale dell'indicatore si trova all'interno del bordo della carta, impostare un valore negativo (-). La posizione di stampa si sposta verso il bordo di testa in base alla direzione di alimentazione.
Esempio: Se la linea centrale dell'indicatore sul lato anteriore è 0,6 mm all'interno del bordo della carta, impostare [Fronte] a "-0,6 mm."
Stampare nuovamente la pagina di prova e verificare i risultati della regolazione.
Quando si esegue la Correzione disallineamento immagine, la Correzione distorsione (Parallelogrammo) o la Correzione distorsione (Trapezio)

1
Selezionare [Correz.disall. immagine], [Corr. distors. (Parallelogr.)], o [Corr. distors. (Trapezio)].
2
Selezionare [Stampa pagina di test].
3
Impostare il numero di copie della pagina di prova e premere [Avanti].
4
Selezionare la fonte alimentazione carta caricata con la carta da regolare.
5
Premere [Avvio stampa].
La pagina o le pagine di prova vengono stampate.
Quando si esegue la Regolazione dimensioni immagine, la Regolazione allineamento bordo sinistro o la Regolazione allineamento bordo di testa

1
Selezionare [Non utilizzare scanner].
2
Selezionare [Stampa pagina di test].
3
Impostare il numero di copie della pagina di prova e premere [Avanti].
4
Selezionare la fonte alimentazione carta caricata con la carta da regolare.
5
Premere [Avvio stampa].
La pagina o le pagine di prova vengono stampate.
4
Se occorrono ulteriori regolazioni, ripetere i passaggi da 1 a 3.
* Quando viene visualizzato [Regolaz. posizione immagine] dopo aver eseguito Regolazione allineamento bordo sinistro o Regolazione allineamento bordo di testa, il valore sullo schermo viene reimpostato su "0,0 mm", ma viene mantenuto il valore impostato in precedenza. Se si desidera ripetere la regolazione, controllare l'indicatore sulla pagina di prova ristampata e impostare tale valore.
5
Premere [OK]

[Chiudi].
NOTA
Se si desidera ripristinare i valori di regolazione conservati ai valori iniziali ed eseguire nuovamente la regolazione, premere [Ripristino impostaz. iniziali] nella schermata per l'impostazione dei valori.
