Anpassen der Übertragungsbedingungen des gedruckten Bildes
Wenn das gedruckte Bild insgesamt heller oder verzerrter ist als auf Normalpapier, können Sie das Papier als benutzerdefinierten Papiertyp registrieren und die Sekundär-Transferspannung (Spannung bei der Übertragung des Bildes auf das Papier) anpassen. Die Anpassungsergebnisse werden angewendet, wenn Sie den Papiertyp angeben und den Druckvorgang durchführen.
HINWEIS
Wenn Sie die Übertragungsbedingungen des gedruckten Bildes anpassen, können die Druckpositionseinstellungen beeinträchtigt werden. Passen Sie die Druckposition bei Bedarf an. Justage der Druckposition
Schritt 1: Registrieren des Papiertyps
Registrieren Sie das Papier, für das Sie die Sekundär-Transferspannung einstellen möchten, als benutzerdefinierten Papiertyp. Registrieren häufig verwendeter Papiertypen
Schritt 2: Justieren der Sekundär-Transferspannung
Um die Sekundär-Transferspannung zu justieren, können Sie entweder ein gedrucktes Diagramm visuell überprüfen und die Justierung manuell vornehmen oder die Justierung automatisch durch Scannen des Diagramms vornehmen.
Anpassen durch visuelles Prüfen des Diagramms
Drucken Sie das Diagramm aus, überprüfen Sie es visuell, und passen Sie das am besten geeignete Patch manuell an.
Verwenden Sie das Bedienfeld, um die Sekundär-Transferspannung anzupassen. Sie können die Anpassungswerte über Remote UI von einem Computer aus einstellen, allerdings können Sie das Diagramm nicht drucken.
Für die C5100 Serie sind Administrator- oder Geräteadministratorrechte erforderlich.
Für die C5100 Serie sind Administrator- oder Geräteadministratorrechte erforderlich.
1
Melden Sie sich am Gerät als Administrator an (für C5100 Serie). Anmelden am Gerät
2
Drücken Sie auf dem Bedienfeld im Bildschirm [Startseite] oder in einem anderen Bildschirm die Option [
Einstell./Speicherung].
Einstell./Speicherung].Der Bildschirm [Einstell./Speicherung] wird angezeigt.
3
Drücken Sie [Präferenzen]
[Einstellungen Papier] [Einstellungen Verwaltung Papiertyp].
[Einstellungen Papier] [Einstellungen Verwaltung Papiertyp].Der Bildschirm [Einstellungen Verwaltung Papiertyp] wird angezeigt.
4
Wählen Sie den registrierten anwenderdefinierten Papiertyp, und drücken Sie [Details/Bearbeiten].
Der Bildschirm [Details/Bearbeiten] wird angezeigt.
5
Drücken Sie [Ändern] für [Justage Sek.transferstrom].
Der Bildschirm zur Auswahl der Anpassungsmethode wird angezeigt.
Drücken Sie auf [Scanner nicht verwenden].
Der Bildschirm [Justage Sek.transferstrom] wird angezeigt.
7
Drücken Sie auf [Diagrammdruck].
Der Bildschirm [Diagrammdruck] wird angezeigt.
8
Legen Sie den Spannungsbereich und die Druckseite des zu druckenden Diagramms fest, und drücken Sie [Weiter].
Um eine Feinanpassung der Sekundär-Transferspannung vorzunehmen, setzen Sie [Typ Diagrammdruck] auf [Für Feinjustage]. Es wird ein Diagramm mit den Anpassungswerten in Schritten von ± 1 gedruckt.
Für größere Anpassungen wählen Sie [Für Justage der Körnigkeit]. Es wird ein Diagramm mit Anpassungswerten in Abstufungen gemäß dem Zustand des Geräts gedruckt.
Für größere Anpassungen wählen Sie [Für Justage der Körnigkeit]. Es wird ein Diagramm mit Anpassungswerten in Abstufungen gemäß dem Zustand des Geräts gedruckt.
Um die Anpassung für beide Seiten des Papiers vorzunehmen, setzen Sie [Druckseite] auf [Beide Seiten]. Geeignetes Papier für doppelseitigen Druck
Setzen Sie [Druckseite] in einem der folgenden Fälle auf [Nur Vorderseite]:
Wenn [2te Seite einer Doppelseite] für anwenderdefiniertes Papier auf [Ein] gesetzt ist Bildschirm [Details/Bearbeiten]
Wenn Papier in das Mehrzweckfach eingelegt ist und [2te Seite einer Doppelseite] auf dem Bildschirm für die Einstellung des Papiertyps festgelegt ist Einstellen von Papierformat und Papiertyp für das Mehrzweckfach
9
Wählen Sie die Papierzufuhr aus, die das anwenderdefinierte Papier enthält, und drücken Sie [OK].
Der Bildschirm [Justage Sek.transferstrom] wird erneut angezeigt.
10
Drücken Sie auf [Diagrammdruck].
Das Diagramm wird gedruckt.
11
Prüfen Sie das Diagramm, und wählen Sie das am besten geeignete Patch aus.
Der in Magenta gedruckte numerische Wert ist der aktuell eingestellte Wert.
Überprüfen Sie die numerischen Werte in aufsteigender Reihenfolge von den Minuswerten zu den Pluswerten, vergleichen Sie die Position, an der die Dichte gleichmäßig zu sein scheint, mit den nächsten beiden Werten, und wählen Sie den Wert aus, den Sie für den geeignetsten halten.
Wenn kein Unterschied zwischen den ausgewählten Werten zu erkennen ist, wählen Sie den mittleren der drei Werte.
Wenn kein Unterschied zwischen den ausgewählten Werten zu erkennen ist, wählen Sie den mittleren der drei Werte.
Wenn das Diagramm auf beiden Seiten des Papiers gedruckt ist, wählen Sie das am besten geeignete Patch separat für die Vorder- und Rückseite. Die Vorderseite ist mit "*" bedruckt, die Rückseite mit "**".

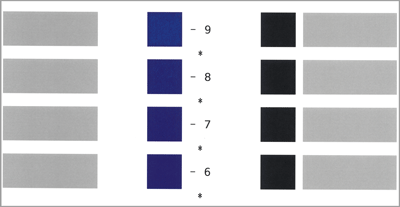

Beispiel: Wenn die Position, an der die Dichte gleichmäßig zu sein scheint, "-8" ist
Vergleichen Sie "-8", "-7" und "-6", und wählen Sie den Wert, den Sie für den geeignetsten halten.
Wenn Sie den Unterschied zwischen diesen drei Werten nicht erkennen können, wählen Sie "-7".
Vergleichen Sie "-8", "-7" und "-6", und wählen Sie den Wert, den Sie für den geeignetsten halten.
Wenn Sie den Unterschied zwischen diesen drei Werten nicht erkennen können, wählen Sie "-7".
12
Geben Sie den im Diagramm markierten Wert ein.
Drücken Sie die Schaltfläche [Vorderseite] oder [Rückseite], um sie auszuwählen, und geben Sie dann den Wert ein.
Sie können [±] drücken, um den eingegebenen Wert zwischen positiv und negativ umzuschalten.
Geben Sie in einem der folgenden Fälle einen Wert für [Rückseite] ein:
Wenn [2te Seite einer Doppelseite] für anwenderdefiniertes Papier auf [Ein] gesetzt ist Bildschirm [Details/Bearbeiten]
Wenn Papier in das Mehrzweckfach eingelegt ist und [2te Seite einer Doppelseite] auf dem Bildschirm für die Einstellung des Papiertyps festgelegt ist Einstellen von Papierformat und Papiertyp für das Mehrzweckfach
13
Drücken Sie [OK] [Schließen].
[Schließen].Die Anpassungen werden angewendet.
Automatisches Anpassen durch Scannen des Diagramms
Drucken Sie das Diagramm aus, und scannen Sie es ein, um eine automatische Anpassung des am besten geeigneten Patches vorzunehmen.
Verwenden Sie das Bedienfeld, um eine automatische Anpassung vorzunehmen. Sie können die automatische Anpassung nicht über Remote UI von einem Computer aus vornehmen.
Für die C5100 Serie sind Administratorrechte oder Geräteadministratorrechte erforderlich.
Für die C5100 Serie sind Administratorrechte oder Geräteadministratorrechte erforderlich.
1
Melden Sie sich am Gerät als Administrator an (für C5100 Serie). Anmelden am Gerät
2
Drücken Sie auf dem Bedienfeld im Bildschirm [Startseite] oder in einem anderen Bildschirm die Option [Einstell./Speicherung]. Bildschirm [Startseite]
Einstell./Speicherung]. Bildschirm [Startseite]Der Bildschirm [Einstell./Speicherung] wird angezeigt.
3
Drücken Sie [Präferenzen] [Einstellungen Papier] [Einstellungen Verwaltung Papiertyp].
[Einstellungen Papier] [Einstellungen Verwaltung Papiertyp].Der Bildschirm [Einstellungen Verwaltung Papiertyp] wird angezeigt.
4
Wählen Sie den registrierten anwenderdefinierten Papiertyp, und drücken Sie [Details/Bearbeiten].
Der Bildschirm [Details/Bearbeiten] wird angezeigt.
5
Drücken Sie [Ändern] für [Justage Sek.transferstrom].
Der Bildschirm zur Auswahl der Anpassungsmethode wird angezeigt.
6
Drücken Sie auf [Scanner verwenden].
Der Bildschirm [Justage Sek.transferstrom] wird angezeigt.
7
Drücken Sie auf [Diagrammdruck].
Der Bildschirm [Diagrammdruck] wird angezeigt.
8
Legen Sie den Diagrammtyp und die Druckseite für das zu druckende Diagramm fest, und drücken Sie [Weiter].
Um eine Feinanpassung der Sekundär-Transferspannung vorzunehmen, setzen Sie [Typ Diagrammdruck] auf [Für Feinjustage]. Es wird ein Diagramm mit den Anpassungswerten in Schritten von ± 1 gedruckt.
Für größere Anpassungen wählen Sie [Für Justage der Körnigkeit]. Es wird ein Diagramm mit Anpassungswerten in Abstufungen gemäß dem Zustand des Geräts gedruckt.
Für größere Anpassungen wählen Sie [Für Justage der Körnigkeit]. Es wird ein Diagramm mit Anpassungswerten in Abstufungen gemäß dem Zustand des Geräts gedruckt.
Um die Anpassung für beide Seiten des Papiers vorzunehmen, setzen Sie [Druckseite] auf [Beide Seiten]. Geeignetes Papier für doppelseitigen Druck
Setzen Sie [Druckseite] in einem der folgenden Fälle auf [Nur Vorderseite]:
Wenn [2te Seite einer Doppelseite] für anwenderdefiniertes Papier auf [Ein] gesetzt ist Bildschirm [Details/Bearbeiten]
Wenn Papier in das Mehrzweckfach eingelegt ist und [2te Seite einer Doppelseite] auf dem Bildschirm für die Einstellung des Papiertyps festgelegt ist Einstellen von Papierformat und Papiertyp für das Mehrzweckfach
9
Wählen Sie die Papierzufuhr aus, die das anwenderdefinierte Papier enthält, und drücken Sie [OK].
Der Bildschirm [Justage Sek.transferstrom] wird erneut angezeigt.
10
Drücken Sie auf [Diagrammdruck/Scan].
Der Bildschirm [Diagrammdruck/Scan] wird angezeigt.
11
Drücken Sie auf [Druckstart].
Das Diagramm wird gedruckt.
12
Scannen Sie das Diagramm, um die Justierung durchzuführen.
Je nach Papiertyp kann der Ort, an dem das Diagramm platziert werden soll, auf das Vorlagenglas beschränkt sein.
Wenn Sie die Zufuhr zum Scannen verwenden
1
Befolgen Sie die Bildschirmanweisungen, um das Diagramm in die Zufuhr einzulegen.
2
Drücken Sie [Scanstart].
Das Diagramm wird gescannt und die Justierung wird durchgeführt.
Wenn die Justierung abgeschlossen ist, wird [Justage abgeschlossen.] angezeigt.
Wenn die Justierung abgeschlossen ist, wird [Justage abgeschlossen.] angezeigt.
Wenn Sie das Vorlagenglas zum Scannen verwenden
1
Öffnen Sie die Zufuhr.
2
Befolgen Sie die Bildschirmanweisungen, um das Diagramm auf das Vorlagenglas zu legen.
3
Schließen Sie die Zufuhr vorsichtig.
4
Drücken Sie [Scanstart].
Das Diagramm wird gescannt.
Wenn die Justierung abgeschlossen ist, wird [Justage abgeschlossen.] angezeigt.
Wenn die Justierung abgeschlossen ist, wird [Justage abgeschlossen.] angezeigt.
* Wenn das Diagramm auf beiden Seiten des Papiers gedruckt ist, folgen Sie den Anweisungen auf dem Bildschirm, um das Diagramm wieder auf das Vorlagenglas zu legen, und drücken Sie [Scanstart].
5
Entfernen Sie das Diagramm vom Vorlagenglas.
13
Drücken Sie [OK] [Schließen].
[Schließen].Die angepassten Einstellungen werden angewendet.
HINWEIS
Bei Verwendung von Spezialpapier, wie beispielsweise vorgelochtem Papier, Folien, Etiketten oder farbigem Papier, kann der Scanvorgang (automatische Anpassung) möglicherweise nicht durchgeführt werden. In diesem Fall müssen Sie die Anpassung manuell vornehmen. Schritt 1: Registrieren des Papiertyps
* Drucken Sie das Diagramm gemäß der manuellen Anpassung erneut aus.
* Drucken Sie das Diagramm gemäß der manuellen Anpassung erneut aus.
