Colocando papel na gaveta de papel
Coloque o papel que você normalmente usa na gaveta de papel, que pode conter grandes quantidades de papel.
O método de configuração varia dependendo do tamanho do papel a ser carregado.
O método de configuração varia dependendo do tamanho do papel a ser carregado.
Ao colocar papel ou envelopes A3, A4 ou outro tamanho padrão
Ao colocar papel separador
Ao colocar papel de tamanho personalizado
* Para saber como colocar papel na gaveta de papel opcional High Capacity Cassette Feeding Unit-F, veja o seguinte:
IMPORTANTE
Não coloque papel impresso
Se colocar papel impresso em uma gaveta de papel, poderá ocorrer uma avaria. Quando quiser imprimir no verso do papel impresso (impressão manual em frente e verso), certifique-se de colocar o papel na bandeja multiuso. Colocando papel na bandeja multiuso
Carregando papel de tamanho padrão
Você pode colocar o papel corretamente alinhando as guias de papel na gaveta de papel com as marcações.
Ao usar envelopes ou papel com logotipo, tome cuidado com a orientação do papel colocado e com o lado que está voltado para cima.
Ao usar envelopes ou papel com logotipo, tome cuidado com a orientação do papel colocado e com o lado que está voltado para cima.
1
Puxe a gaveta de papel em sua direção até parar.
2
Alinhe as guias de papel com o tamanho de papel a ser carregado.
1

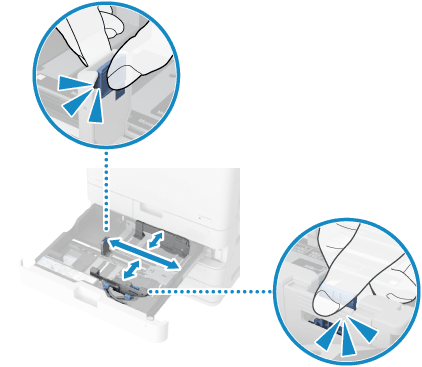

Enquanto segura a alavanca de liberação da trava, mova a guia de papel.
Ao colocar envelopes, instale o alimentador de envelopes antes de mover as guias de papel.
Gaveta de papel 1 Instalando o alimentador de envelopes e a orientação dos envelopes (gaveta de papel 1)
Gaveta de papel 2 Instalando o alimentador de envelopes e orientação dos envelopes (gaveta de papel 2)
2

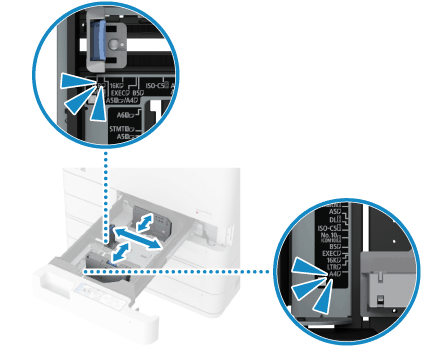

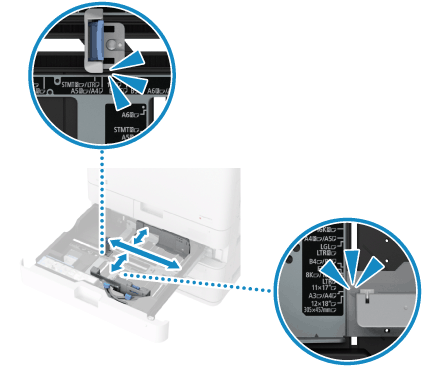

Alinhe as projeções nas guias de papel com o indicador de tamanho do papel a ser colocado.
Alinhe as guias de papel na posição onde você ouvir um clique.
Se as guias do papel não estiverem alinhadas corretamente, o tamanho do papel colocado não será exibido corretamente na tela do painel de controle. Além disso, pode resultar em obstruções de papel, impressões manchadas e áreas sujas no interior da máquina.
Se as guias do papel não estiverem alinhadas corretamente, o tamanho do papel colocado não será exibido corretamente na tela do painel de controle. Além disso, pode resultar em obstruções de papel, impressões manchadas e áreas sujas no interior da máquina.
O indicador de tamanho de papel pode indicar um tamanho de papel que não pode ser colocado na máquina. Para saber o tamanho do papel que pode ser colocado na máquina, veja o seguinte:
Se não houver um indicador de tamanho de papel para o papel a ser colocado, coloque-o usando o método de tamanho personalizado. Colocando papel de tamanho fora do padrão
3
Separe o papel e alinhe as bordas.
Separe bem o papel em ambas as direções.
Depois de separar o papel, alinhe eas bordas em uma superfície plana.
4

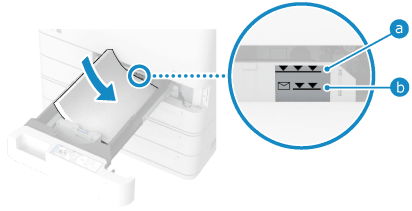

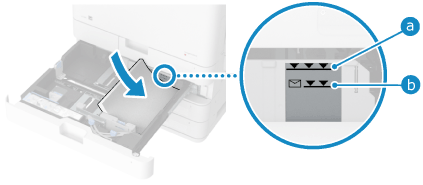

Coloque o papel com o lado a ser impresso voltado para cima.
Coloque o papel com a borda de papel encostada no lado direito da gaveta de papel.
Certifique-se de que o papel colocado não exceda a linha limite de carga (
para outros papéis, exceto envelopes e
para envelopes) Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.
para outros papéis, exceto envelopes e para envelopes) Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.5
Coloque a gaveta de papel gentilmente na máquina.
6
Defina o tamanho e o tipo do papel, conforme necessário. Configurando o tamanho e o tipo de papel para a gaveta de papel
O tamanho de papel é detectado automaticamente. Tamanhos de papel que podem ser detectados automaticamente
* Se o tamanho de papel detectado não corresponde ao tamanho do papel colocado, o papel pode não estar colocado corretamente. Coloque o papel novamente.
* Se for colocado papel de um tamanho que não foi detectado automaticamente, ou um tamanho diferente for detectado mesmo após recarregar o papel, altere a configuração de tamanho de papel.
Por padrão, o tipo de papel é definido como Comum 1 ou Comum 2. Quando for colocado papel de um tipo diferente, altere a configuração de tipo de papel.
NOTA
Se uma etiqueta de tamanho de papel estiver afixada na gaveta de papel, substitua a etiqueta de tamanho de papel após alterar o tamanho do papel. Gaveta de papel
Carregando papel separador
Para colocar papel separador na gaveta de papel, o Tab Feeding Attachment-F opcional é necessário. Tab Feeding Attachment-F
O papel separador só pode ser colocado na gaveta de papel 2.
O papel separador só pode ser colocado na gaveta de papel 2.
1
Puxe a gaveta de papel 2 em sua direção até parar.
2

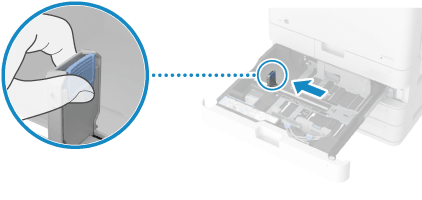

Mova a guia de papel no lado esquerdo para a borda esquerda.
Enquanto segura a alavanca de liberação da trava, mova as guias de papel.
3

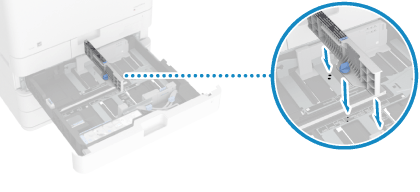

Instale o Tab Feeding Attachment-F na gaveta de papel 2.
1
Instale Tab Feeding Attachment-F para que esteja alinhada com o indicador de tamanho A4 ou LTR.
2

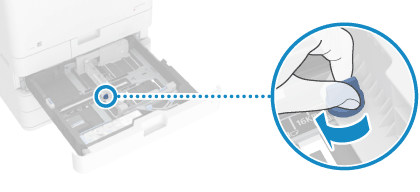

Gire o botão para prender o Tab Feeding Attachment-F.
4
Coloque o papel separador.
Coloque o papel separador na ordem normal com a frente voltada para cima e o separador no lado esquerdo.
Certifique-se de que o papel colocado não exceda a linha limite de carga ( para outros papéis, exceto envelopes e para envelopes) Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.
para outros papéis, exceto envelopes e para envelopes) Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.5

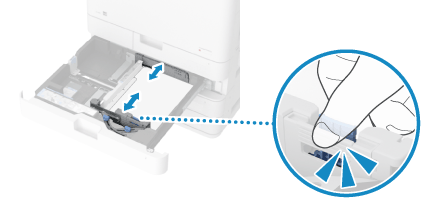

Alinhe as guias de papel superior e inferior com o comprimento do papel.
Enquanto segura a alavanca de liberação da trava, alinhe as guias de papel com o comprimento do papel.
Guias de papel que estão alinhadas muito afastadas ou muito juntas podem causar problemas de alimentação ou obstruções de papel.
6
Coloque a gaveta de papel gentilmente na máquina.
7
Defina o tipo de papel. Configurando o tamanho e o tipo de papel para a gaveta de papel
O tamanho de papel é detectado automaticamente.
* Se o tamanho de papel detectado não for A4 ou LTR, o papel pode não estar colocado corretamente. Coloque o papel novamente.
Por padrão, o tipo de papel é definido como Comum 1 ou Comum 2. Quando for colocado papel separador, altere a configuração de tipo de papel.
NOTA
Se uma etiqueta de tamanho de papel estiver afixada na gaveta de papel, substitua a etiqueta de tamanho de papel após alterar o tamanho do papel. Gaveta de papel
Colocando papel de tamanho fora do padrão
Você pode colocar o papel corretamente alinhando as guias de papel na gaveta de papel com o papel.
Ao usar papel com logotipo, tome cuidado com a orientação do papel colocado e com o lado que está voltado para cima. Orientação para colocar papel com logotipo
Ao usar papel com logotipo, tome cuidado com a orientação do papel colocado e com o lado que está voltado para cima. Orientação para colocar papel com logotipo
1
Puxe a gaveta de papel em sua direção até parar.
2
Deslize as guias de papel para fora.
Enquanto segura a alavanca de liberação da trava, mova as guias de papel.
3
Separe o papel e alinhe as bordas.
Separe bem o papel em ambas as direções.
Depois de separar o papel, alinhe eas bordas em uma superfície plana.
4

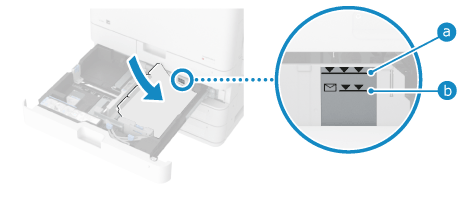

Coloque o papel com o lado a ser impresso voltado para cima.
Coloque o papel com a borda de papel encostada no lado direito da gaveta de papel.
Certifique-se de que o papel colocado não exceda a linha limite de carga ( para outros papéis, exceto envelopes e para envelopes) Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.
para outros papéis, exceto envelopes e para envelopes) Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.5

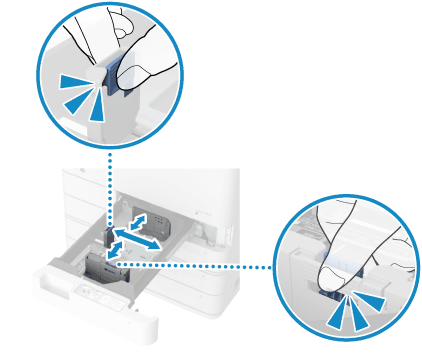

Alinhe as guias do papel com a largura e o comprimento do papel.
Enquanto segura a alavanca de liberação da trava, alinhe as guias de papel com a largura e o comprimento do papel.
Guias de papel que estão alinhadas muito afastadas ou muito juntas podem causar problemas de alimentação ou obstruções de papel.
6
Coloque a gaveta de papel gentilmente na máquina.
7
Defina o tamanho e o tipo do papel. Configurando o tamanho e o tipo de papel para a gaveta de papel
Defina o tamanho (comprimento do lado) do papel colocado.
Por padrão, o tipo de papel é definido como Comum 1 ou Comum 2. Quando for colocado papel de um tipo diferente, altere a configuração de tipo de papel.
