Settings/Registration] na tela [Home] ou outra tela. [Check Maintenance Method]Adicionando grampos ao finalizador de livreto/dobra do papel
Quando acabam os grampos na unidade grampeadora ou unidade de grampeamento de lombada do finalizador de livretos/dobra do papel, aparece [
] na parte inferior direita da tela. Nesse caso, substitua o estojo de grampos por outro novo e adicione mais grampos.
Você pode pressionar [] para exibir um vídeo com o passo a passo para substituir o estojo de grampos.
] na parte inferior direita da tela. Nesse caso, substitua o estojo de grampos por outro novo e adicione mais grampos.Você pode pressionar [
] para exibir um vídeo com o passo a passo para substituir o estojo de grampos.* Você pode reproduzir o vídeo do procedimento de substituição a qualquer momento pressionando [ Settings/Registration] na tela [Home] ou outra tela. [Check Maintenance Method]
Settings/Registration] na tela [Home] ou outra tela. [Check Maintenance Method]Substituindo o estojo de grampos da unidade grampeadora
1
Abra a tampa frontal do finalizador.
2

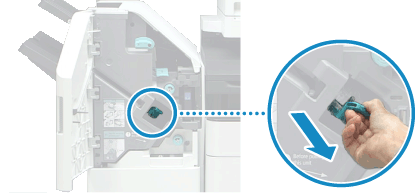

Retire o cartucho de grampos.
Segure a alça verde no cartucho de grampos e puxe-o para fora.
3

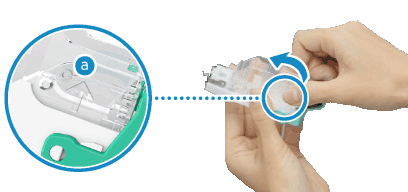

Remova o estojo de grampos do cartucho de grampos.
Segure a parte do estojo de grampos indicada com as setas (
) e retire o estojo no sentido da seta indicada acima.
) e retire o estojo no sentido da seta indicada acima.4
Remova o novo estojo de grampos da caixa.
5

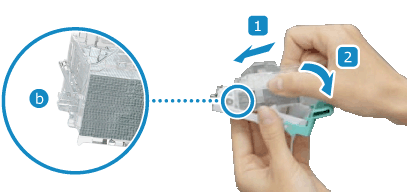

Instale o novo estojo de grampos no cartucho de grampos.
Insira a garra (
) na extremidade do estojo de grampos no cartucho de grampos e, em seguida, baixe o estojo para instalá-lo.
) na extremidade do estojo de grampos no cartucho de grampos e, em seguida, baixe o estojo para instalá-lo.6
Instale o cartucho de grampos no finalizador.
Segure a alça verde no cartucho de grampos e empurre-o firmemente até o fim.
7
Feche a tampa frontal do finalizador.
Substituindo o estojo de grampos da unidade grampeadora de lombada
Preparativos necessários
Remova todo o papel da bandeja de livretos.
1
Abra a tampa frontal do finalizador.
2
Retire a unidade grampeadora de lombada.
3
Remova os dois cartuchos de grampos enquanto abaixa a alavanca na sua direção.
4
Retire o estojo de grampos segurando dos dois lados na parte de cima do estojo.
5
Remova o novo estojo de grampos da caixa.
6
Coloque o novo estojo de grampos no cartucho de grampos.
7
Instale os dois cartuchos de grampo na unidade grampeadora de lombada.
Empurre os cartuchos firmemente até o final.
8
Empurre a unidade grampeadora de lombada para dentro.
9
Feche a tampa frontal do finalizador.
NOTA
Se a máquina não grampear depois de instalar um novo estojo de grampos
Os grampos podem não estar chegando à parte da frente do cartucho. Reposicione os grampos. [Saddle Stitch Staple Repositioning]
