Ajustando a posição da impressão mediante a inserção de valores medidos
Meça o valor do deslocamento da imagem na página de teste ou em qualquer página impressa e insira os valores medidos para fazer o ajuste.
Você pode selecionar os itens de ajuste de acordo com os problemas.
Você pode selecionar os itens de ajuste de acordo com os problemas.
Quando quiser ajustar múltiplos itens, você pode alinhar a posição da impressão mais facilmente na frente e no verso do papel fazendo os ajustes na seguinte ordem:
Quando a imagem impressa tiver traços diagonais (Corrigir desalinhamento da imagem)
Quando a imagem impressa está destorcida como um paralelogramo (Corrigir distorção (paralelogramo))
Quando a imagem impressa está destorcida como um trapezoide (Corrigir distorção (trapezoide)) (apenas Série C7100)
Quando a imagem impressa está ampliada ou reduzida (Ajustar tamanho da imagem)
Quando a posição da imagem está deslocada para a esquerda ou direita de acordo com o sentido da alimentação (Ajustar alinhamento de borda à esquerda)
Quando a posição da imagem está deslocada para a borda externa ou interna, de acordo com o sentido da alimentação (Ajustar alinhamento de borda interna)
* Você não pode Ajustar o tamanho da imagem usando nenhuma outra página impressa.
Etapa 1: registrando o tipo de papel
Registre o tipo de papel para o qual deseja ajustar a posição de impressão como um tipo de papel personalizado. Registrando tipos de papel usados com frequência
* Você pode ignorar esta etapa se o papel já estiver registrado. Continue na Etapa 2.
Etapa 2: imprimindo uma página de teste
Imprima uma página de teste na frente e no verso do papel usando o painel de controle. Papel utilizável para impressão em frente e verso
Não é possível imprimir a página de teste usando a UI Remota em um computador.
Para a Série C5100, requer privilégios de administrador ou de administrador do dispositivo.
Não é possível imprimir a página de teste usando a UI Remota em um computador.
Para a Série C5100, requer privilégios de administrador ou de administrador do dispositivo.
* Você pode ignorar esta etapa se usar uma página impressa diferente da página de teste. Prossiga para a etapa 3. Etapa 3: ajustando mediante a inserção de valores medidos
* Para executar o ajuste de papel longo, imprima a página de teste dedicada em ambos os lados do papel e prossiga para a Etapa 3. Etapa 3: ajustando mediante a inserção de valores medidos
Você pode fazer download da página de teste dedicada no site do manual online.
https://oip.manual.canon/
https://oip.manual.canon/
A frente da página de teste tem "1º lado" impresso nela.
Para garantir resultados precisos de ajuste, imprima a página de teste de folha longa a uma ampliação de 100%.
Imprima a página de teste no papel de folha longa a ser usado.
Dependendo do tamanho do papel a ser impresso, os indicadores "b", "f", "h" e "j" podem ser impressos várias vezes. Execute o ajuste dos locais mais próximos à borda externa do papel.
Preparativos necessários
Carregue o papel que deseja ajustar.
* Use até 10 folhas de papel para imprimir a página de teste.
1
Faça login na máquina como administrador (para Série C5100). Fazendo login na máquina
2
No painel de controle, pressione [
Settings/Registration] na tela [Home] ou outra tela. Tela [Home]
Settings/Registration] na tela [Home] ou outra tela. Tela [Home]A tela [Settings/Registration] é exibida.
3
Pressione [Preferences]
[Paper Settings] [Paper Type Management Settings].
[Paper Settings] [Paper Type Management Settings].A tela [Paper Type Management Settings] é exibida.
4
Selecione o papel personalizado registrado e pressione [Details/Edit].
A tela [Details/Edit] é exibida.
5
Pressione [Change] para [Adjust Image Position].
A tela para selecionar o método de ajuste é exibida.
6
Pressione [Do Not Use Scanner].
A tela [Adjust Image Position] é exibida.
7
Imprima uma página de teste.
Imprima a página de teste de acordo com os itens que deseja ajustar.
* A página de teste impressa para Corrigir distorção (paralelogramo) também pode ser usada para outros itens de ajuste, exceto Corrigir desalinhamento da imagem.
Ao corrigir o desalinhamento da imagem, corrigir distorção (paralelogramo) ou corrigir distorção (trapezoide)
1
Selecione [Set Details].
2
Selecione [Correct Image Misalignment], [Corr. Distortion (Parallelogram)] ou [Corr. Distortion (Trapezoid)].
3
Selecione [Output Test Page].
4
Defina o número de cópias de páginas de teste a serem impressas e pressione [Next].
5
Selecione a fonte de papel carregada com o papel a ser ajustado.
6
Pressione [Start Printing].
As páginas de teste são impressas.
Ao ajustar tamanho da imagem, ajustar alinhamento da borda esquerda ou ajustar alinhamento da borda interna
1
Selecione [Output Test Page].
2
Defina o número de cópias de páginas de teste a serem impressas e pressione [Next].
3
Selecione a fonte de papel carregada com o papel a ser ajustado.
4
Pressione [Start Printing].
As páginas de teste são impressas.
Etapa 3: ajustando mediante a inserção de valores medidos
Verifique a frente e o verso da página de teste ou uma página impressa para determinar se a posição da impressão está deslocada.
Se estiver deslocada, meça o comprimento da frente e do verso e faça os ajustes com base nos valores medidos.
Se estiver deslocada, meça o comprimento da frente e do verso e faça os ajustes com base nos valores medidos.
Meça cada comprimento na página de teste ou página impressa.
Meça os comprimentos na frente e no verso da página. A frente da página de teste tem “1º lado” impresso.
Ao corrigir desalinhamento da imagem
Página de teste (tamanho padrão)
Página de teste (comprida)
Outra página de teste

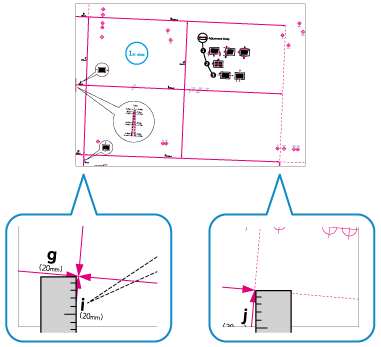

Meça os comprimentos de “i” e “j”.
Na página de teste, o indicador “i” está impresso do lado esquerdo da borda interna e o “j” no lado esquerdo da borda externa, de acordo com o sentido da alimentação.

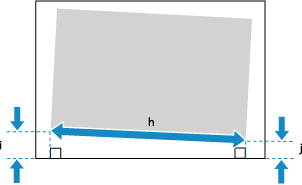

Quando usa uma página impressa diferente da página de teste, meça também o comprimento de “h”.
Ao Corrigir distorção (paralelogramo)
Página de teste (tamanho padrão)
Página de teste (comprida)
Outra página de teste

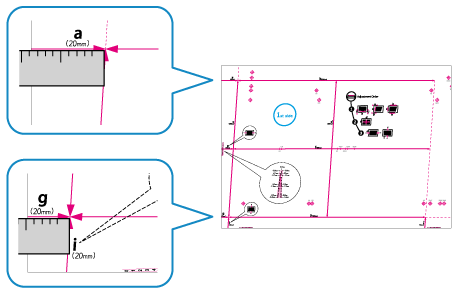

Meça os comprimentos de “a” e “g”.
Na página de teste, o indicador “a” está impresso do lado direito da borda interna e o “g” no lado esquerdo da borda interna, de acordo com o sentido da alimentação.
Quando usa uma página impressa diferente da página de teste, meça também o comprimento de “c”.
Ao corrigir distorção (trapezoide) (Série C7100 apenas)
Página de teste (tamanho padrão)
Página de teste (comprida)
Outra página de teste
Meça os comprimentos de “b” e “h”. Para papel de folha comprida, meça os comprimentos de “b” e “h” mais próximos à borda externa do papel.
Na página de teste, o indicador “b” está impresso do lado direito e o “h” no lado esquerdo, de acordo com o sentido da alimentação.
Quando usa uma página impressa diferente da página de teste, meça também o comprimento de “c”.
Ao ajustar o tamanho da imagem
Página de teste (tamanho padrão)
Página de teste (comprida)

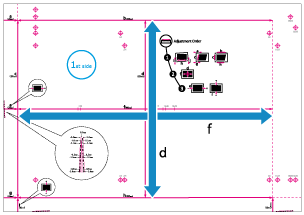

Meça os comprimentos de “f” e “d”.
Se parte da imagem não for impressa na página de teste (tamanho padrão), meça o comprimento de “f/2” (metade do comprimento do “f”) e “d/2” (metade do comprimento do “d”). Compare os valores medidos com os valores prescritos (f/2: 180 mm, d/2: 125 mm) para calcular a razão de ampliação ou redução.
* Se você imprimir a página de teste em papel menor que 270 mm x 380 mm (10 5/8" x 15"), parte da imagem não será impressa.
Se parte da imagem não for impressa na página de teste (comprida), siga o procedimento abaixo para comprar os valores e calcular a razão da ampliação ou redução.
Se parte do “d” estiver faltando, meça o comprimento de “d/2” (metade do comprimento de “d”) e compare com o valor prescrito (125 mm).
Se parte do “f” estiver faltando, meça o comprimento de “f” mais próximo da borda externa e compare com o valor prescrito correspondente (450 mm, 550 mm ou 650 mm).
* Se você imprimir a página de teste em papel menor que 270 mm x 762 mm (10 5/8" x 30"), parte da imagem não será impressa.
Ao ajustar o alinhamento da borda esquerda
Página de teste (tamanho padrão)
Página de teste (comprida)
Outra página de teste

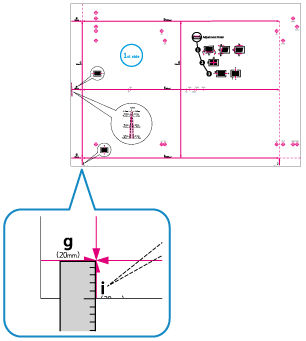

Meça o comprimento de “i”.
Quando usar a página de teste, você também pode fazer o ajuste verificando o valor do indicador na parte inferior esquerda. Depois de verificar, continue com a etapa 2.

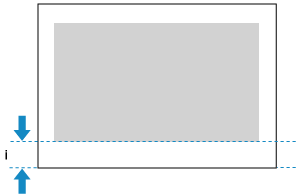

Ao usar uma página impressão que não seja a página de teste, "i" está no lado esquerdo da borda interna de acordo com a direção de alimentação.
Ao ajustar o alinhamento da borda interna
Página de teste (tamanho padrão)
Página de teste (comprida)
Outra página de teste

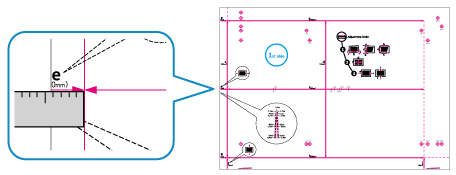

Meça o comprimento de “e”.
Quando usar a página de teste, você também pode fazer o ajuste verificando o valor do indicador na borda interna de acordo com a direção de alimentação. Depois de verificar o valor do indicador na parte inferior esquerda, prossiga para a etapa 2.
Ao usar uma página impressão que não seja a página de teste, "e" está na borda interna de acordo com a direção de alimentação.
Insira os valores medidos em cada item para a frente e o verso.
Ao corrigir desalinhamento da imagem
Insira os valores medidos em [i] e [j], insira o valor indicado abaixo em [h] e pressione [OK].
Para a página de teste (tamanho padrão): 360
Para a página de teste (comprida): valor mais próximo da borda externa (360, 450, 550 ou 650)
Para outra página impressa: valor medido
Ao corrigir distorção (paralelogramo)
Insira os valores medidos em [a] e [g], insira o valor indicado abaixo em [c] e pressione [OK].
Para a página de teste (tamanho padrão ou comprida): 250
Para outra página impressa: valor medido
Ao corrigir distorção (trapezoide) (Série C7100 apenas)
Insira os valores medidos em [b] e [h], insira o valor indicado abaixo em [c] e pressione [OK].
Para a página de teste (tamanho padrão ou comprida): 250
Para outra página impressa: valor medido
Ao ajustar o tamanho da imagem
Ao inserir os valores medidos
Pressione [Adjust Using Test Page], insira os valores medidos em [f] e [d] e pressione [OK] [OK].
[OK].
Para uma página de teste comprida, faça o cálculo abaixo e insira o valor em [f].
Valor prescrito (360.0 mm) ÷ posição da medição (450 mm, 550 mm ou 650 mm) x valor "f" medido
Valor prescrito (360.0 mm) ÷ posição da medição (450 mm, 550 mm ou 650 mm) x valor "f" medido
Ao inserir a razão de ampliação ou redução
Se parte da imagem não for impressa na página na Etapa 1, insira a razão de ampliação ou redução calculada em [Zoom (f)] e [Zoom (d)] e pressione [OK].
Para ampliar ou reduzir a imagem impressa no sentido paralelo ao da alimentação, insira o valor em [Zoom (f)].
Para ampliar ou reduzir a imagem impressa no sentido perpendicular ao da alimentação, insira o valor em [Zoom (d)].
Você pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Ao ajustar o alinhamento da borda esquerda
Ao inserir os valores medidos
Em [Left Edge (i) Alignment], insira o valor da diferença entre o valor prescrito (20 mm) e o comprimento do “i” medido na etapa 1 e, em seguida, pressione [OK].
Se o comprimento medido de “i” é 21,5 mm, insira -1,5 mm.
Se o comprimento medido de “i” é 18,5 mm, insira +1,5 mm.
Você pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Ao fazer ajuste com base no indicador na parte inferior da página de teste
Verifique o valor do deslocamento entre a borda do papel e a linha central do indicador, insira o valor corresponde e pressione [OK].
Quando a linha central do indicador está fora da borda do papel (ou seja, quando ela não é impressa na página), defina um valor positivo (+). A posição da impressão se move em direção à borda direita, de acordo com o sentido da alimentação.
Exemplo: se a linha central do indicador da frente do papel estiver 0,4 mm fora da borda, defina a [Front Side] em “0,4 mm”.
Exemplo: se a linha central do indicador da frente do papel estiver 0,4 mm fora da borda, defina a [Front Side] em “0,4 mm”.
Quando a linha central do indicador está dentro da borda do papel, defina um valor negativo (-). A posição da impressão se move em direção à borda esquerda, de acordo com o sentido da alimentação.
Exemplo: se a linha central do indicador da frente do papel estiver 0,6 mm dentro da borda, defina a [Front Side] em “-0,6 mm”.
Exemplo: se a linha central do indicador da frente do papel estiver 0,6 mm dentro da borda, defina a [Front Side] em “-0,6 mm”.
Ao ajustar o alinhamento da borda interna
Ao inserir os valores medidos
Em [Lead Edge (e) Alignment], insira o valor da diferença entre o valor prescrito (20 mm) e o comprimento do “e” medido na etapa 1 e, em seguida, pressione [OK].
Se o comprimento medido de “e” é 21,0 mm, insira -1,0 mm.
Se o comprimento medido de “e” é 19,0 mm, insira +1,0 mm.
Você pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Ao fazer ajuste com base no indicador na borda interna da página de teste
Verifique o valor do deslocamento entre a borda do papel e a linha central do indicador, insira o valor corresponde e pressione [OK].
Quando a linha central do indicador está fora da borda do papel (ou seja, quando ela não é impressa na página), defina um valor positivo (+). A posição da impressão se move em direção à borda externa, de acordo com o sentido da alimentação.
Exemplo: se a linha central do indicador da frente do papel estiver 0,4 mm fora da borda, defina a [Front Side] em “0,4 mm”.
Exemplo: se a linha central do indicador da frente do papel estiver 0,4 mm fora da borda, defina a [Front Side] em “0,4 mm”.
Quando a linha central do indicador está dentro da borda do papel, defina um valor negativo (-). A posição da impressão se move em direção à borda interna, de acordo com o sentido da alimentação.
Exemplo: se a linha central do indicador da frente do papel estiver 0,6 mm dentro da borda, defina a [Front Side] em “-0,6 mm”.
Exemplo: se a linha central do indicador da frente do papel estiver 0,6 mm dentro da borda, defina a [Front Side] em “-0,6 mm”.
Imprima a página de teste novamente e verifique os resultados dos ajustes.
Ao corrigir o desalinhamento da imagem, corrigir distorção (paralelogramo) ou corrigir distorção (trapezoide)
1
Selecione [Correct Image Misalignment], [Corr. Distortion (Parallelogram)] ou [Corr. Distortion (Trapezoid)].
2
Selecione [Output Test Page].
3
Defina o número de cópias de páginas de teste a serem impressas e pressione [Next].
4
Selecione a fonte de papel carregada com o papel a ser ajustado.
5
Pressione [Start Printing].
As páginas de teste são impressas.
Ao ajustar tamanho da imagem, ajustar alinhamento da borda esquerda ou ajustar alinhamento da borda interna
1
Selecione [Do Not Use Scanner].
2
Selecione [Output Test Page].
3
Defina o número de cópias de páginas de teste a serem impressas e pressione [Next].
4
Selecione a fonte de papel carregada com o papel a ser ajustado.
5
Pressione [Start Printing].
As páginas de teste são impressas.
4
Se for necessário algum ajuste adicional, repita as etapas 1 a 3.
* Quando você exibe a tela [Adjust Image Position] depois de Ajustar o alinhamento da borda esquerda ou Ajustar o alinhamento da borda interna, o valor na tela é redefinido em “0,0 mm”, mas o valor definido anteriormente é mantido. Se quiser repetir o ajuste, verifique o indicador na página de teste reimpressa e defina esse valor.
5
Pressione [OK] [Close].
[Close].NOTA
Se quiser redefinir os valores de ajuste retidos para os valores iniciais e fazer o ajuste novamente, pressione [Restore Initial Settings] na tela para definir os valores.
