Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo jiné obrazovce. [Kontrola způsobu údržby]Přidávání sponek do finišeru na brožury / skládání papíru
Když dojdou sponky v sešívací jednotce nebo v jednotce sedlového sešívání finišeru na brožury / skládání papíru, zobrazí se vpravo dole na obrazovce [
]. V takovém případě vyměňte pouzdro na svorky za nové a přidejte další svorky.
Můžete stisknout [] a zobrazit podrobné video, jak pouzdro na svorky vyměnit.
]. V takovém případě vyměňte pouzdro na svorky za nové a přidejte další svorky. Můžete stisknout [
] a zobrazit podrobné video, jak pouzdro na svorky vyměnit.* Video s postupem výměny si můžete kdykoli přehrát stisknutím [ Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo jiné obrazovce. [Kontrola způsobu údržby]
Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo jiné obrazovce. [Kontrola způsobu údržby]Výměna štočku sponek v sešívací jednotce
1
Otevřete přední kryt finišeru.
2

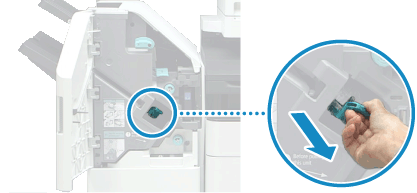

Vyjměte zásobník svorek.
Uchopte zásobník svorek za zelenou úchytku a vytáhněte jej přímým tahem ven.
3
Vytáhněte ze zásobníku svorek schránku na svorky.

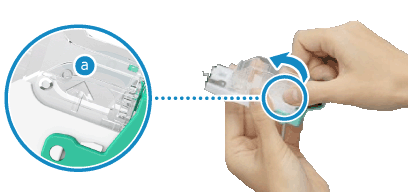

Uchopte část štočku sponek označenou šipkami (
) a vyjměte štoček sponek ve směru šipky znázorněné výše.
) a vyjměte štoček sponek ve směru šipky znázorněné výše.4
Vyjměte nový štoček sponek z krabice.
5

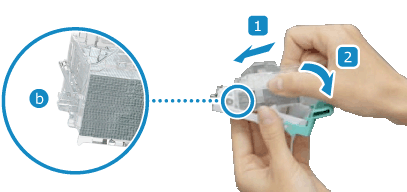

Nainstalujte nový štoček sponek do zásobníku sponek.
Zasuňte jazýček (
) na předním konci štočku sponek do zásobníku svorek a spusťte štoček sponek, abyste jej nainstalovali.
) na předním konci štočku sponek do zásobníku svorek a spusťte štoček sponek, abyste jej nainstalovali.6
Nainstalujte zásobník svorek do finišeru.
Podržte zelené kolečko na zásobníku svorek a pevně zatlačte zásobník co nejdále dovnitř.
7
Zavřete přední kryt finišeru.
Výměna štočku sponek v jednotce sedlového sešívání
Nutná příprava
Vyjměte veškerý výstupní papír ze zásobníku na brožury.
1
Otevřete přední kryt finišeru.
2

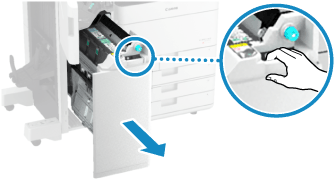

Vytáhněte jednotku sedlové sešívačky.
3

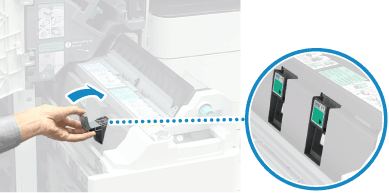

Vyjměte oba zásobníky svorek a zároveň spusťte páčky směrem k sobě.
4
Vyjměte štoček sponek, přitom ho přidržujte na obou stranách jeho horní části.
5
Vyjměte nový štoček sponek z krabice.
6
Vložte novou schránku na svorky do zásobníku na svorky.
7
Vložte dva zásobníky svorek do jednotky sedlového sešívání.
Pevně zasuňte zásobníky až na doraz.
8
Zasuňte jednotku sedlového sešívání.
9
Zavřete přední kryt finišeru.
POZNÁMKA
Pokud přístroj po instalaci nového štočku sponek nesešívá
Je možné, že sponky nedosahují k přednímu konci zásobníku. Přemístěte svorky. [Změna polohy svorek sedlové sešívačky]
